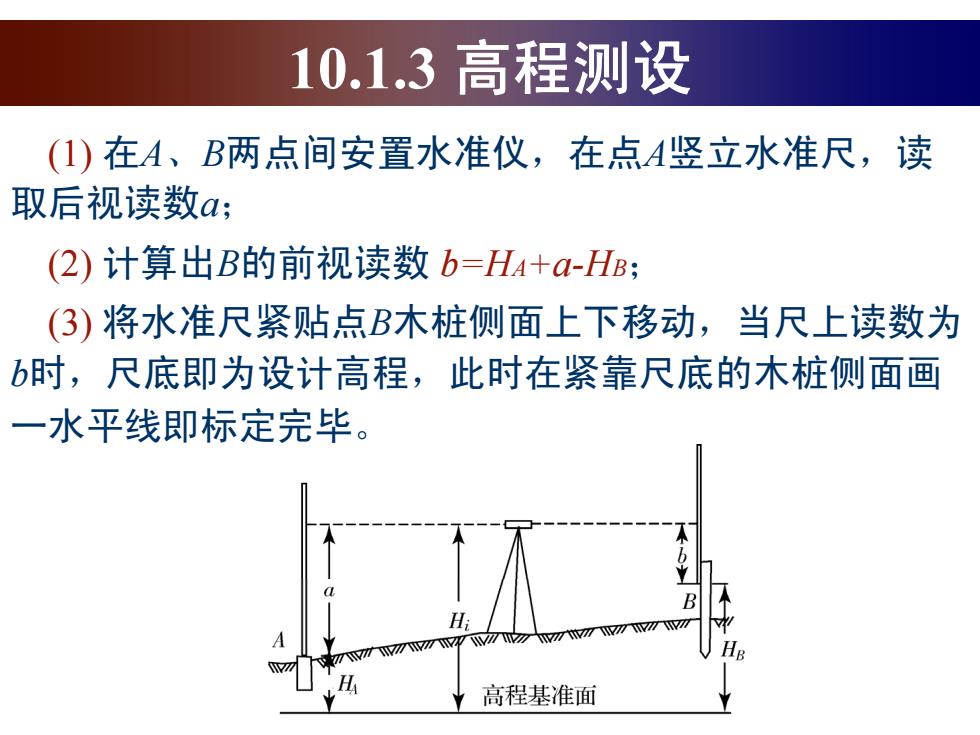

10.1.3高程测设 (1)在A、B两点间安置水准仪，在点A竖立水准尺，读 取后视读数a; (2)计算出B的前视读数b=H4+a-HB; (3)将水准尺紧贴点B木桩侧面上下移动，当尺上读数为 b时，尺底即为设计高程，此时在紧靠尺底的木桩侧面画 一水平线即标定完毕。 B H 高程基准面
10.1.3 高程测设 (1) 在A、B两点间安置水准仪，在点A竖立水准尺，读 取后视读数a； (2) 计算出B的前视读数 b=HA+a-HB； (3) 将水准尺紧贴点B木桩侧面上下移动，当尺上读数为 b时，尺底即为设计高程，此时在紧靠尺底的木桩侧面画 一水平线即标定完毕

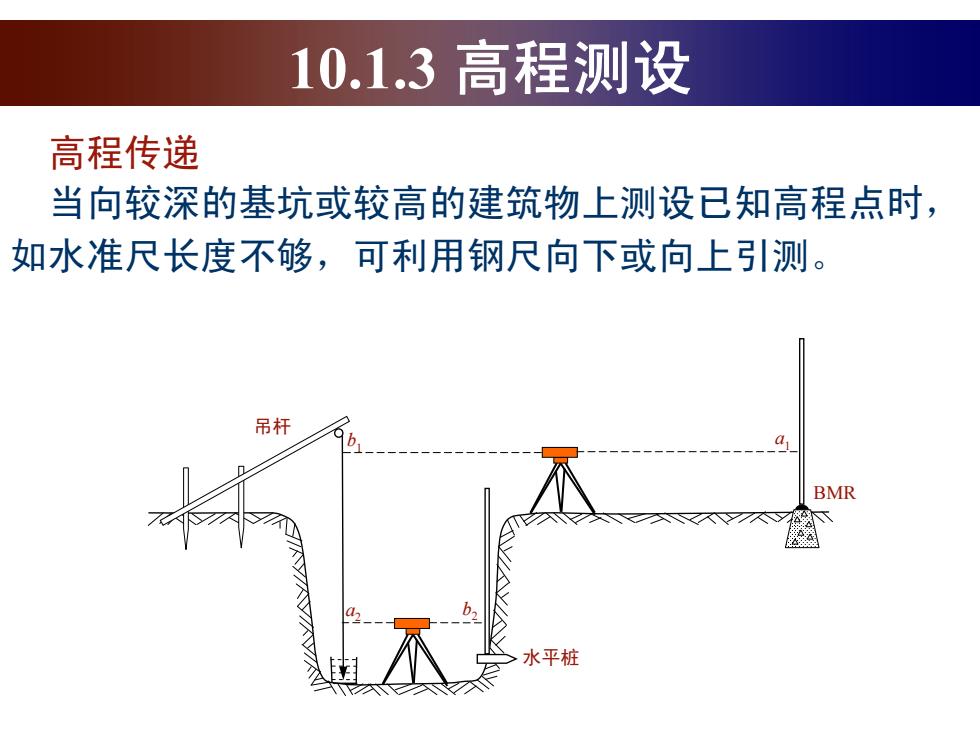

10.1.3高程测设 高程传递 当向较深的基坑或较高的建筑物上测设已知高程点时， 如水准尺长度不够，可利用钢尺向下或向上引测。 吊杆 a BMR 水平桩
高程传递 高程传递 当向较深的基坑或较高的建筑物上测设已知高程点时， 如水准尺长度不够，可利用钢尺向下或向上引测。 BMR a b1 1 a2 b2 吊杆 水平桩 10.1.3 高程测设

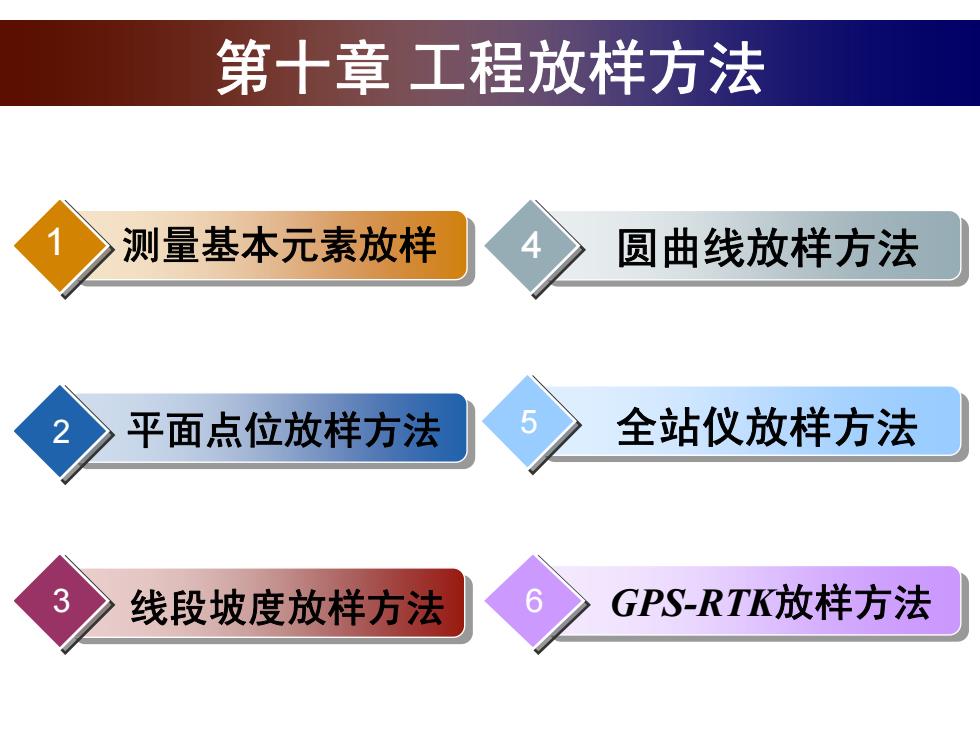

第十章工程放样方法 测量基本元素放样 圆曲线放样方法 平面点位放样方法 5 全站仪放样方法 3 线段坡度放样方法 6 GPS-RTK放样方法
第十章 工程放样方法 1 测量基本元素放样 2 平面点位放样方法 3 线段坡度放样方法 4 圆曲线放样方法 5 全站仪放样方法 6 GPS-RTK放样方法

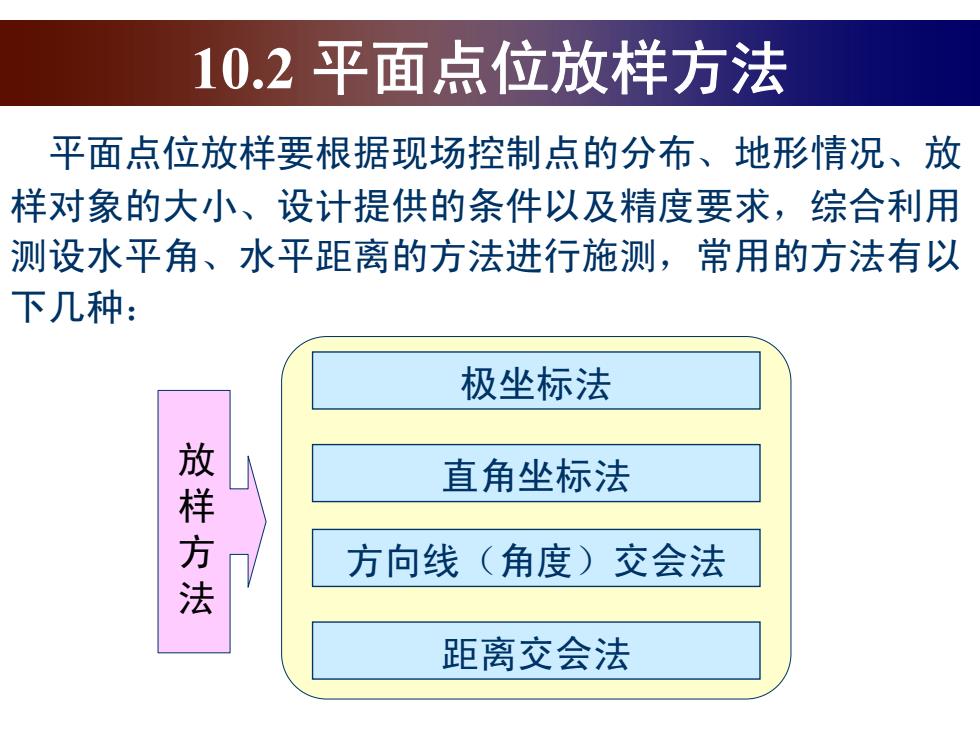

10.2平面点位放样方法 平面点位放样要根据现场控制点的分布、地形情况、放 样对象的大小、设计提供的条件以及精度要求，综合利用 测设水平角、水平距离的方法进行施测，常用的方法有以 下几种： 极坐标法 放样方法 直角坐标法 方向线（角度）交会法 距离交会法
10.2 平面点位放样方法 平面点位放样要根据现场控制点的分布、地形情况、放 样对象的大小、设计提供的条件以及精度要求，综合利用 测设水平角、水平距离的方法进行施测，常用的方法有以 下几种： 放 样 方 法 极坐标法 直角坐标法 方向线（角度）交会法 距离交会法

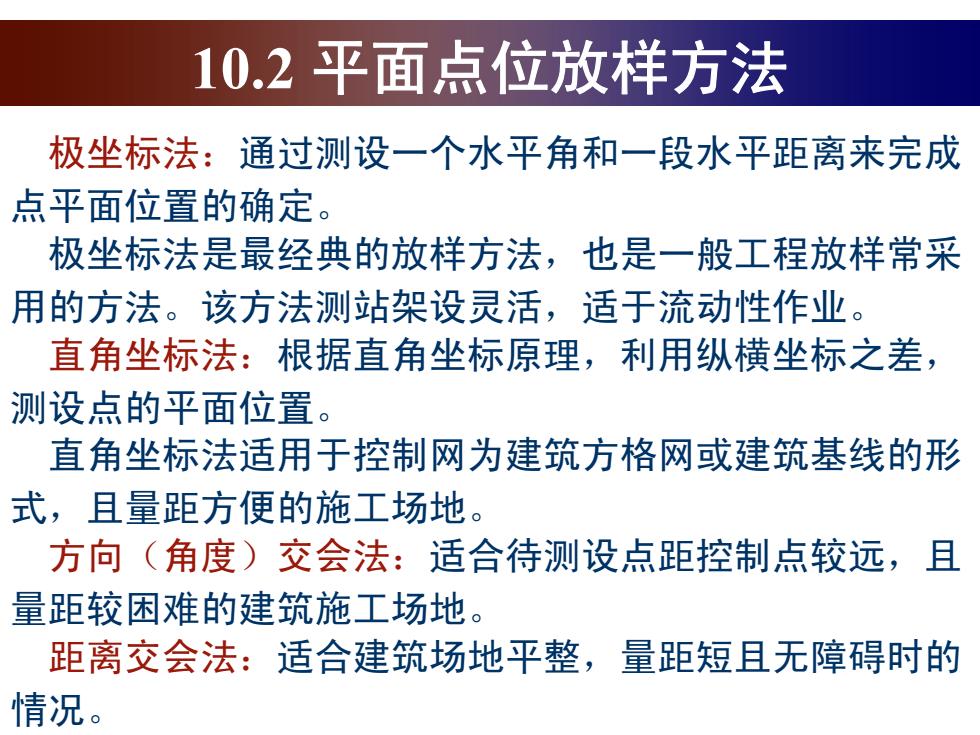

10.2平面点位放样方法 极坐标法：通过测设一个水平角和一段水平距离来完成 点平面位置的确定。 极坐标法是最经典的放样方法，也是一般工程放样常采 用的方法。该方法测站架设灵活，适于流动性作业。 直角坐标法：根据直角坐标原理，利用纵横坐标之差， 测设点的平面位置。 直角坐标法适用于控制网为建筑方格网或建筑基线的形 式，且量距方便的施工场地。 方向（角度）交会法：适合待测设点距控制点较远，且 量距较困难的建筑施工场地。 距离交会法：适合建筑场地平整，量距短且无障碍时的 情况
10.2 平面点位放样方法 极坐标法：通过测设一个水平角和一段水平距离来完成 点平面位置的确定。 极坐标法是最经典的放样方法，也是一般工程放样常采 用的方法。该方法测站架设灵活，适于流动性作业。 直角坐标法：根据直角坐标原理，利用纵横坐标之差， 测设点的平面位置。 直角坐标法适用于控制网为建筑方格网或建筑基线的形 式，且量距方便的施工场地。 方向（角度）交会法：适合待测设点距控制点较远，且 量距较困难的建筑施工场地。 距离交会法：适合建筑场地平整，量距短且无障碍时的 情况
