10.1.2水平角测设 水平角测设:已知角的顶点和一个方向,在地面上标定 出另一方向,使其与已知方向间的水平夹角等于设计值。 通常称为正倒镜分中法”。 般方法 适用于角度测设精度要求不高时的情况 先按一般法放样出角值 实测角值和 精确方法 距离一 计算修正值 角度修正
10.1.2 水平角测设 水平角测设:已知角的顶点和一个方向,在地面上标定 出另一方向,使其与已知方向间的水平夹角等于设计值。 一般方法 通常称为“正倒镜分中法”。 适用于角度测设精度要求不高时的情况 先按一般法放样出角值——实测角值和 距离——计算修正值——角度修正 精确方法
10.1.2水平角测设 一般方法测设水平角步骤: 设AB为一已知方向,现要在点A以AB为起始方向向其右 (或左)侧测设给定的水平角B,其步骤为: (1)在点A安置经纬仪或全站仪,用盘左瞄准点B,读取 水平度盘读数; (2)松开水平制动螺旋,顺(逆)时针转动照准部,使 水平度盘增加(减少)B值,此时望远镜视线方向即为欲 测设的方向,得点C'; (3)用盘右重复上述步骤测设,得点C”,取C'和C” 两点的平均值C作为最终位置
10.1.2 水平角测设 一般方法测设水平角步骤: 设AB为一已知方向,现要在点A以AB为起始方向向其右 (或左)侧测设给定的水平角β,其步骤为: (1) 在点A安置经纬仪或全站仪,用盘左瞄准点B,读取 水平度盘读数; (2) 松开水平制动螺旋,顺(逆)时针转动照准部,使 水平度盘增加(减少)β值,此时望远镜视线方向即为欲 测设的方向,得点C′; (3) 用盘右重复上述步骤测设,得点C″,取C′和C″ 两点的平均值C作为最终位置

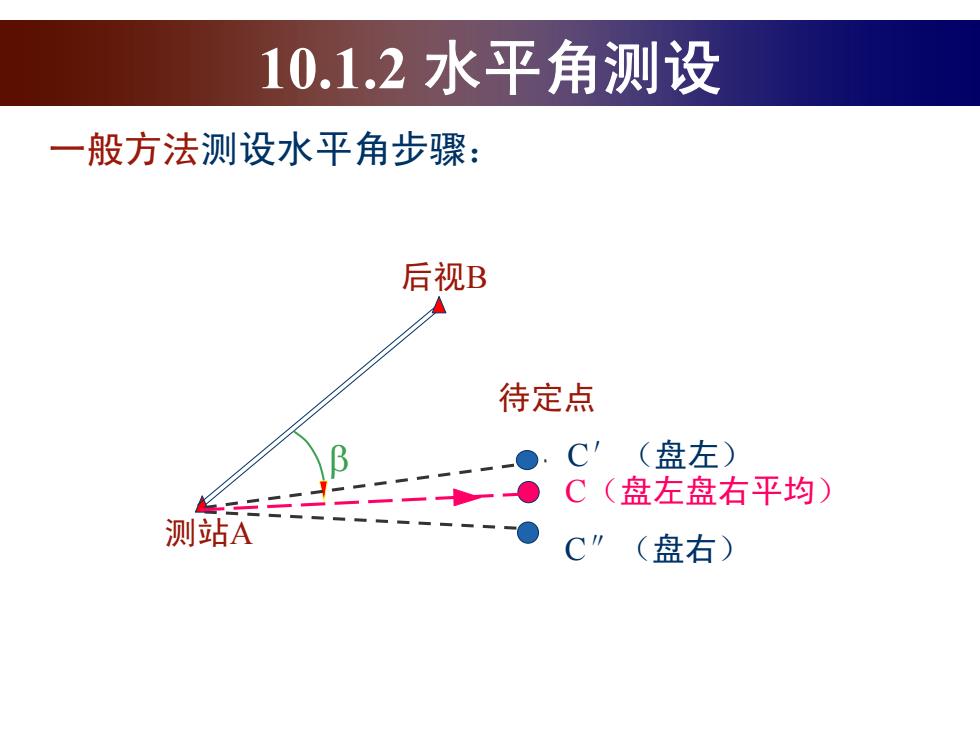

10.1.2水平角测设 一般方法测设水平角步骤: 后视B 待定点 .-● C (盘左) C(盘左盘右平均) 测站A C”(盘右)
10.1.2 水平角测设 一般方法测设水平角步骤: 测站A 后视B 待定点 C′(盘左) C″(盘右) C(盘左盘右平均)
B 精确方法酒 (1)设需要 点C;首 先用一般方A 精确地测 出∠BAC( 平距离; (2)按下式计算出垂直改正值 B (10-1) (3)过点C 方向向外 (当B大于 内(当B小 于B时)量 B ∠BAC就 是要测设的
10.1.2 水平角测设 精确方法测设水平角步骤: (1) 设需要测设出水平角β,在地面上标定出点C’;首 先用一般方法放样出水平角,然后用多测回法较精确地测 出∠BAC(设值为β1),并精确测量出AC的水平距离; (2) 按下式计算出垂直改正值 CC’=d=AC·tan(β-β1) (10-1) (3) 过点C做AC的垂线,再从点C出发沿垂线方向向外 (当β大于β1时)量取改正值d定出点C’’或向内(当β小 于β1时)量取改正值d定出点C’,则∠BAC’’或∠BAC’就 是要测设的水平角β

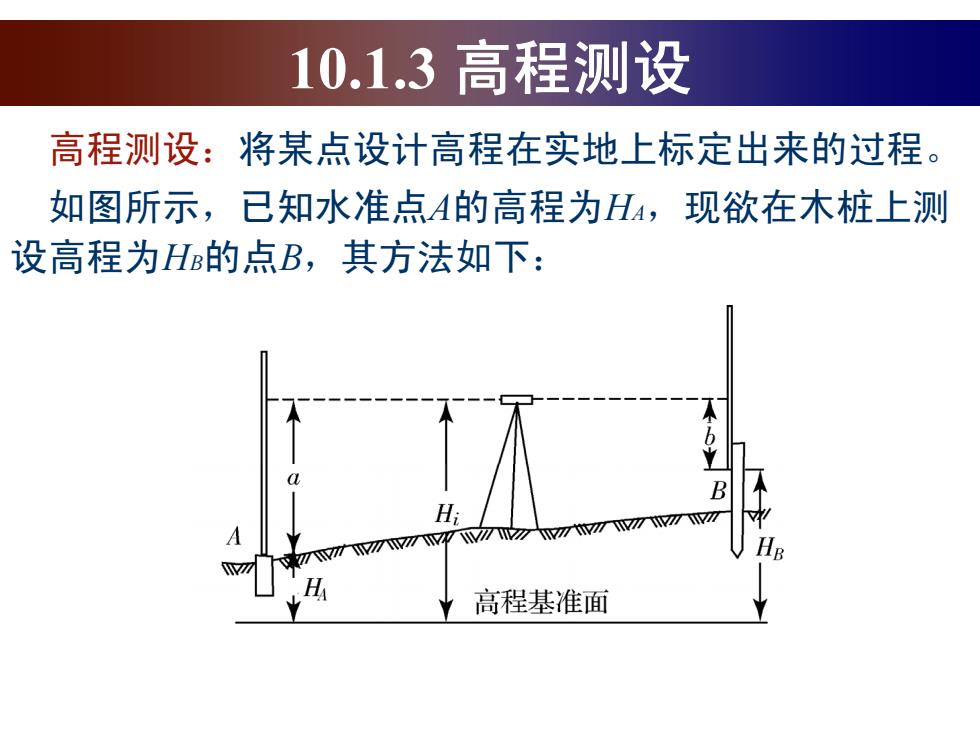

10.1.3高程测设 高程测设:将某点设计高程在实地上标定出来的过程。 如图所示,已知水准点A的高程为H4,现欲在木桩上测 设高程为HB的点B,其方法如下: B 高程基准面
10.1.3 高程测设 高程测设:将某点设计高程在实地上标定出来的过程。 如图所示,已知水准点A的高程为HA,现欲在木桩上测 设高程为HB的点B,其方法如下:
