1-1数控系统及数控机床的基本概念 3)接口 >与上位机的通信接口：串行通信+网络通信 >与各种输入/输出设备接口 >与机床侧信号往来的/0接口
西安交通大学机械工程学院 11 3) 接 口 ➢与上位机的通信接口:串行通信+网络通信 ➢与各种输入/输出设备接口 ➢与机床侧信号往来的I/O接口 1-1 数控系统及数控机床的基本概念
1-1数控系统及数控机床的基本概念 (一)CNC系统 2.输入/输出设备和控制介质 计算机数控系统 机床I/0电路和装置 机床 程序 输入 PLC 主轴伺服单元 主轴驱动装置 主进辅 设备 运给助 动 传控 计算机 数控 进给伺服单元 进给驱动装置 动制 机机机 输出 装置 构构构 设备 (CNC 测量装置 装置) 12
西安交通大学机械工程学院 12 (一) CNC系统 机床 I/O 电路和装置 测量装置 主轴驱动装置 进给驱动装置 主轴伺服单元 进给伺服单元 计算机 数 控 装 置 （CNC 装置） 程序 PLC 计算机数控系统 机 床 辅 助 控 制 机 构 进 给 传 动 机 构 主 运 动 机 输出 构 设备 输入 设备 1-1 数控系统及数控机床的基本概念 2.输入/输出设备和控制介质
1-1数控系统及数控机床的基本概念 2.输入/输出设备和控制介质 ·控制介质是记录零件加工程序的媒介 ·输入输出设备是CNC系统与外部设备进行交互装置。交互的信 息通常是零件加工程序。即将编制好的记录在控制介质上的零 件加工程序输入CNC系统或将调试好了的零件加工程序通过 输出设备存放或记录在相应的控制介质上。 ●数控机床常用的控制介质和输入输出设备见表1： 13
西安交通大学机械工程学院 13 ⚫ 控制介质是记录零件加工程序的媒介 ⚫ 输入输出设备是CNC系统与外部设备进行交互装置。交互的信 息通常是零件加工程序。即将编制好的记录在控制介质上的零 件加工程序输入CNC系统或将调试好了的零件加工程序通过 输出设备存放或记录在相应的控制介质上。 ⚫ 数控机床常用的控制介质和输入输出设备见表1： 1-1 数控系统及数控机床的基本概念 2.输入/输出设备和控制介质
1-1数控系统及数控机床的基本概念 表1控制介质和输入输出设备表 控制介质 输入设备 输入设备 穿孔纸带 纸带阅读机 纸带穿孔机 磁盘 磁盘驱动器 光盘 光盘驱动器 14
西安交通大学机械工程学院 14 表1 控制介质和输入输出设备表 控制介质 输入设备 输入设备 穿孔纸带 纸带阅读机 纸带穿孔机 磁 盘 磁盘驱动器 光 盘 光盘驱动器 1-1 数控系统及数控机床的基本概念

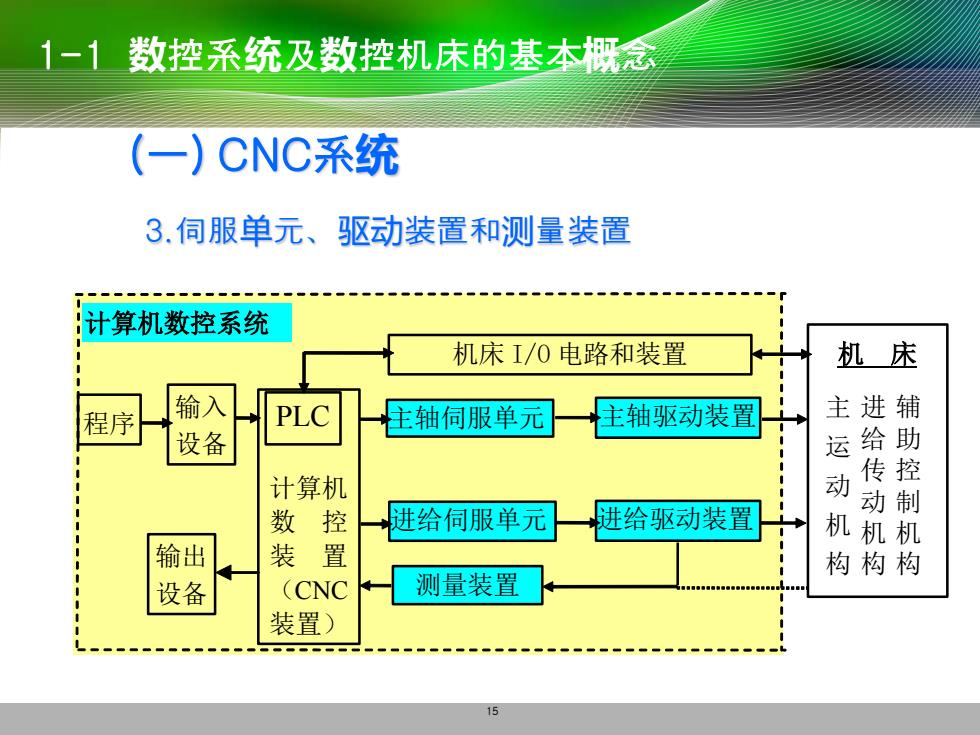

1-1数控系统及数控机床的基本概念 (一)CNC系统 3,伺服单元、驱动装置和测量装置 计算机数控系统 机床I/0电路和装置 机床 程序 输入 PLC 主轴伺服单元 主轴驱动装置 主进辅 设备 运给助 计算机 动 传控 动制 数控 进给伺服单元 进给驱动装置 机机机 输出 装 置 构构构 设备 (CNC 测量装置 装置) 15
西安交通大学机械工程学院 15 (一) CNC系统 机床 I/O 电路和装置 测量装置 主轴驱动装置 进给驱动装置 主轴伺服单元 进给伺服单元 计算机 数 控 装 置 （CNC 装置） 程序 PLC 计算机数控系统 机 床 辅 助 控 制 机 构 进 给 传 动 机 构 主 运 动 机 输出 构 设备 输入 设备 1-1 数控系统及数控机床的基本概念 3.伺服单元、驱动装置和测量装置
