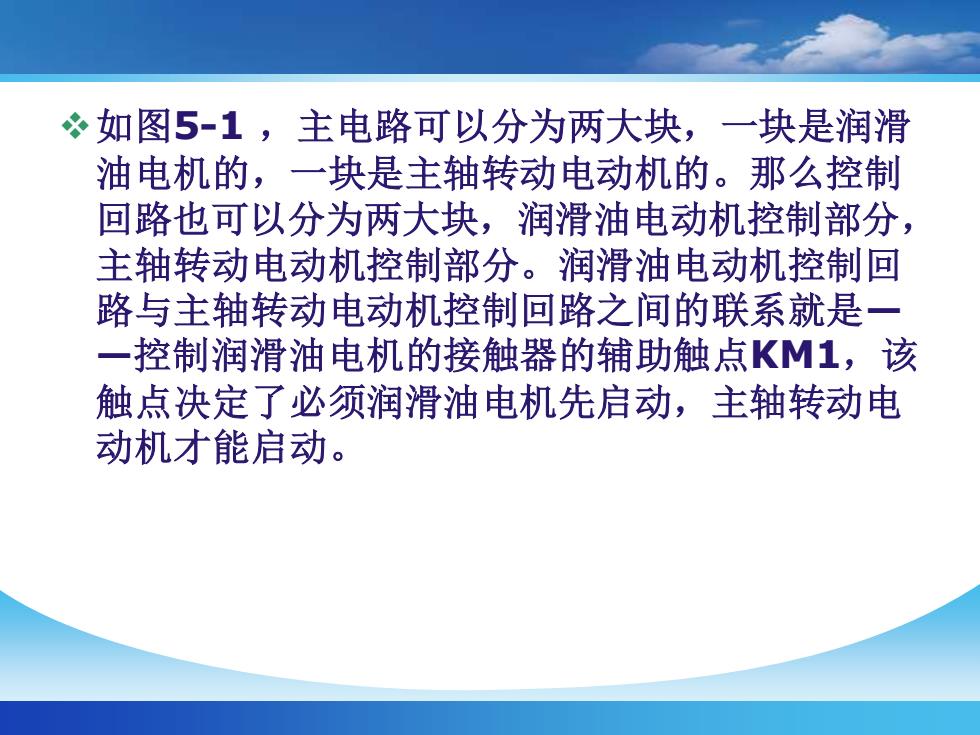

心如图5-1，主电路可以分为两大块，一块是润滑油电机的，一块是主轴转动电动机的。那么控制回路也可以分为两大块，润滑油电动机控制部分主轴转动电动机控制部分。润滑油电动机控制回路与主轴转动电动机控制回路之间的联系就是一一控制润滑油电机的接触器的辅助触点KM1，该触点决定了必须润滑油电机先启动，主轴转动电动机才能启动
❖如图5-1 ，主电路可以分为两大块，一块是润滑 油电机的，一块是主轴转动电动机的。那么控制 回路也可以分为两大块，润滑油电动机控制部分， 主轴转动电动机控制部分。润滑油电动机控制回 路与主轴转动电动机控制回路之间的联系就是— —控制润滑油电机的接触器的辅助触点KM1，该 触点决定了必须润滑油电机先启动，主轴转动电 动机才能启动

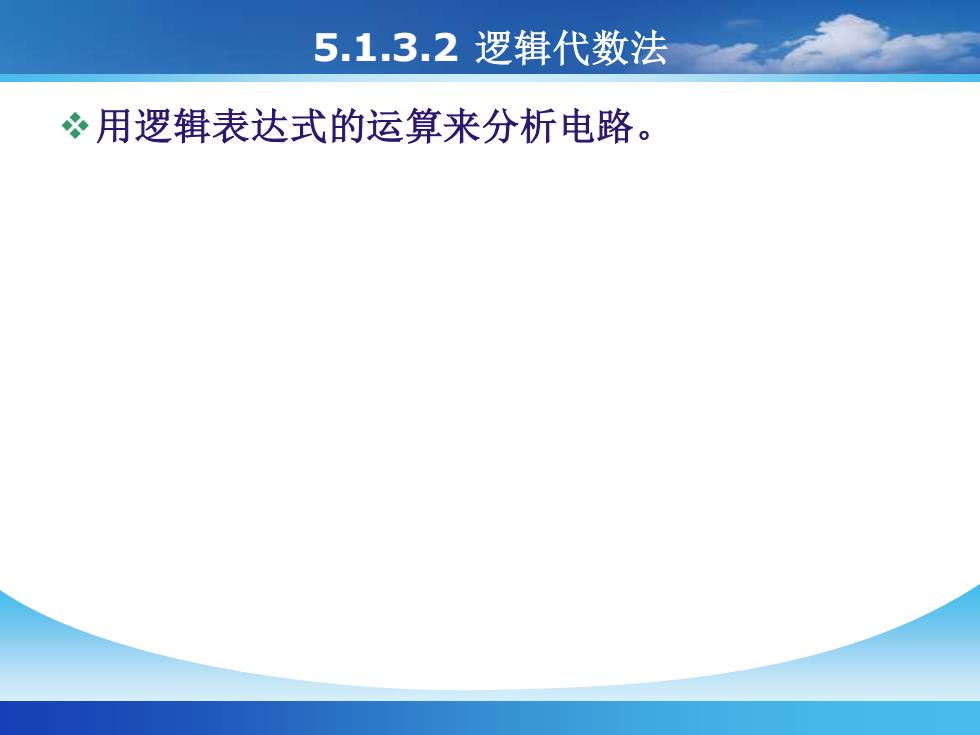

5.1.3.2逻辑代数法*用逻辑表达式的运算来分析电路
5.1.3.2 逻辑代数法 ❖用逻辑表达式的运算来分析电路

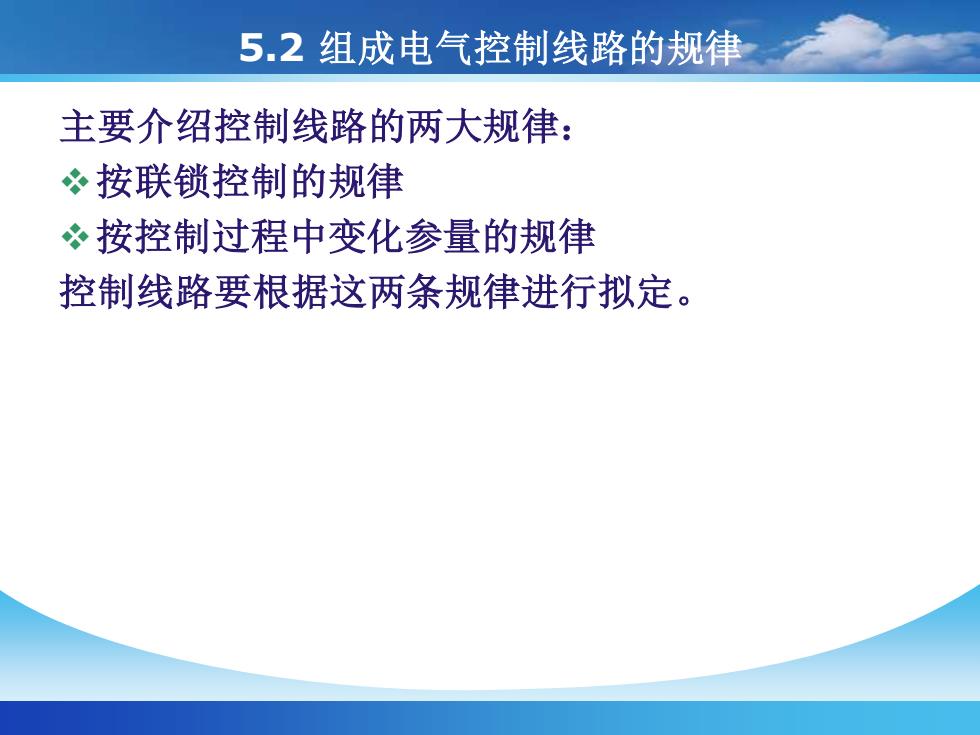

5.2组成电气控制线路的规律主要介绍控制线路的两大规律：按联锁控制的规律按控制过程中变化参量的规律控制线路要根据这两条规律进行拟定
5.2 组成电气控制线路的规律 主要介绍控制线路的两大规律： ❖按联锁控制的规律 ❖按控制过程中变化参量的规律 控制线路要根据这两条规律进行拟定

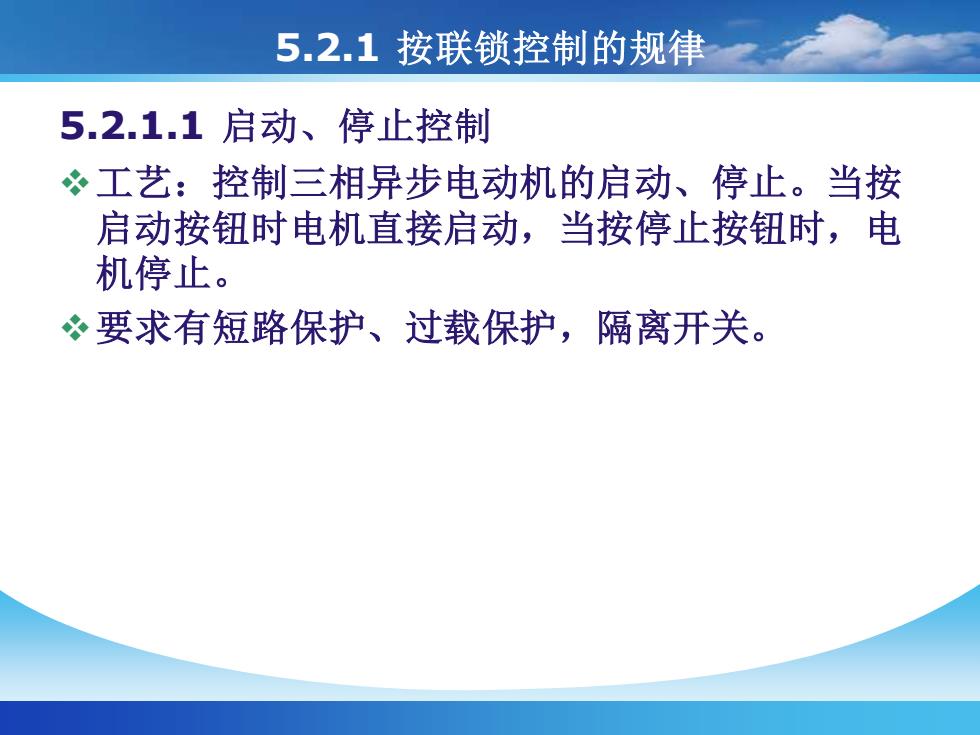

5.2.1按联锁控制的规律5.2.1.1启动、停止控制心工艺：控制三相异步电动机的启动、停止。当按启动按钮时电机直接启动，当按停止按钮时，申机停止。心要求有短路保护、过载保护，隔离开关
5.2.1 按联锁控制的规律 5.2.1.1 启动、停止控制 ❖工艺：控制三相异步电动机的启动、停止。当按 启动按钮时电机直接启动，当按停止按钮时，电 机停止。 ❖要求有短路保护、过载保护，隔离开关
课本图5-2先画主电路：刀开关QS（隔离）、熔断器（短路保护）、接触器主触点、热继电器发热元件（过载保护）。后画控制电路：热继电器触点（常闭）、电动机停止按钮（常闭）、电动机启动按钮（常开）接触器线圈（线圈得电与否决定电机的启停）自锁环节（不用一直按着启动开关不放）。控制电路可横向画也可纵向画。心自锁：接触器用自己的辅助触点保持通电。实质是接触器用自已的辅助触点短路对应的按钮，使该按钮失去作用
课本图5-2 ❖先画主电路：刀开关QS（隔离）、熔断器（短路 保护）、接触器主触点、热继电器发热元件（过 载保护）。 ❖后画控制电路：热继电器触点（常闭）、电动机 停止按钮（常闭）、电动机启动按钮（常开）、 接触器线圈（线圈得电与否决定电机的启停）、 自锁环节（不用一直按着启动开关不放）。控制 电路可横向画也可纵向画。 ❖自锁：接触器用自己的辅助触点保持通电。实质 是接触器用自己的辅助触点短路对应的按钮，使 该按钮失去作用
