所有电器的可动部分均以自然状态画出。所谓自然状态是指各种电器在没有通电和没有外力作用下的状态。原理图上尽可能减少线条和避免线条的交叉。各导线间有电的联系时，在交叉点处画一个实心的圆点。根据画图布置的需要，可以将图形符号旋转90度、180度、45度，即图面可以水平布置也可以垂直布置，也可以采用斜的交又线
❖所有电器的可动部分均以自然状态画出。所谓自 然状态是指各种电器在没有通电和没有外力作用 下的状态。 ❖原理图上尽可能减少线条和避免线条的交叉。各 导线间有电的联系时，在交叉点处画一个实心的 圆点。根据画图布置的需要，可以将图形符号旋 转90度、180度、45度，即图面可以水平布置 也可以垂直布置，也可以采用斜的交叉线

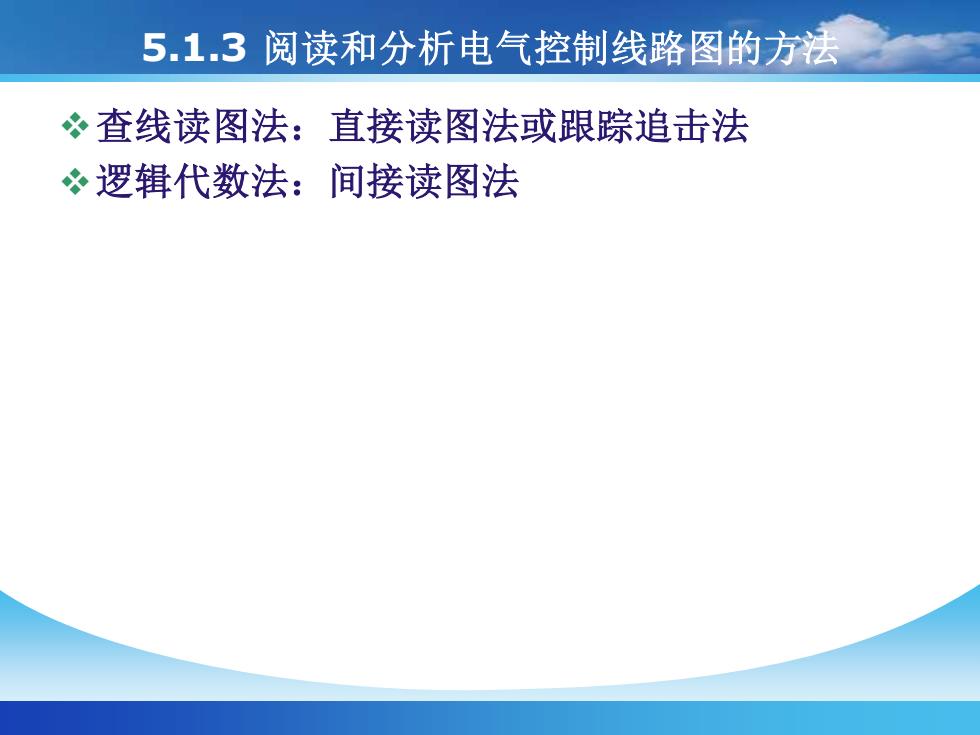

5.1.3阅读和分析电气控制线路图的方法查线读图法：直接读图法或跟踪追击法逻辑代数法：间接读图法
5.1.3 阅读和分析电气控制线路图的方法 ❖查线读图法：直接读图法或跟踪追击法 ❖逻辑代数法：间接读图法
电气控制线路的主要组成部分心执行元件：操作机器的执行机构。如电机、电磁离合器、电磁制动器、电磁阀、电磁铁等。电磁阀：由电磁铁和阀门两部分组成。它是利用线圈通电后产生的电磁力来驱动阀心，将阀开启或关闭。电磁阀主控制气体或液体在管道中的流动。电磁阀的种类很多，有的电磁阀只有开和闭两种状态，有的电磁阀可以控制阀门开度的大小，从而可以控制气体或液体流量或压力。心电磁离合器和电磁制动器：电磁离合器用于电机的启动，电磁制动器用于电机的停止或制动。这两种器件即可以联合使用文可以单独使用
电气控制线路的主要组成部分 ❖执行元件：操作机器的执行机构。如电机、电磁 离合器、电磁制动器、电磁阀、电磁铁等。 ❖电磁阀：由电磁铁和阀门两部分组成。它是利用 线圈通电后产生的电磁力来驱动阀心，将阀开启 或关闭。电磁阀主控制气体或液体在管道中的流 动。电磁阀的种类很多，有的电磁阀只有开和闭 两种状态，有的电磁阀可以控制阀门开度的大小， 从而可以控制气体或液体流量或压力。 ❖电磁离合器和电磁制动器：电磁离合器用于电机 的启动，电磁制动器用于电机的停止或制动。这 两种器件即可以联合使用又可以单独使用

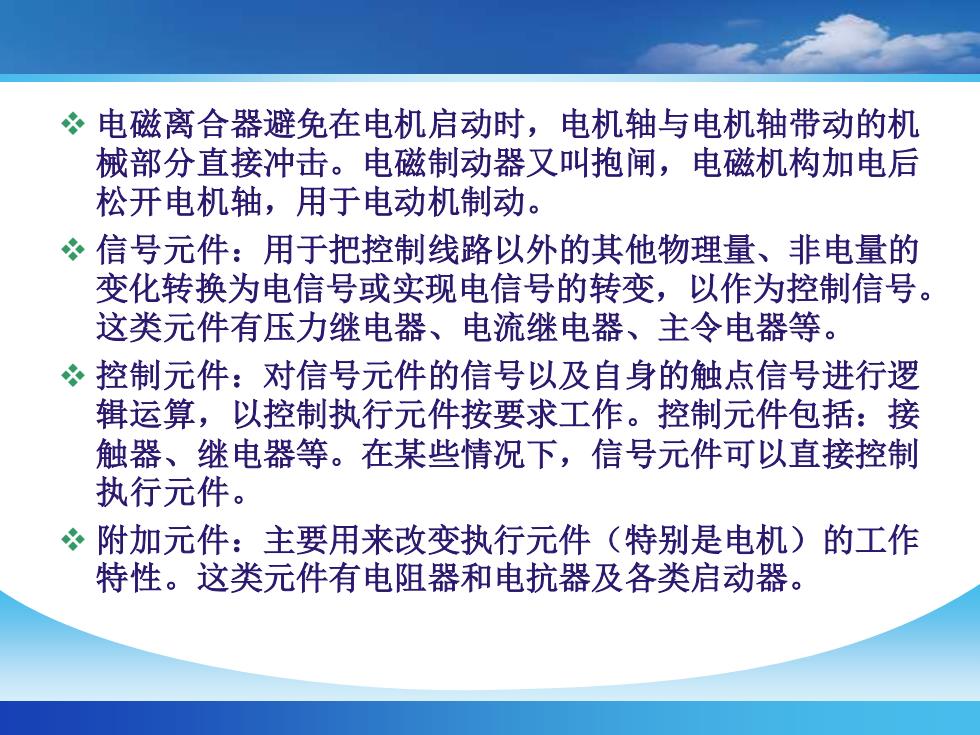

电磁离合器避免在电机启动时，电机轴与电机轴带动的机械部分直接冲击。电磁制动器又叫抱闸，电磁机构加电后松开电机轴，用于电动机制动。心信号元件：用于把控制线路以外的其他物理量、非电量的变化转换为电信号或实现电信号的转变。以作为控制信号这类元件有压力继电器、电流继电器、主令电器等。控制元件：对信号元件的信号以及自身的触点信号进行逻辑运算，以控制执行元件按要求工作。控制元件包括：接触器、继电器等。在某些情况下，信号元件可以直接控制执行元件。附加元件：主要用来改变执行元件（特别是电机）的工作特性。这类元件有电阻器和电抗器及各类启动器
❖ 电磁离合器避免在电机启动时，电机轴与电机轴带动的机 械部分直接冲击。电磁制动器又叫抱闸，电磁机构加电后 松开电机轴，用于电动机制动。 ❖ 信号元件：用于把控制线路以外的其他物理量、非电量的 变化转换为电信号或实现电信号的转变，以作为控制信号。 这类元件有压力继电器、电流继电器、主令电器等。 ❖ 控制元件：对信号元件的信号以及自身的触点信号进行逻 辑运算，以控制执行元件按要求工作。控制元件包括：接 触器、继电器等。在某些情况下，信号元件可以直接控制 执行元件。 ❖ 附加元件：主要用来改变执行元件（特别是电机）的工作 特性。这类元件有电阻器和电抗器及各类启动器

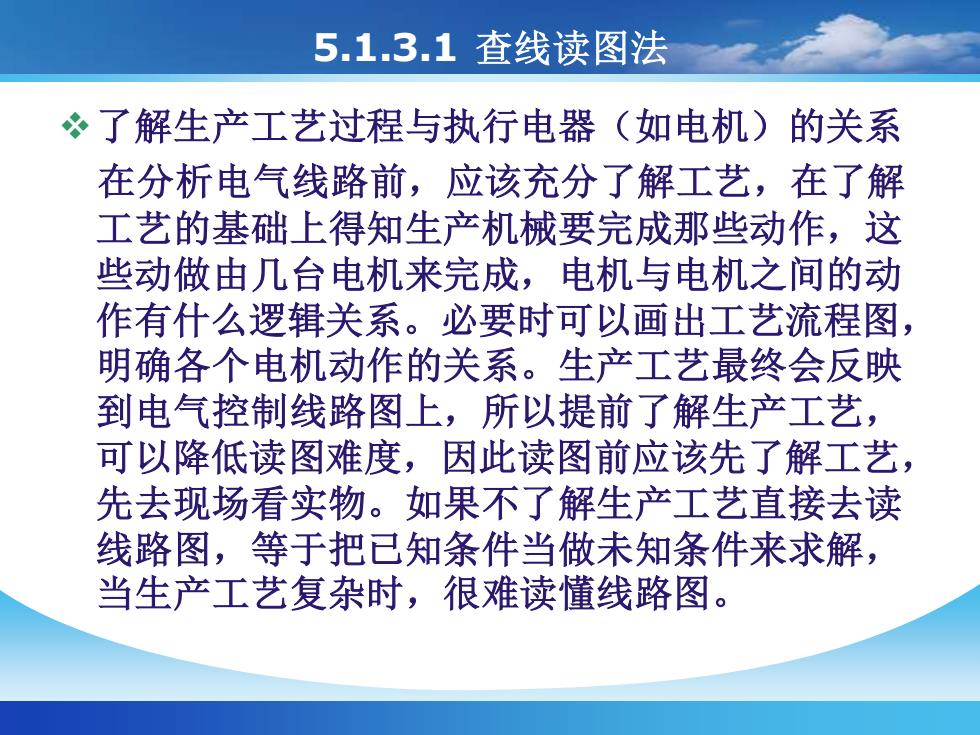

5.1.3.1查线读图法了解生产工艺过程与执行电器（如电机）的关系在分析电气线路前，应该充分了解工艺，在了解工艺的基础上得知生产机械要完成那些动作，这些动做由几台电机来完成，电机与电机之间的动作有什么逻辑关系。必要时可以画出工艺流程图明确各个电机动作的关系。生产工艺最终会反映到电气控制线路图上，所以提前了解生产工艺可以降低读图难度，因此读图前应该先了解工艺先去现场看实物。如果不了解生产工艺直接去读线路图，等于把已知条件当做未知条件来求解当生产工艺复杂时，很难读懂线路图
5.1.3.1 查线读图法 ❖了解生产工艺过程与执行电器（如电机）的关系 在分析电气线路前，应该充分了解工艺，在了解 工艺的基础上得知生产机械要完成那些动作，这 些动做由几台电机来完成，电机与电机之间的动 作有什么逻辑关系。必要时可以画出工艺流程图， 明确各个电机动作的关系。生产工艺最终会反映 到电气控制线路图上，所以提前了解生产工艺， 可以降低读图难度，因此读图前应该先了解工艺， 先去现场看实物。如果不了解生产工艺直接去读 线路图，等于把已知条件当做未知条件来求解， 当生产工艺复杂时，很难读懂线路图
