结构力学一第七章力法 W 海南大学土木建筑工程学院 (2)去除一个固定铰支座或去除一个单铰，相当于去除 两个约束
7 结构力学—第七章 力法 土木建筑工程学院 （2）去除一个固定铰支座或去除一个单铰，相当于去除 两个约束。 X1 X2 X1 X1 X2 X2
结构力学一第七章力法 洛南大学土木建筑工程学院 （3)去除一个固定支座或切断一根梁式杆，相当于去除 三个约束。 X 8
8 结构力学—第七章 力法 土木建筑工程学院 （3）去除一个固定支座或切断一根梁式杆，相当于去除 三个约束。 X1 X2 X3 X1 X1 X2 X3 X3 X2
结构力学一第七章力法 W 海南大学土木建筑工程学院 (4)将固定支座改为不动铰支座或将刚性联结变为单 铰联结，相当于去除一个约束。 9
9 结构力学—第七章 力法 土木建筑工程学院 （4）将固定支座改为不动铰支座或将刚性联结变为单 铰联结，相当于去除一个约束。 X1 X1 X1
结构力学一第七章力法 海南大学土木建筑工程学院 对同一超静定结构，去除多余约束的方式是多种多样的， 相应得到的静定结构的形式也不相同。但不论何种方法， 所得到的超静定次数是相同的。 N=1 10
10 结构力学—第七章 力法 土木建筑工程学院 X1 X1 X1 对同一超静定结构，去除多余约束的方式是多种多样的， 相应得到的静定结构的形式也不相同。但不论何种方法， 所得到的超静定次数是相同的。 N=1

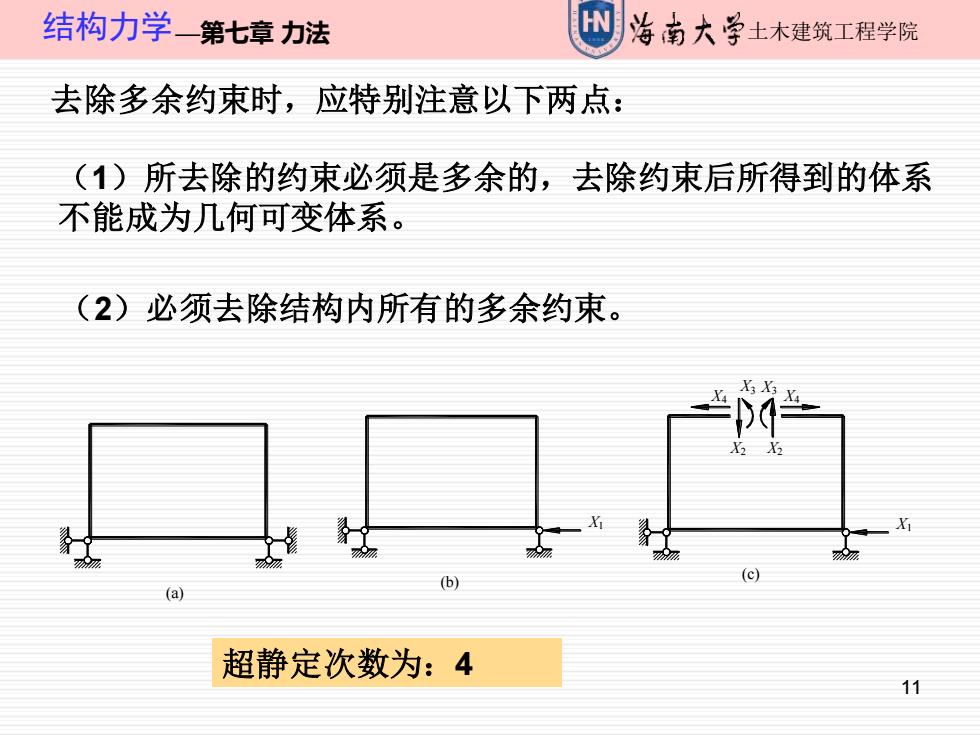

结构力学一第七章力法 治南大学土木建筑工程学院 去除多余约束时，应特别注意以下两点： (1)所去除的约束必须是多余的，去除约束后所得到的体系 不能成为几何可变体系。 (2)必须去除结构内所有的多余约束。 (b) (c) (a) 超静定次数为：4 11
11 结构力学—第七章 力法 土木建筑工程学院 去除多余约束时，应特别注意以下两点： （1）所去除的约束必须是多余的，去除约束后所得到的体系 不能成为几何可变体系。 (a) (b) X1 (c) X1 X2 X2 X3 X3 X4 X4 （2）必须去除结构内所有的多余约束。 超静定次数为：4
