结构力学一—第七章力法 海南大学土木建筑工程学院 第7章力法 7.1超静定结构概述 7.1.1超静定结构 从几何构造分析角度看，结构为几何不变体系，但体系内存 在多余约束，从受力分析角度看，其支座反力及内力通过平 衡条件无法完全确定。我们把这类结构称为超静定结构。 内力是超静定的且结构内有多余约束是超静定结构区别于静 定结构的基本特征。 (a静定梁结构 (b)超静定梁结构
2 结构力学—第七章 力法 土木建筑工程学院 7.1 超静定结构概述 第7 章 力 法 7.1.1 超静定结构 从几何构造分析角度看，结构为几何不变体系，但体系内存 在多余约束，从受力分析角度看，其支座反力及内力通过平 衡条件无法完全确定。我们把这类结构称为超静定结构。 内力是超静定的且结构内有多余约束是超静定结构区别于静 定结构的基本特征。 (a) 静定梁结构 (b) 超静定梁结构
结构力学一第七章力法 洛南大学士木建筑工程学院 超静定结构大致分为以下几种类型： (1)超静定梁 超静定梁分为单跨超静定梁和多跨超静定连续梁。 (2)超静定刚架 3
3 结构力学—第七章 力法 土木建筑工程学院 超静定结构大致分为以下几种类型 ： （1）超静定梁 超静定梁分为单跨超静定梁和多跨超静定连续梁。 (a) (b) (a) 静定梁结构 (b) 超静定梁结构 （2）超静定刚架
结构力学一第七章力法 海南大学土木建筑工程学院 (3)超静定桁架 (4)超静定组合结构
4 结构力学—第七章 力法 土木建筑工程学院 （3）超静定桁架 （4）超静定组合结构
结构力学一—第七章力法 南大学士木建筑工程学院 (5)超静定拱结构 (b)两铰拱 (a)无铰拱 (c)拉杆拱 5
5 结构力学—第七章 力法 土木建筑工程学院 （5）超静定拱结构 (a) 无铰拱 (b) 两铰拱 (c) 拉杆拱

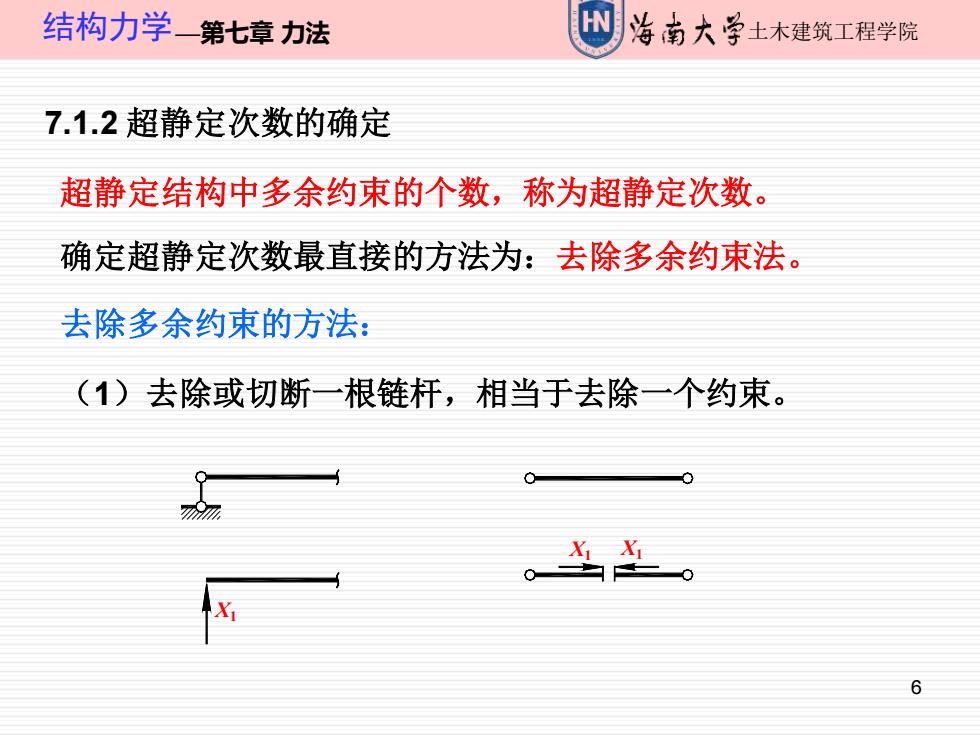

结构力学一第七章力法 治南大学士木建筑工程学院 7.1.2超静定次数的确定 超静定结构中多余约束的个数，称为超静定次数。 确定超静定次数最直接的方法为：去除多余约束法。 去除多余约束的方法： (1)去除或切断一根链杆，相当于去除一个约束。 。 6
6 结构力学—第七章 力法 土木建筑工程学院 7.1.2 超静定次数的确定 超静定结构中多余约束的个数，称为超静定次数。 确定超静定次数最直接的方法为：去除多余约束法。 去除多余约束的方法： （1）去除或切断一根链杆，相当于去除一个约束。 X1 X1 X1
