结构力学一第五章静定平面桁架结构和组合结构 而海南大学士木建筑工程学院 第五章静定平面桁架和组合结构 第一节概述 桁架是土木工程中广泛采用的结构形式之一。 (a)钢筋混凝土屋架 (b)钢屋架
2 结构力学—第五章 静定平面桁架结构和组合结构 土木建筑工程学院 第五章 静定平面桁架和组合结构 桁架是土木工程中广泛采用的结构形式之一 。 （a）钢筋混凝土屋架 （b）钢屋架 第一节 概 述
结构力学一第五章静定平面桁架结构和组合结构 海南大学土木建筑工程学院 (c)钢天窗架 桁架一一是由若干直杆构成的，所有杆件的两端均用铰联接。 静定桁架 平面桁架 超静定桁架 空间桁架 静定平面桁架 一一所有杆件的轴线以及外力的作用线都位于 同一平面内的无多余约束的桁架结构。 本章只讨论静定平面桁架 3
3 结构力学—第五章 静定平面桁架结构和组合结构 土木建筑工程学院 桁架——是由若干直杆构成的，所有杆件的两端均用铰联接。 静定桁架 超静定桁架 平面桁架 空间桁架 静定平面桁架——所有杆件的轴线以及外力的作用线都位于 同一平面内的无多余约束的桁架结构。 （c）钢天窗架 本章只讨论静定平面桁架
结构力学一第五章静定平面桁架结构和组合结构 海南大学土木建筑工程学院 桁架的计算简图 桁架的计算简图往往都是理想化的桁架，称为理 想桁架。应符合以下假设： (1)各杆的两端用理想铰（绝对光滑而无摩擦）相互 联结： (2)各杆的轴线都是绝对平直而且在同一平面内并通 过铰的几何中心； (3)荷载和支座反力都作用在结点上并位于桁架的平 面内。 理想桁架的各杆均为两端铰结的直杆，仅在两端受 约束力作用，只承受轴向力，因此桁架各杆均为二力杆。 4
4 结构力学—第五章 静定平面桁架结构和组合结构 土木建筑工程学院 一、桁架的计算简图 （3）荷载和支座反力都作用在结点上并位于桁架的平 面内。 （1）各杆的两端用理想铰（绝对光滑而无摩擦）相互 联结； （2）各杆的轴线都是绝对平直而且在同一平面内并通 过铰的几何中心； 桁架的计算简图往往都是理想化的桁架，称为理 想桁架。应符合以下假设： 理想桁架的各杆均为两端铰结的直杆，仅在两端受 约束力作用，只承受轴向力，因此桁架各杆均为二力杆
结构力学—第五章静定平面桁架结构和组合结构 W 海南大学土木建筑工程学院 上弦杆 竖杆 结点 腹杆 斜杆 结间长度 下弦杆 跨度 钢筋混凝土屋架计算简图 简图与实际的偏差：并非理想较接，并非理想直杆， 并非只有结点荷载。 主内力：按计算简图计算出的内力。 次内力：实际内力与主内力的差值。 5
5 结构力学—第五章 静定平面桁架结构和组合结构 土木建筑工程学院 钢筋混凝土屋架计算简图 桁高 上弦杆 跨度 结间长度 下弦杆 竖杆 腹杆 斜杆 结点 主内力:按计算简图计算出的内力。 次内力:实际内力与主内力的差值。 简图与实际的偏差：并非理想铰接；并非理想直杆； 并非只有结点荷载
结构力学一第五章静定平面桁架结构和组合结构 四治南大学土木建筑工程学院 三、平面桁架的分类 1.按几何组成分类 简单桁架：在基础或一个铰结三角形上依次加二元体构成 联合桁架：由简单桁架按基本组成规则构成 复杂桁架：非上述两种方式组成的其它桁架 联合桁架 单 架 联合桁架 复杂桁架 6

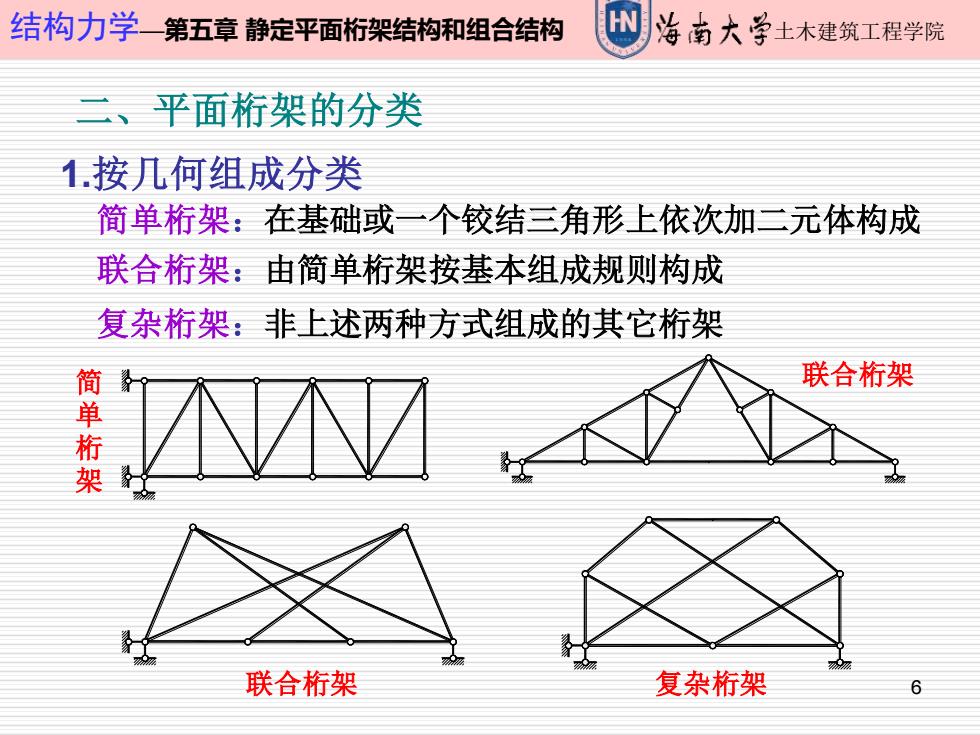

6 结构力学—第五章 静定平面桁架结构和组合结构 土木建筑工程学院 二、平面桁架的分类 1.按几何组成分类 联合桁架：由简单桁架按基本组成规则构成 简单桁架：在基础或一个铰结三角形上依次加二元体构成 复杂桁架：非上述两种方式组成的其它桁架 简 单 桁 架 联合桁架 联合桁架 复杂桁架
