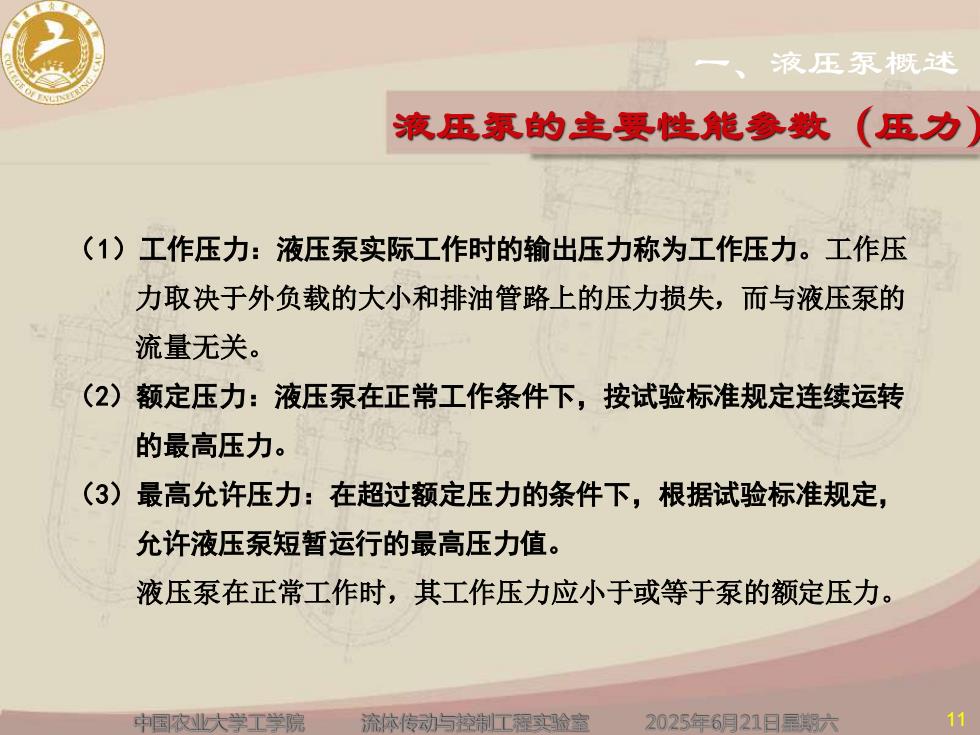

液压泵概述液压泵的主要性能参数（压力）（1）工作压力：液压泵实际工作时的输出压力称为工作压力。工作压力取决于外负载的大小和排油管路上的压力损失，而与液压泵的流量无关。（2）额定压力：液压泵在正常工作条件下，按试验标准规定连续运转的最高压力。（3）最高允许压力：在超过额定压力的条件下，根据试验标准规定，允许液压泵短暂运行的最高压力值。液压泵在正常工作时，其工作压力应小于或等于泵的额定压力。11中国农业大学工学院流体传动与控制工福实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 11 （1）工作压力：液压泵实际工作时的输出压力称为工作压力。工作压 力取决于外负载的大小和排油管路上的压力损失，而与液压泵的 流量无关。 （2）额定压力：液压泵在正常工作条件下，按试验标准规定连续运转 的最高压力。 （3）最高允许压力：在超过额定压力的条件下，根据试验标准规定， 允许液压泵短暂运行的最高压力值。 液压泵在正常工作时，其工作压力应小于或等于泵的额定压力。 一、液压泵概述 液压泵的主要性能参数（压力）

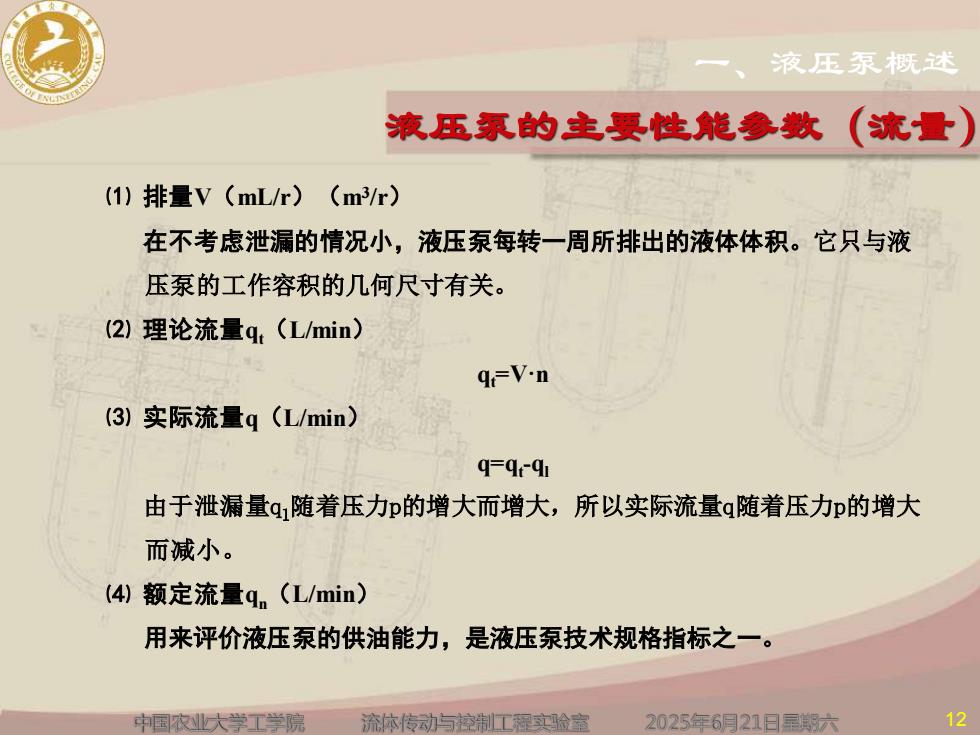

液压泵概述（流量）液压泵的主要性能参数(1）排量V（mL/r）（m3/r）在不考虑泄漏的情况小，液压泵每转一周所排出的液体体积。它只与液压泵的工作容积的几何尺寸有关（2）理论流量（L/min）q=-V.n(3）实际流量g（L/min）q=q-91由于泄漏量qi随着压力p的增大而增大，所以实际流量q随着压力p的增大而减小。(4）额定流量q，（L/min）用来评价液压泵的供油能力，是液压泵技术规格指标之一。12中国农业大学工学院流体传动与控制工实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 12 ⑴ 排量V（mL/r）（m3 /r） 在不考虑泄漏的情况小，液压泵每转一周所排出的液体体积。它只与液 压泵的工作容积的几何尺寸有关。 ⑵ 理论流量qt（L/min） qt=V·n ⑶ 实际流量q（L/min） q=qt -ql 由于泄漏量ql随着压力p的增大而增大，所以实际流量q随着压力p的增大 而减小。 ⑷ 额定流量qn（L/min） 用来评价液压泵的供油能力，是液压泵技术规格指标之一。 液压泵的主要性能参数（流量） 一、液压泵概述

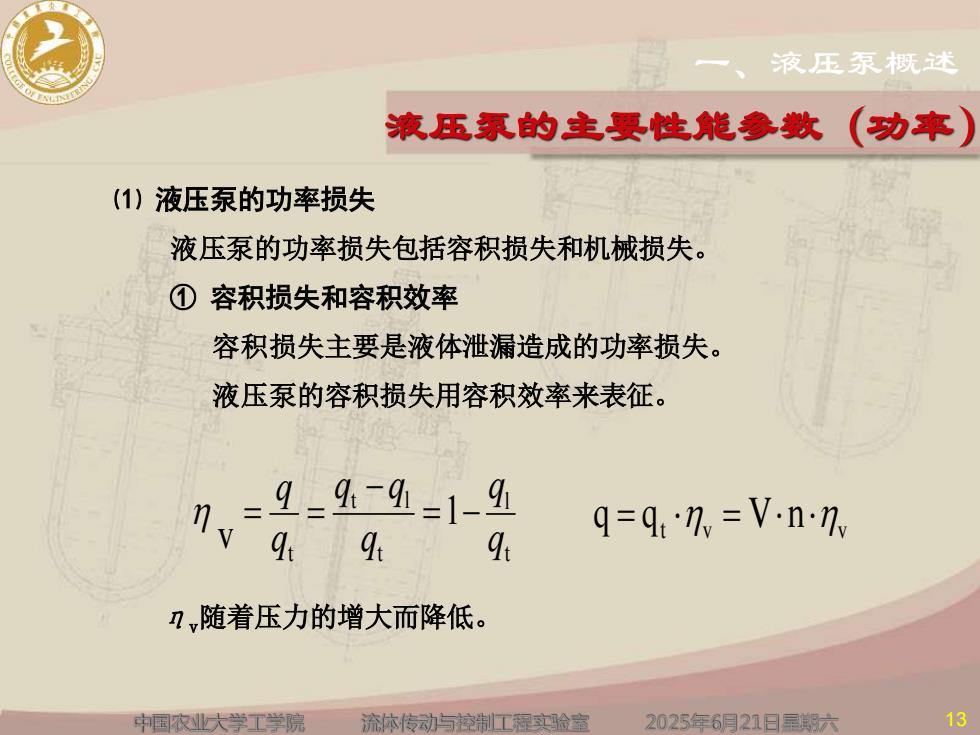

液压泵概述（功率）液压泵的主要性能参数（1）液压泵的功率损失液压泵的功率损失包括容积损失和机械损失。①容积损失和容积效率容积损失主要是液体泄漏造成的功率损失。液压泵的容积损失用容积效率来表征。=9-9-91 =1- 9n..q=qtn,=Vn·nvVqt qtqt随着压力的增大而降低。13中国农业大学工学院流体传动与控制工实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 13 ⑴ 液压泵的功率损失 液压泵的功率损失包括容积损失和机械损失。 ① 容积损失和容积效率 容积损失主要是液体泄漏造成的功率损失。 液压泵的容积损失用容积效率来表征。 ηv随着压力的增大而降低。 t l t t l t 1 v q q q q q q q = − − = = t v v q = q = Vn 液压泵的主要性能参数（功率） 一、液压泵概述

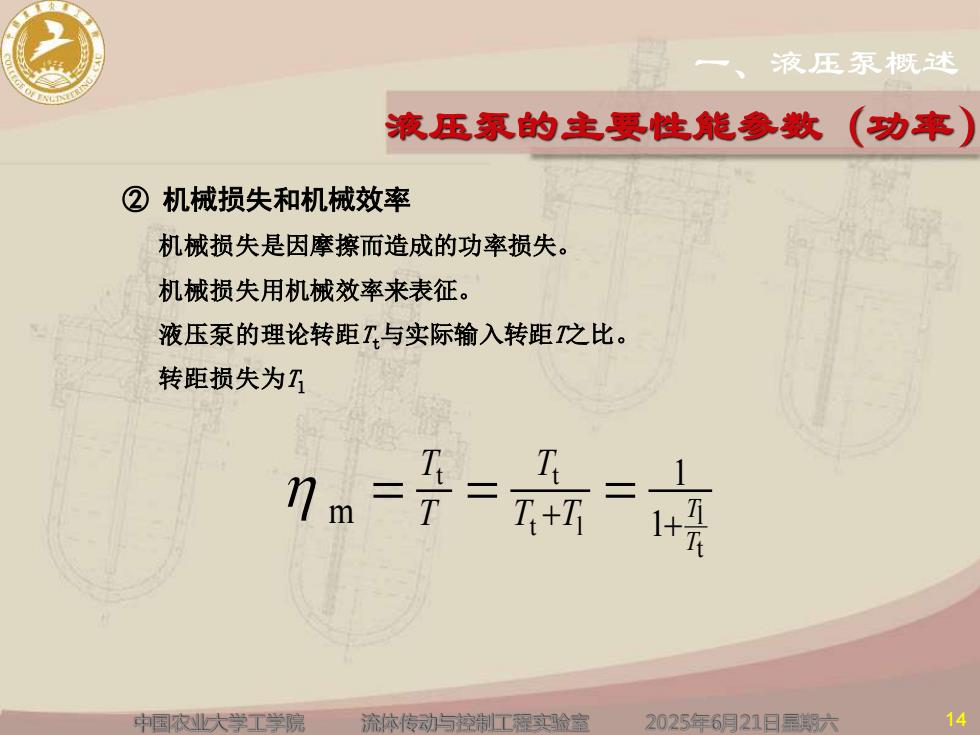

液压泵概述（功率）液压泵的主要性能参数②机械损失和机械效率机械损失是因摩擦而造成的功率损失。机械损失用机械效率来表征。液压泵的理论转距T与实际输入转距T之比。转距损失为TTInm==T14中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 14 ② 机械损失和机械效率 机械损失是因摩擦而造成的功率损失。 机械损失用机械效率来表征。 液压泵的理论转距Tt与实际输入转距T之比。 转距损失为Tl t l t l t t 1 1 m T T T T T T T + + = = = 一、液压泵概述 液压泵的主要性能参数（功率）

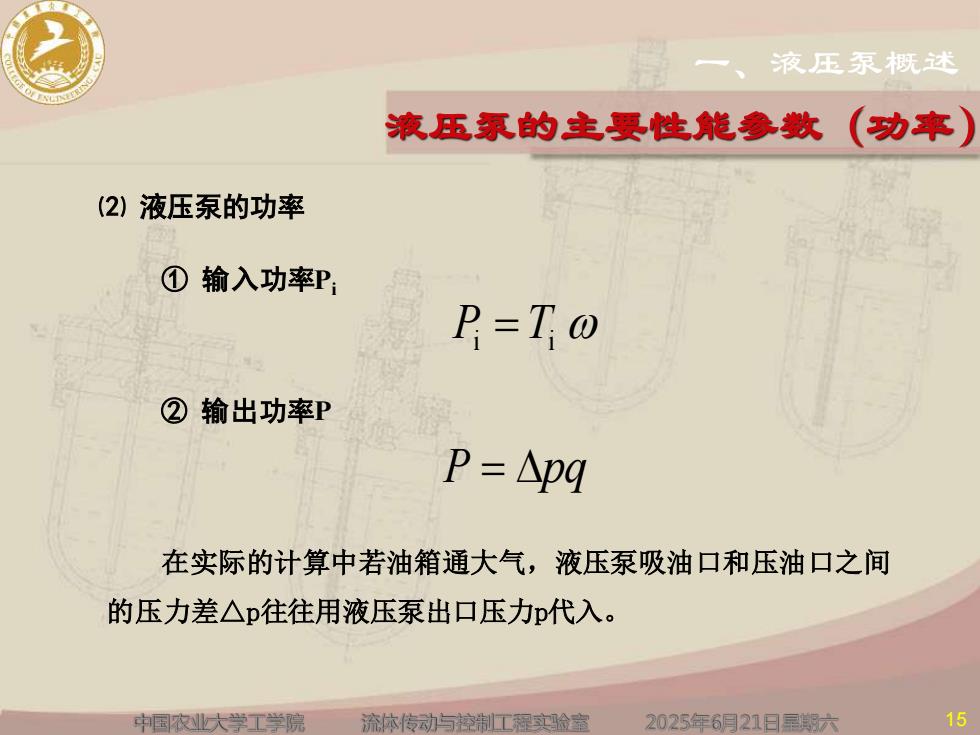

液压泵概述（功率）液压泵的主要性能参数（2）液压泵的功率①输入功率PP=T o②输出功率PP = △pq在实际的计算中若油箱通大气，液压泵吸油口和压油口之间的压力差△p往往用液压泵出口压力p代入。15中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 15 ⑵ 液压泵的功率 ① 输入功率Pi 在实际的计算中若油箱通大气，液压泵吸油口和压油口之间 的压力差△p往往用液压泵出口压力p代入。 ② 输出功率P Pi = Ti 一、液压泵概述 液压泵的主要性能参数（功率） P = pq
