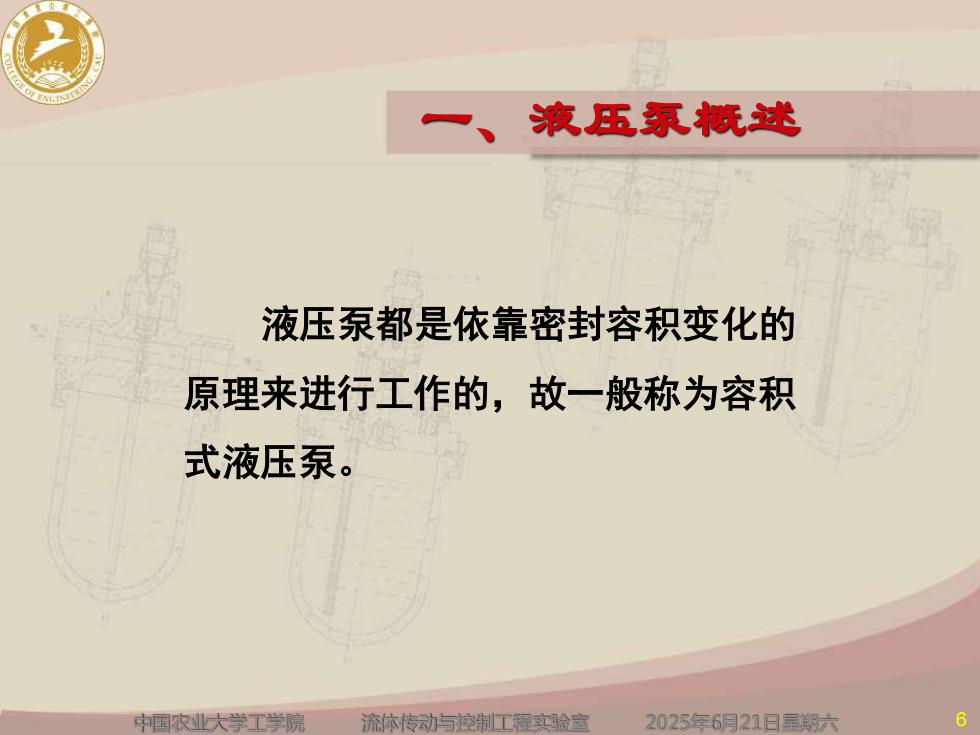

液压泵概述液压泵都是依靠密封容积变化的原理来进行工作的，故一般称为容积式液压泵。6中国农业大学工学院2025年6月21日星期六流体传动与控制工程实验室
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 6 一、液压泵概述 液压泵都是依靠密封容积变化的 原理来进行工作的，故一般称为容积 式液压泵

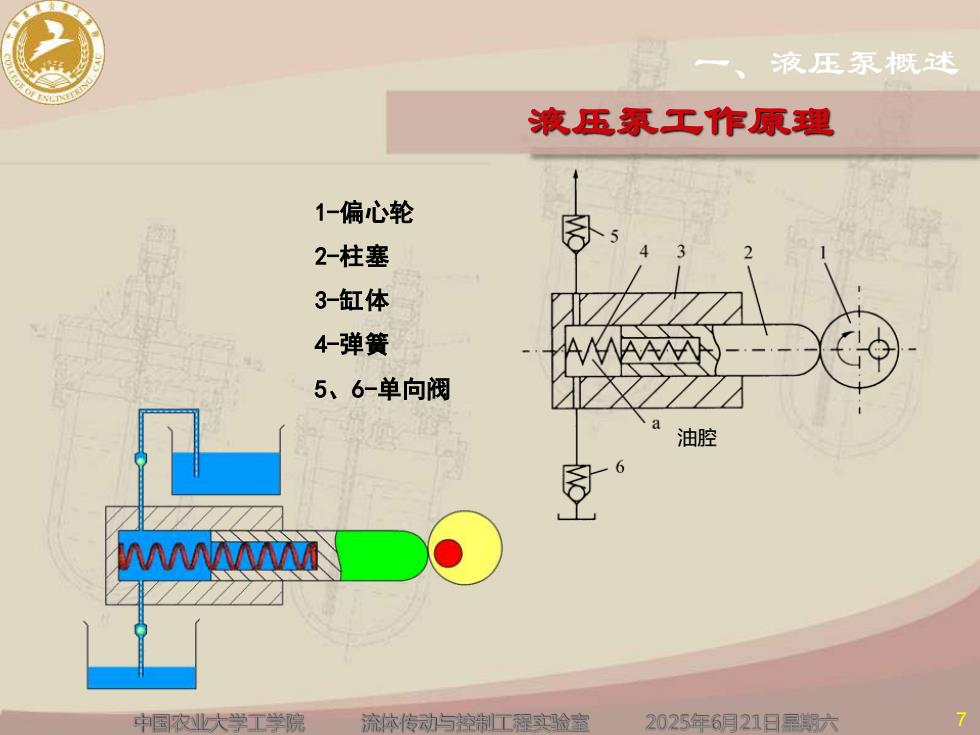

液压泵概述液压泵工作原理1-偏心轮2-柱塞3-缸体4-弹簧5、6-单向阀油腔W中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 7 一、液压泵概述 液压泵工作原理 1-偏心轮 2-柱塞 3-缸体 4-弹簧 5、6-单向阀 油腔

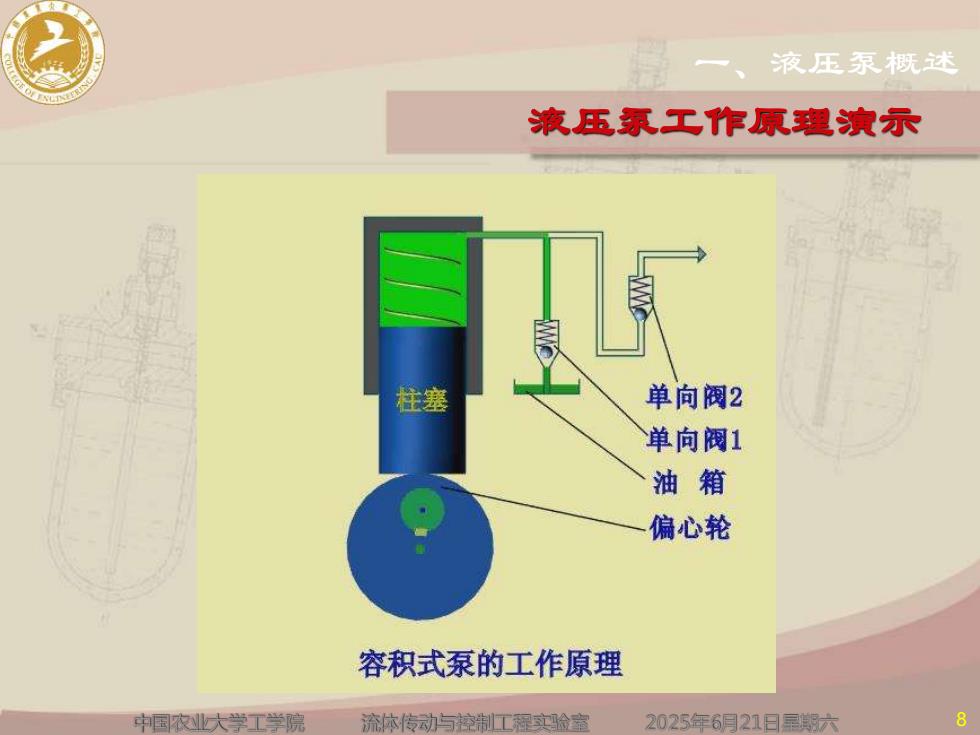

液压泵概述液压泵工作原理演示单向阀2柱塞单向阀1油箱偏心轮容积式泵的工作原理8中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 8 一、液压泵概述 液压泵工作原理演示

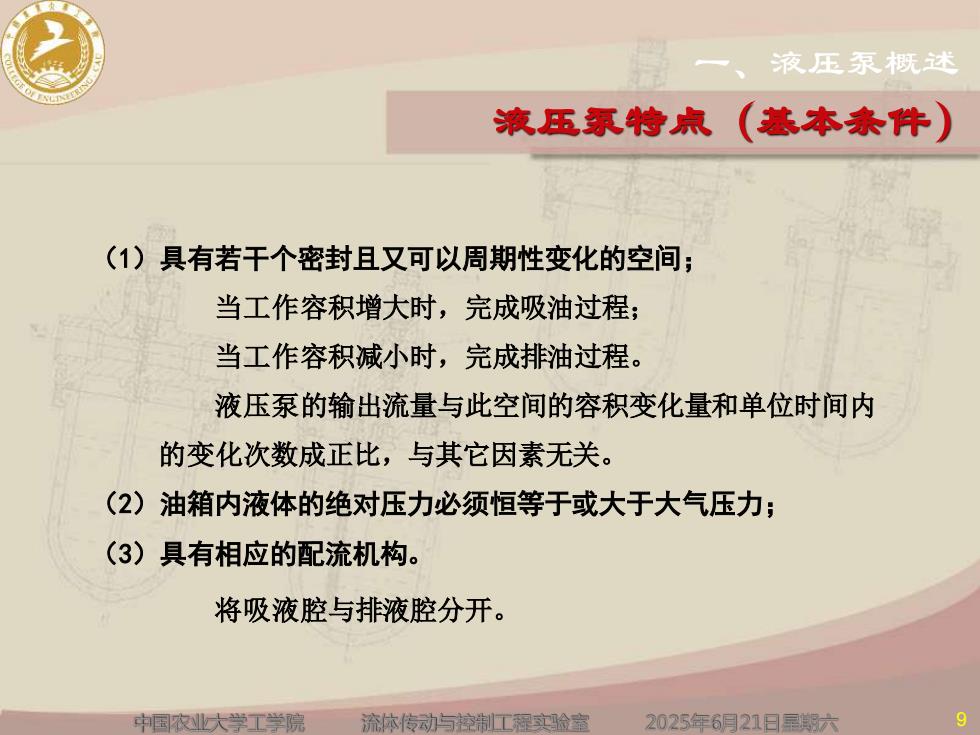

液压泵概述液压泵特点（基本条件）（1）具有若干个密封且又可以周期性变化的空间；当工作容积增大时，完成吸油过程；当工作容积减小时，完成排油过程。液压泵的输出流量与此空间的容积变化量和单位时间内的变化次数成正比，与其它因素无关。（2）油箱内液体的绝对压力必须恒等于或大于大气压力；（3）具有相应的配流机构。将吸液腔与排液腔分开。9中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 9 （1）具有若干个密封且又可以周期性变化的空间； 当工作容积增大时，完成吸油过程； 当工作容积减小时，完成排油过程。 液压泵的输出流量与此空间的容积变化量和单位时间内 的变化次数成正比，与其它因素无关。 （2）油箱内液体的绝对压力必须恒等于或大于大气压力； （3）具有相应的配流机构。 将吸液腔与排液腔分开。 液压泵特点（基本条件） 一、液压泵概述
液压泵概述说明容积式液压泵中的油腔处于吸油时称为吸油腔，处于压油时称为压油腔。吸油腔的压力决定于吸油高度和吸油管路的阻力。吸油高度过高或吸油管路阻力太大，会使吸油腔真空度过高而影响液压泵的自吸性能，压油腔的压力则取决于外负载和排油管路的压力损失，从理论上讲排油压力与液压泵的流量无关。容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸和转速，而与排油压力无关。但排油压力要影响泵的内泄漏和油液的压缩量，从而影响泵的实际输出流量，所以液压泵的实际输出流量随排油压力的升高而降低。10中国农业大学工学院流体传动与控制工程实验室2025年6月21日星期六
中国农业大学工学院 流体传动与控制工程实验室 2025年6月21日星期六 10 说明 容积式液压泵中的油腔处于吸油时称为吸油腔，处于压油时 称为压油腔。吸油腔的压力决定于吸油高度和吸油管路的阻力。 吸油高度过高或吸油管路阻力太大，会使吸油腔真空度过高而影 响液压泵的自吸性能，压油腔的压力则取决于外负载和排油管路 的压力损失，从理论上讲排油压力与液压泵的流量无关。 容积式液压泵排油的理论流量取决于液压泵的有关几何尺寸 和转速，而与排油压力无关。但排油压力要影响泵的内泄漏和油 液的压缩量，从而影响泵的实际输出流量，所以液压泵的实际输 出流量随排油压力的升高而降低。 一、液压泵概述
