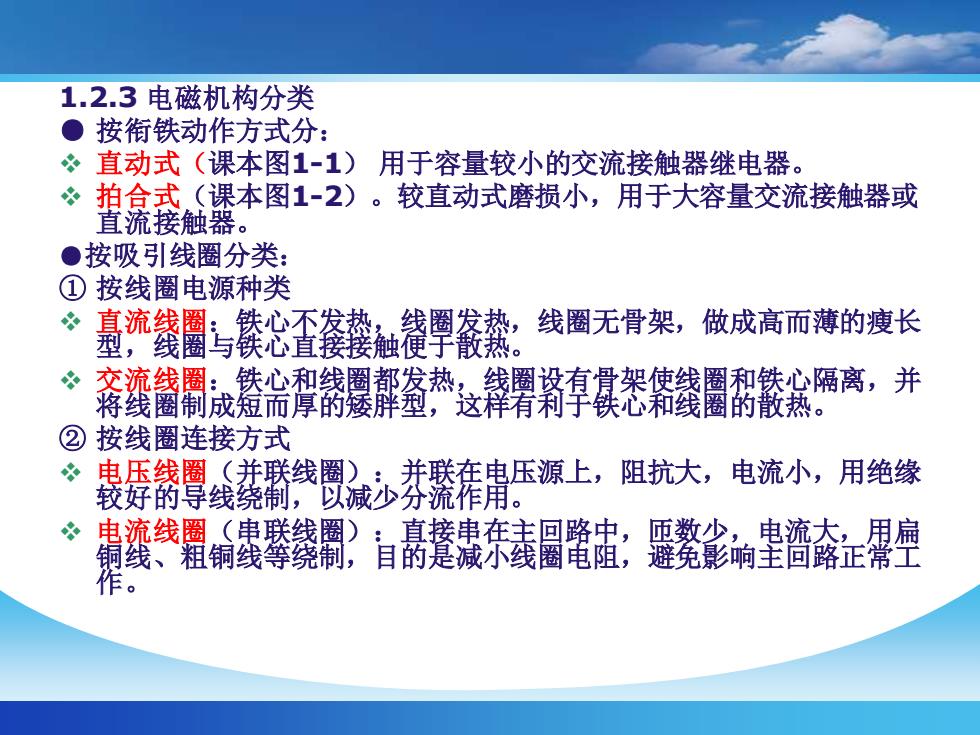

1.2.3 电磁机构分类 ● 按衔铁动作方式分： ❖ 直动式（课本图1-1） 用于容量较小的交流接触器继电器。 ❖ 拍合式（课本图1-2）。较直动式磨损小，用于大容量交流接触器或 直流接触器。 ●按吸引线圈分类： ① 按线圈电源种类 ❖ 直流线圈：铁心不发热，线圈发热，线圈无骨架，做成高而薄的瘦长 型，线圈与铁心直接接触便于散热。 ❖ 交流线圈：铁心和线圈都发热，线圈设有骨架使线圈和铁心隔离，并 将线圈制成短而厚的矮胖型，这样有利于铁心和线圈的散热。 ② 按线圈连接方式 ❖ 电压线圈（并联线圈）：并联在电压源上，阻抗大，电流小，用绝缘 较好的导线绕制，以减少分流作用。 ❖ 电流线圈（串联线圈）：直接串在主回路中，匝数少，电流大，用扁 铜线、粗铜线等绕制，目的是减小线圈电阻，避免影响主回路正常工 作
1.2.4电磁机构工作特性吸力线圈通电后，会对衔铁产生吸力，同时反力弹簧会对衔铁产生与电磁吸力相反的作用力，这个作用力和气隙的大小密切相关。吸力特性：电磁吸力与气隙的关系。反力特性：电磁机构使衔铁释放的力与气隙的关系
1.2.4 电磁机构工作特性 吸力线圈通电后，会对衔铁产生吸力，同 时反力弹簧会对衔铁产生与电磁吸力相反的 作用力，这个作用力和气隙的大小密切相 关。 吸力特性：电磁吸力与气隙的关系。 反力特性：电磁机构使衔铁释放的力与气隙 的关系
1）吸力特性根据线圈所加电源的不同，电磁机构又分为直流电磁机构和交流电磁机构。直流电磁机构和交流电磁机构的吸力特性不同。直流电磁机构吸力特性1↓r-f(a)1=8(0)08
1 ） 吸力特性 根据线圈所加电源的不同，电磁机构又分为直流 电磁机构和交流电磁机构。直流电磁机构和交流 电磁机构的吸力特性不同。 ● 直流电磁机构吸力特性
交流电磁机构吸力特性图中的吸力F为交流接触器的平均吸力。F.1↓1-g(a)F-f(o)S0661
● 交流电磁机构吸力特性 图中的吸力F为交流接触器的平均吸力
交流电磁机构吸力瞬时值过零问题由于所加交流电压有过零点，则线圈中的交流电流也有过零点，导致电磁吸力也有过零点，每个电压周期，有两个过零点，所以电磁铁吸合两次释放两次，使电磁机构产生震动和噪音，因而不能正常工作。解决办法：加短路环，包围2/3铁心面积
● 交流电磁机构吸力瞬时值过零问题 由于所加交流电压有过零点，则线圈中的交流电 流也有过零点，导致电磁吸力也有过零点，每个 电压周期，有两个过零点，所以电磁铁吸合两次， 释放两次，使电磁机构产生震动和噪音，因而不 能正常工作。 解决办法：加短路环，包围2/3铁心面积
