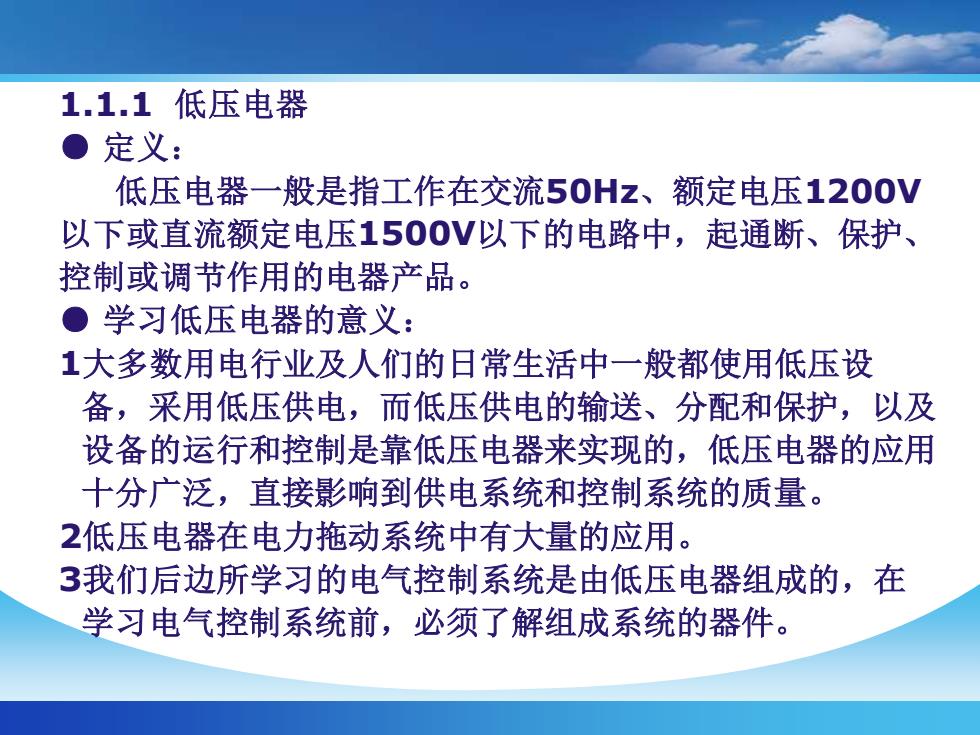

1.1.1低压电器●定义：低压电器一般是指工作在交流50Hz、额定电压1200V以下或直流额定电压1500V以下的电路中，起通断、保护、控制或调节作用的电器产品。学习低压电器的意义：1大多数用电行业及人们的日常生活中一般都使用低压设备，采用低压供电，而低压供电的输送、分配和保护，以及设备的运行和控制是靠低压电器来实现的，低压电器的应用十分广泛，直接影响到供电系统和控制系统的质量。2低压电器在电力拖动系统中有大量的应用。3我们后边所学习的电气控制系统是由低压电器组成的，在学习电气控制系统前，必须了解组成系统的器件
1.1.1 低压电器 ● 定义： 低压电器一般是指工作在交流50Hz、额定电压1200V 以下或直流额定电压1500V以下的电路中，起通断、保护、 控制或调节作用的电器产品。 ● 学习低压电器的意义： 1大多数用电行业及人们的日常生活中一般都使用低压设 备，采用低压供电，而低压供电的输送、分配和保护，以及 设备的运行和控制是靠低压电器来实现的，低压电器的应用 十分广泛，直接影响到供电系统和控制系统的质量。 2低压电器在电力拖动系统中有大量的应用。 3我们后边所学习的电气控制系统是由低压电器组成的，在 学习电气控制系统前，必须了解组成系统的器件
1.1.2低压电器分类文低压配电电器：主要用于低压供电系统，进行电能的输送和分配。这类低压电器有刀开关、自动开关、隔离开关、转换开关以及熔断器，对这类电器的主要技宋要求是分断能力强，限流效果好，动稳定及热稳定性好。低压控制电器：主要用于各种控制电路和控制系统，在电力拖动控制X系统中有大量的应用。这类低压电器有：接触器、继电器等。对这类重的耍朵要求是肴一通断能另，作巅率嵩，器和淼寿要长。低压主令电器：主要用于发送控制指令：这类电器有按钮、主令开关8行程开关和万能转换器等。对这类电器的主要技术要录是操作频率高，抗冲击、电器和机械寿命要长。X低压保护电器：主要用于对电路和电气设备进行安全保护的电器。这类低压电器有熔断器、热继电器、安全继电器、电压继电器、电流继电器和避雷器等。对这类电器的技术要求是肴一定的通断能力，发应要灵敏，可靠性高。X低压执行电器。主要用于执行某种动作和传动功能的电器。这类电器主要有电磁铁、电磁离合器等
1.1.2 低压电器分类 ❖ 低压配电电器： 主要用于低压供电系统，进行电能的输送和分配。 这类低压电器有刀开关、自动开关、隔离开关、转换开关以及熔断器 等。对这类电器的主要技术要求是分断能力强，限流效果好，动稳定 及热稳定性好。 ❖ 低压控制电器：主要用于各种控制电路和控制系统，在电力拖动控制 系统中有大量的应用。这类低压电器有：接触器、继电器等。对这类 电器的主要技术要求是有一定通断能力，操作频率要高，电器和机械 寿命要长。 ❖ 低压主令电器：主要用于发送控制指令。这类电器有按钮、主令开关、 行程开关和万能转换器等。对这类电器的主要技术要求是操作频率高， 抗冲击、电器和机械寿命要长。 ❖ 低压保护电器：主要用于对电路和电气设备进行安全保护的电器。这 类低压电器有熔断器、热继电器、安全继电器、电压继电器、电流继 电器和避雷器等。对这类电器的技术要求是有一定的通断能力，反应 要灵敏，可靠性高。 ❖ 低压执行电器。主要用于执行某种动作和传动功能的电器。这类电器 主要有电磁铁、电磁离合器等

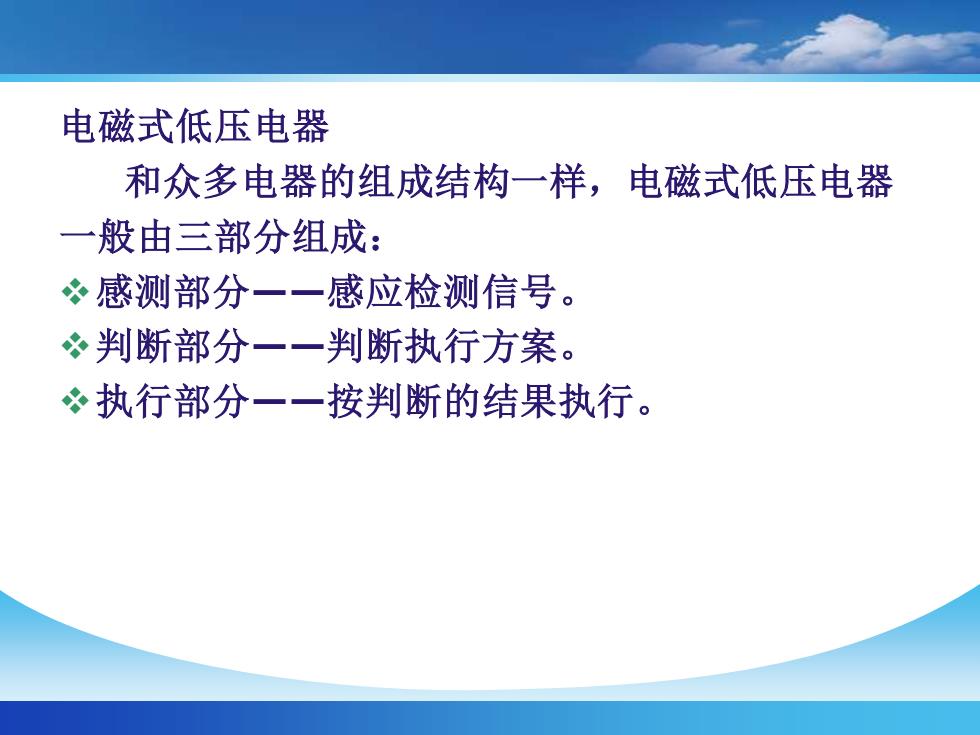

电磁式低压电器和众多电器的组成结构一样，电磁式低压电器一般由三部分组成：感测部分一一感应检测信号。心判断部分一一判断执行方案。执行部分一一按判断的结果执行
电磁式低压电器 和众多电器的组成结构一样，电磁式低压电器 一般由三部分组成： ❖感测部分——感应检测信号。 ❖判断部分——判断执行方案。 ❖执行部分——按判断的结果执行

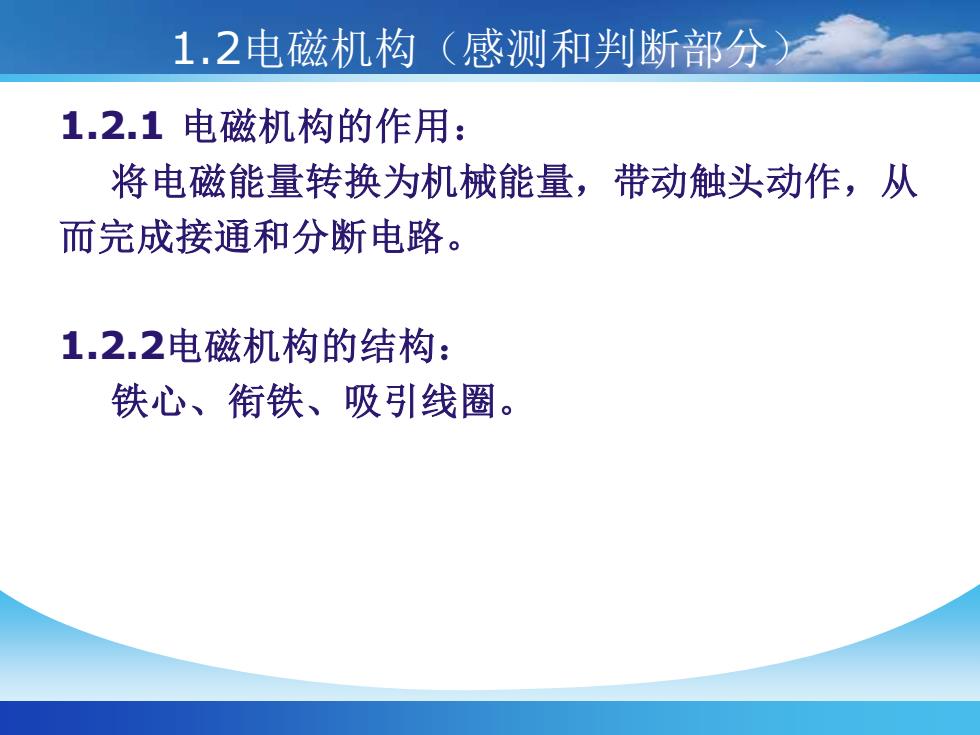

1.2电磁机构（感测和判断部分1.2.1电磁机构的作用：将电磁能量转换为机械能量，带动触头动作，从而完成接通和分断电路1.2.2电磁机构的结构：铁心、衔铁、吸引线圈
1.2电磁机构（感测和判断部分） 1.2.1 电磁机构的作用： 将电磁能量转换为机械能量，带动触头动作，从 而完成接通和分断电路。 1.2.2电磁机构的结构： 铁心、衔铁、吸引线圈
图中，6为铁心，5为吸引线X圈，4为衔铁，8为反力弹簧动作介绍：吸引线圈绕在铁心上，给吸引线圈通电，线圈产生的磁通作用于衔铁，当线圈吸力大于反力弹簧的P作用力时，衔铁向下运动，同时带动接触器的触点动作实现线路的接通。如果吸引线圈断电，衔铁在反力弹簧的作用下复位，线路恢复通电前的状态。od
❖ 图中，6为铁心，5为吸引线 圈，4为衔铁，8为反力弹簧。 ❖ 动作介绍：吸引线圈绕在铁 心上，给吸引线圈通电，线 圈产生的磁通作用于衔铁， 当线圈吸力大于反力弹簧的 作用力时，衔铁向下运动， 同时带动接触器的触点动作， 实现线路的接通。如果吸引 线圈断电，衔铁在反力弹簧 的作用下复位，线路恢复通 电前的状态
