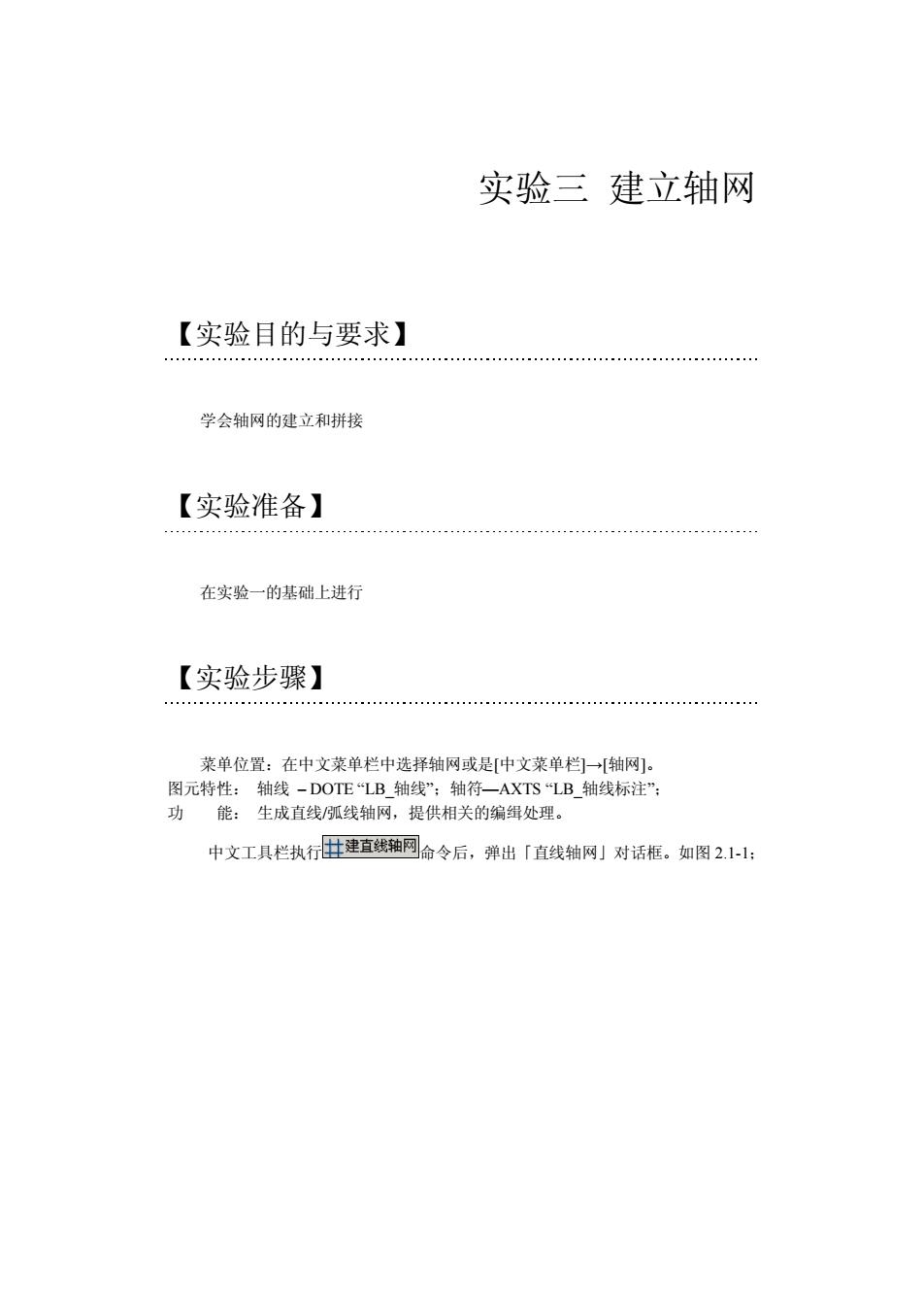

实验三建立轴网 【实验目的与要求】 学会轴网的建立和拼接 【实验准备】 在实验一的基础上进行 【实验步骤】 菜单位置：在中文菜单栏中选择轴网或是[中文菜单档]一[轴网]。 图元特性：轴线-DOTE“LB轴线”：轴符一AXTS"LB轴线标注” 功能：生成直线/弧线轴网，提供相关的编组处理。 中文工具栏执行田建直线轴网命令后，弹出「直线轴网」对话框。如图21山：
实验三 建立轴网 【实验目的与要求】 学会轴网的建立和拼接 【实验准备】 在实验一的基础上进行 【实验步骤】 菜单位置：在中文菜单栏中选择轴网或是[中文菜单栏]→[轴网]。 图元特性： 轴线 – DOTE “LB_轴线”；轴符—AXTS “LB_轴线标注”； 功 能： 生成直线/弧线轴网，提供相关的编缉处理。 中文工具栏执行 命令后，弹出「直线轴网」对话框。如图 2.1-1；

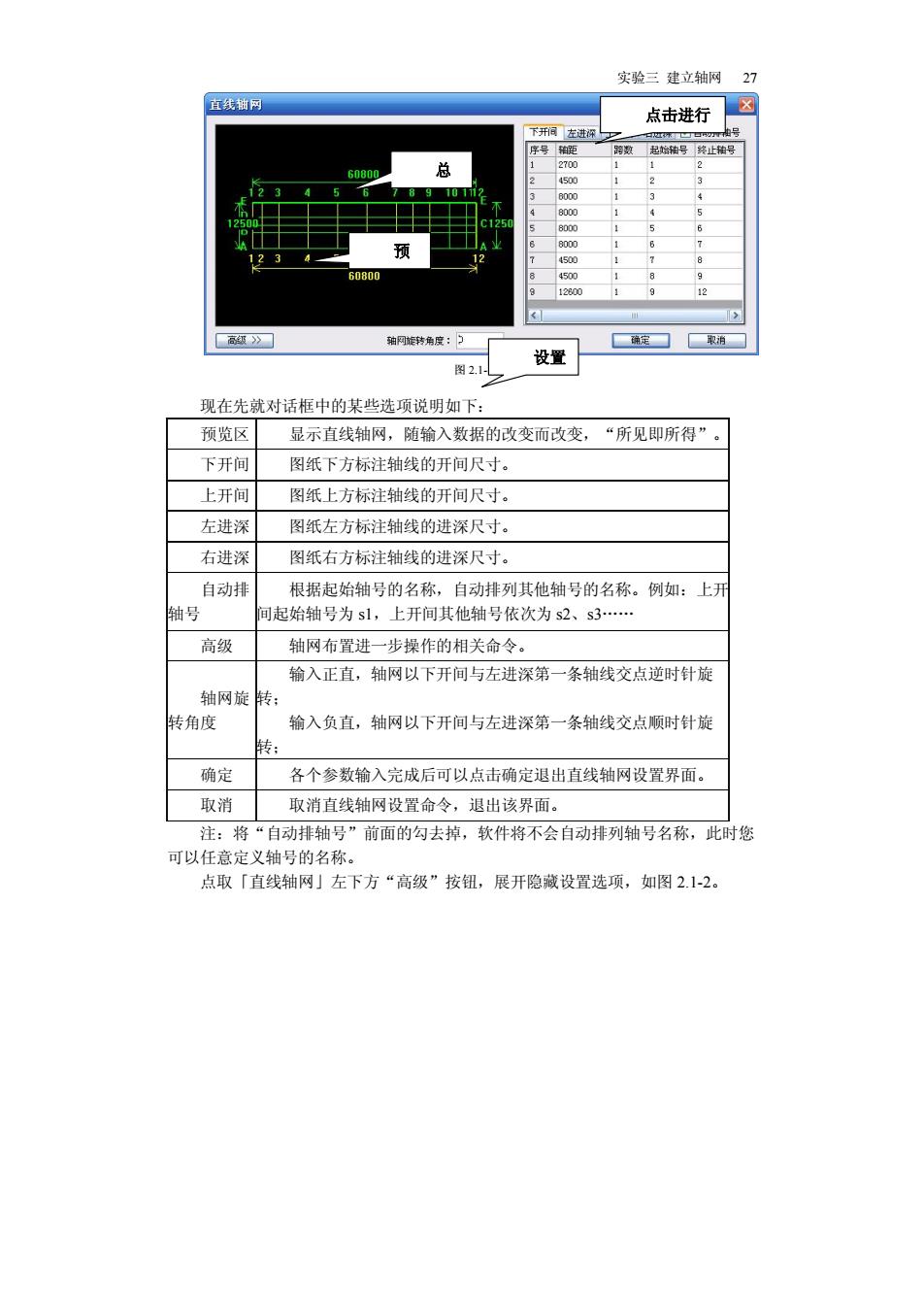

实验三建立轴网27 点击进行☒ 题》 图21 设置 现在先就对话框中的某些选项说明如下： 预览区 显示直线轴网，随输入数据的改变而改变，“所见即所得”。 下开间 图纸下方标注轴线的开间尺寸。 上开间 图纸上方标注轴线的开间尺寸 左进深 图纸左方标注轴线的进深尺寸。 右进深 图纸右方标注轴线的进深尺寸。 自动排 根据起始轴号的名称，自动排列其他轴号的名称。例如：上开 轴号 可起始轴号为s1,上开间其他轴号依次为s2、s3… 高级 轴网布置进一步操作的相关命令。 输入正直，轴网以下开间与左进深第一条轴线交点逆时针旋 轴网旋 转角度 输入负直，轴网以下开间与左进深第一条轴线交点顺时针旋 确定 各个参数输入完成后可以点击确定退出直线轴网设置界面。 取消 取消直线轴网设置命令，退出该界面。 注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，此时您 可以任意定义轴号的名称。 点取「直线轴网」左下方“高级”按钮，展开隐藏设置选项，如图2.1-2
实验三 建立轴网 27 图 2.1-1 现在先就对话框中的某些选项说明如下： 预览区 显示直线轴网，随输入数据的改变而改变，“所见即所得”。 下开间 图纸下方标注轴线的开间尺寸。 上开间 图纸上方标注轴线的开间尺寸。 左进深 图纸左方标注轴线的进深尺寸。 右进深 图纸右方标注轴线的进深尺寸。 自动排 轴号 根据起始轴号的名称，自动排列其他轴号的名称。例如：上开 间起始轴号为 s1，上开间其他轴号依次为 s2、s3…… 高级 轴网布置进一步操作的相关命令。 轴网旋 转角度 输入正直，轴网以下开间与左进深第一条轴线交点逆时针旋 转； 输入负直，轴网以下开间与左进深第一条轴线交点顺时针旋 转； 确定 各个参数输入完成后可以点击确定退出直线轴网设置界面。 取消 取消直线轴网设置命令，退出该界面。 注：将“自动排轴号”前面的勾去掉，软件将不会自动排列轴号名称，此时您 可以任意定义轴号的名称。 点取「直线轴网」左下方“高级”按钮，展开隐藏设置选项，如图 2.1-2。 点击进行 设置 总 预

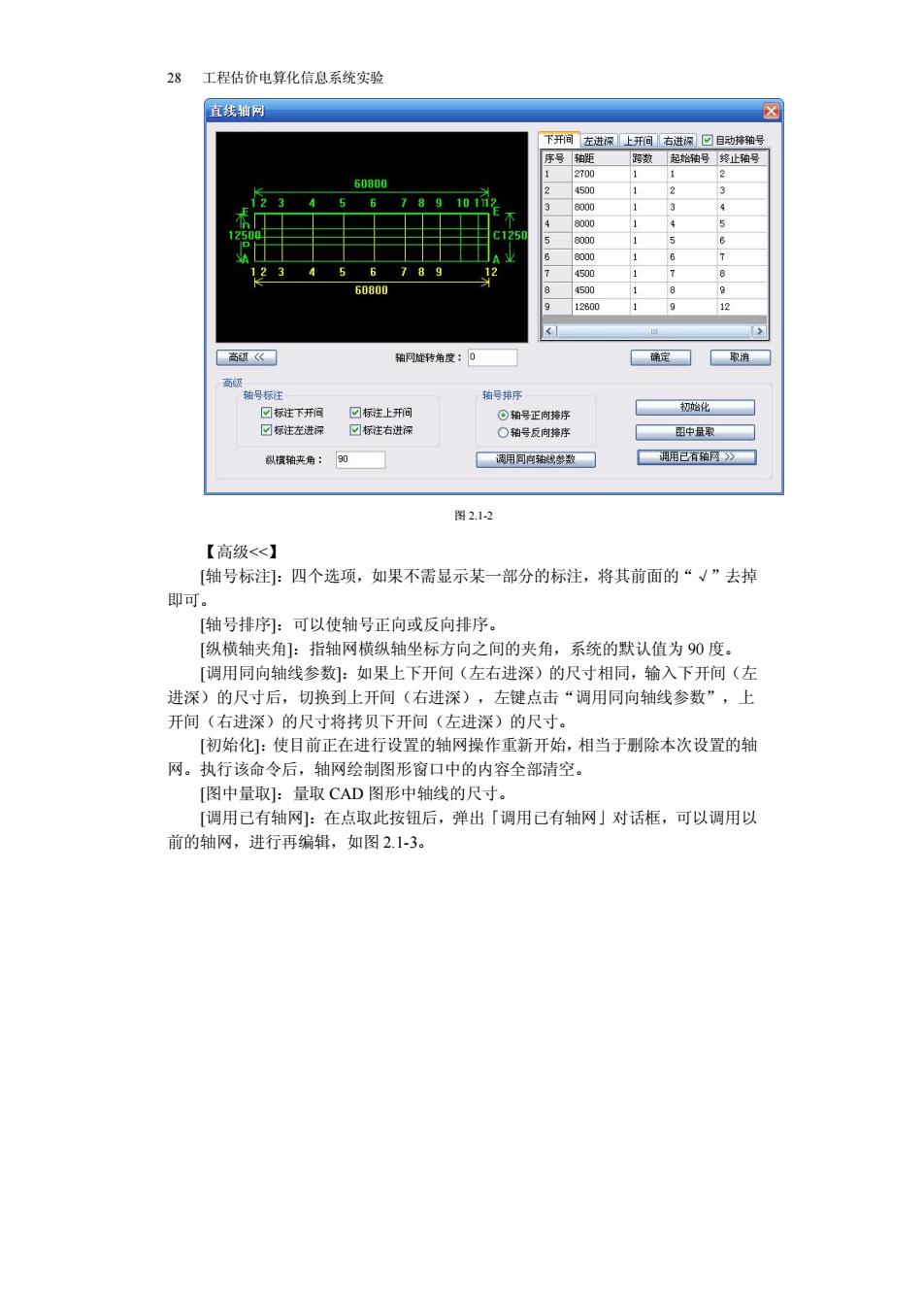

28工程估价电算化信息系统实验 直线抽问 信《圆 种网坡转角度：0 定☐取消门 号 回上开润 通化 ☑标注左速深 回标注右进 O怕号反何韩序 图中量取☐ 纵情夹角： 调用已有拍区》☐ 图212 【高级<】 [轴号标注]：四个选项，如果不需显示某一部分的标注，将其前面的“√”去掉 即可 「轴号排序].可以伸轴号正向或反向排序 纵横轴夹角]：指轴网横纵轴坐标方向之间的夹角，系统的默认值为90度。 [调用同向轴线参数]：如果上下开间（左右进深）的尺寸相同，输入下开间（左 进深)的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上 开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。 「初始化]：使日前正在进行设置的轴网操作重新开始，相当于别除本次设置的轴 网。执行该命令后 ,轴网绘制图形窗口中的内容全部清空。 [图中量取：量取CAD图形中轴线的尺寸 [调用已有轴网]：在点取此按钮后，弹出「调用己有轴网」对话框，可以调用以 前的轴网，进行再编辑，如图2.13
28 工程估价电算化信息系统实验 图 2.1-2 【高级<<】 [轴号标注]：四个选项，如果不需显示某一部分的标注，将其前面的“√”去掉 即可。 [轴号排序]：可以使轴号正向或反向排序。 [纵横轴夹角]：指轴网横纵轴坐标方向之间的夹角，系统的默认值为 90 度。 [调用同向轴线参数]：如果上下开间（左右进深）的尺寸相同，输入下开间（左 进深）的尺寸后，切换到上开间（右进深），左键点击“调用同向轴线参数”，上 开间（右进深）的尺寸将拷贝下开间（左进深）的尺寸。 [初始化]：使目前正在进行设置的轴网操作重新开始，相当于删除本次设置的轴 网。执行该命令后，轴网绘制图形窗口中的内容全部清空。 [图中量取]：量取 CAD 图形中轴线的尺寸。 [调用已有轴网]：在点取此按钮后，弹出「调用已有轴网」对话框，可以调用以 前的轴网，进行再编辑，如图 2.1-3

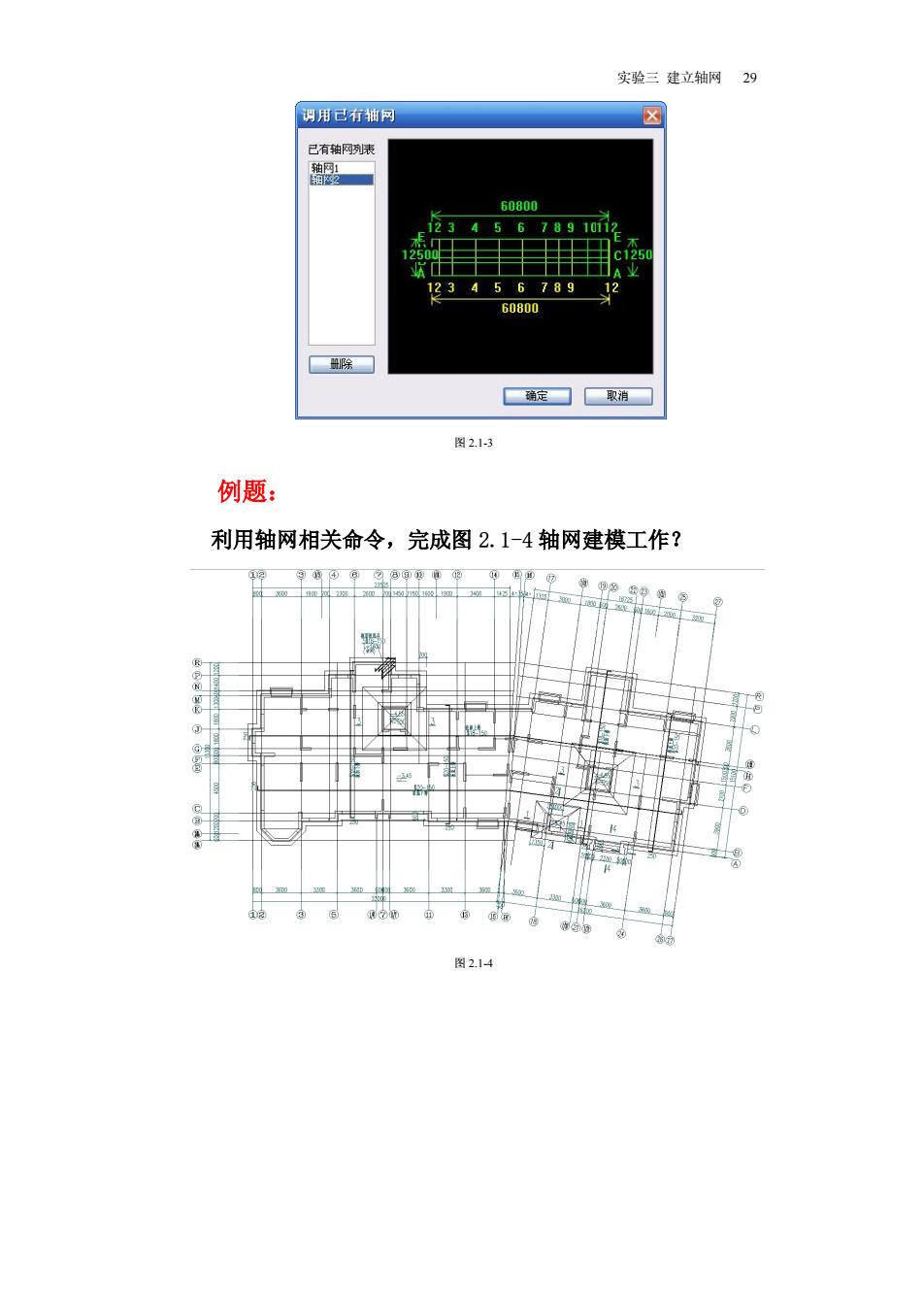

实验三建立轴网29 识用已行轴问 已有列 345 678910 12345 789 6080 除 一确定☐取消☐ 图213 例题： 利用轴网相关命令，完成图2.1-4轴网建模工作？ 图2.1
实验三 建立轴网 29 图 2.1-3 例题： 利用轴网相关命令，完成图 2.1-4 轴网建模工作？ 图 2.1-4

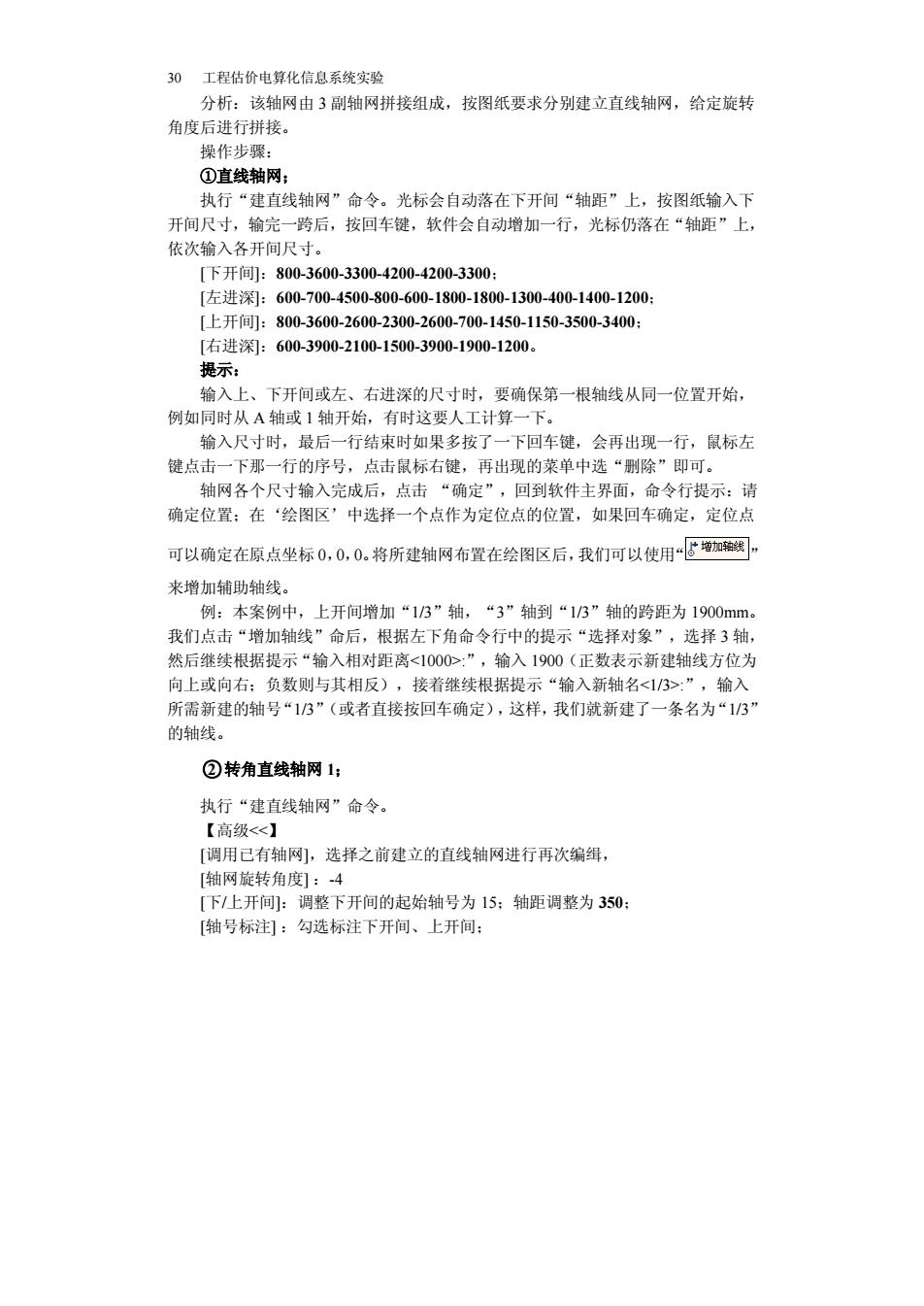

30工程估价电算化信息系统实验 分析：该轴网由3副轴网拼接组成，按图纸要求分别建立直线轴网，给定旋转 角度后进行拼接。 操作步 ①直线轴网： 执行“建直线轴网”命令。光标会自动落在下开间“轴距”上，按图纸输入下 开何尺寸，输完一骑后，按回车籍，软件会自动增加一行，光标仍落在“轴距”上， 依次输入各开间尺寸。 [下开间：800-3600-3300-4200-4200-3300 [左进深：600-700-4500-800-600-1800-1800-1300-400-1400-1200： [上开间：800-3600-2600-2300-2600-700-1450-1150-3500-3400： [右进深1：600-3900-2100-1500-3900-1900-1200。 提示： 输入上、下开间或左、右进深的尺寸时，要确保 一根轴线从同一位置开始 例如同时从A轴或1轴开始，有时这要人工计算一下。 输入尺寸时，最后一行结束时如果多按了一下回车键，会再出现一行，鼠标左 键点击一下那一行的序号，点击鼠标右键，再出现的菜单中选“别除”即可。 轴网名个尺十输入六成后，点击“确定”，回到软件主界面，命今行想示：请 确定位置：在‘绘图区'中选择一个点作为定位点的位置，如果回车确定，定位点 可以确定在原点坐标0,0,0。将所建轴网布置在绘图区后，我们可以使用一⑤增血钢 来增加辅助轴线。 例：本案例中，上开间增加“13”轴，“3”轴到“1/3”轴的跨距为1900mm 我们点击“增加轴线”命后，根据左下角命令行中的提示“选择对象”，选择3轴 然后继续根据提示“给入相对距离<100 输入1900（正数表示新建轴线方位为 向上或向右：负数则与其相反)，接着继续根据提示“输入新轴名<13>：”，输入 所需新建的轴号“13”（或者直接按回车确定），这样，我们就新建了一条名为“1/3” 的轴线。 回转角直线轴网1： 执行“建直线轴网”命令。 【高级<】 [调用已有轴网，选择之前建立的直线轴网进行再次编组， 轴树饰转角府们：4 【下上开间：调整下开间的起始轴号为15：轴距调整为350 [轴号标注：勾选标注下开间、上开间：
30 工程估价电算化信息系统实验 分析：该轴网由 3 副轴网拼接组成，按图纸要求分别建立直线轴网，给定旋转 角度后进行拼接。 操作步骤： ①直线轴网； 执行“建直线轴网”命令。光标会自动落在下开间“轴距”上，按图纸输入下 开间尺寸，输完一跨后，按回车键，软件会自动增加一行，光标仍落在“轴距”上， 依次输入各开间尺寸。 [下开间]：800-3600-3300-4200-4200-3300； [左进深]：600-700-4500-800-600-1800-1800-1300-400-1400-1200； [上开间]：800-3600-2600-2300-2600-700-1450-1150-3500-3400； [右进深]：600-3900-2100-1500-3900-1900-1200。 提示： 输入上、下开间或左、右进深的尺寸时，要确保第一根轴线从同一位置开始， 例如同时从 A 轴或 1 轴开始，有时这要人工计算一下。 输入尺寸时，最后一行结束时如果多按了一下回车键，会再出现一行，鼠标左 键点击一下那一行的序号，点击鼠标右键，再出现的菜单中选“删除”即可。 轴网各个尺寸输入完成后，点击 “确定”，回到软件主界面，命令行提示：请 确定位置；在‘绘图区’中选择一个点作为定位点的位置，如果回车确定，定位点 可以确定在原点坐标 0，0，0。将所建轴网布置在绘图区后，我们可以使用“ ” 来增加辅助轴线。 例：本案例中，上开间增加“1/3”轴，“3”轴到“1/3”轴的跨距为 1900mm。 我们点击“增加轴线”命后，根据左下角命令行中的提示“选择对象”，选择 3 轴， 然后继续根据提示“输入相对距离<1000>:”，输入 1900（正数表示新建轴线方位为 向上或向右；负数则与其相反），接着继续根据提示“输入新轴名<1/3>:”，输入 所需新建的轴号“1/3”（或者直接按回车确定），这样，我们就新建了一条名为“1/3” 的轴线。 ○2 转角直线轴网 1； 执行“建直线轴网”命令。 【高级<<】 [调用已有轴网]，选择之前建立的直线轴网进行再次编缉， [轴网旋转角度] ：-4 [下/上开间]：调整下开间的起始轴号为 15；轴距调整为 350； [轴号标注] ：勾选标注下开间、上开间；
