过程校制原狸与寇用我术) 中周她质大常（武议）安剑奇 2.2温度检测与变送 测温范围 类型 型式 原理 准确度(C) (C) 特点 常用种类 膨胀式 膨胀 -200-650 0.15 结构简单，响应速度慢，适于 汞温度计 就地测量 双金属式温度计 压力式 -20-600 0.55 具有防爆能力，响应速度慢， 液体压力温度计 压力 测量精度低，适远距离传送 蒸汽压力温度计 接触式 响应速度较快，测量精度高， 铂电阻温度计 热电阻 热阻效应 -200-850 0.015 适于低、中温度测量，输出信 铜电阻温度计 号能远距离传送 热感电阻温度计 响应速度快，测量精度高，线 热电偶 热电效应 N型、K型、E型、 -200-1800 2-10 性度差，适于中、高温度测量， J型、T型、B型 输出信号能远距离传送 响应速度快，线性度差，适于 非接触 辐射温度计 辐射式 热辐射 100-3000 1-20 式 中、高温度测量，测量精度易 光电高温计 受环境影响 红外测温计 12
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 2.2 温度检测与变送 类型 型式 原理 测温范围 (℃) 准确度(℃) 特点 常用种类 接 触 式 膨胀式 膨胀 -200~650 0.1~5 结构简单，响应速度慢，适于 就地测量 汞温度计 双金属式温度计 压力式 压力 -20~600 0.5~5 具有防爆能力，响应速度慢， 测量精度低，适远距离传送 液体压力温度计 蒸汽压力温度计 热电阻 热阻效应 -200~850 0.01~5 响应速度较快，测量精度高， 适于低、中温度测量，输出信 号能远距离传送 铂电阻温度计 铜电阻温度计 热敏电阻温度计 热电偶 热电效应 -200~1800 2~10 响应速度快，测量精度高，线 性度差，适于中、高温度测量， 输出信号能远距离传送 N型、K型、E型、 J型、T型、B型 非接触 式 辐射式 热辐射 100~3000 1~20 响应速度快，线性度差，适于 中、高温度测量，测量精度易 受环境影响 辐射温度计 光电高温计 红外测温计 12

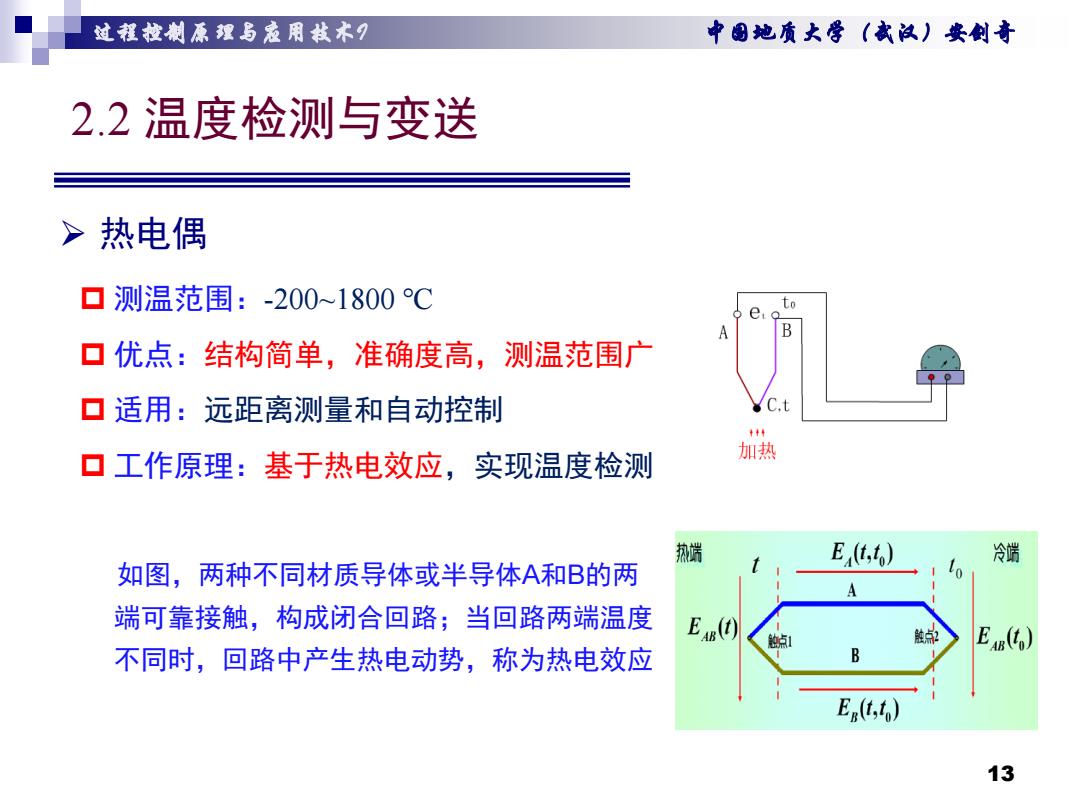

过程校制原狸与寇用我术 中周她质大学（武议）安剑寄 2.2温度检测与变送 >热电偶 ▣测温范围：-200~1800℃ to e:a 口优点：结构简单，准确度高，测温范围广 ▣适用：远距离测量和自动控制 C.t 111 ▣工作原理：基于热电效应，实现温度检测 加热 热端 E,) 冷端 如图，两种不同材质导体或半导体A和B的两 A 端可靠接触，构成闭合回路；当回路两端温度 E(t) 点1 E6) 不同时，回路中产生热电动势，称为热电效应 B E(6,) 13
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 2.2 温度检测与变送 热电偶 测温范围：-200~1800 ℃ 优点：结构简单，准确度高，测温范围广 适用：远距离测量和自动控制 工作原理：基于热电效应，实现温度检测 如图，两种不同材质导体或半导体A和B的两 端可靠接触，构成闭合回路；当回路两端温度 不同时，回路中产生热电动势，称为热电效应 13

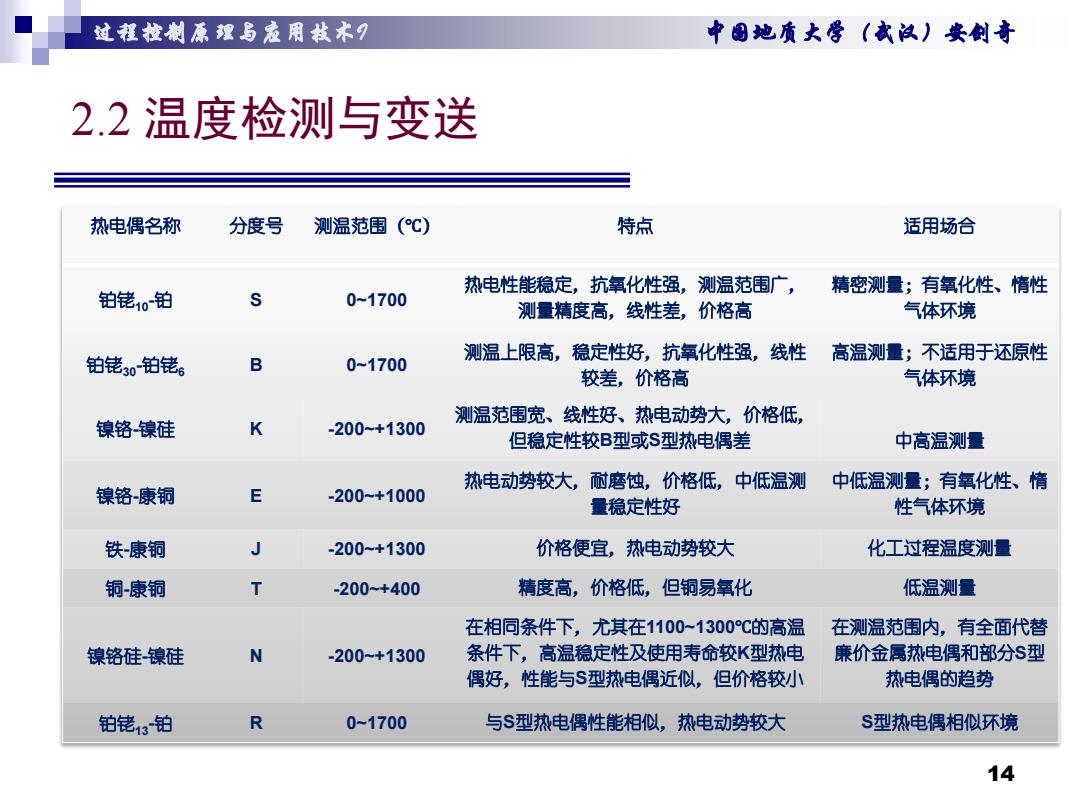

过程校制原狸与寇用我术) 中周她质大常（武议）安剑奇 2.2温度检测与变送 热电偶名称 分度号 测温范围（℃） 特点 适用场合 热电性能稳定，抗氧化性强，测温范围广， 精密测量；有氧化性、惰性 铂佬10铂 0-1700 测量精度高，线性差，价格高 气体环境 测温上限高，稳定性好，抗氧化性强，线性 高温测量；不适用于还原性 铂铑0铂佬6 B 0~1700 较差，价格高 气体环境 -200-+1300 测温范围宽、线性好、热电动势大，价格低， 镍铬镍硅 K 但稳定性较B型或$型热电偶差 中高温测量 热电动势较大，耐磨蚀，价格低，中低温测 中低温测量；有氧化性、惰 镍铬康铜 E -200~+1000 量稳定性好 性气体环境 铁康铜 -200~+1300 价格便宜，热电动势较大 化工过程温度测量 铜康铜 T -200-+400 精度高，价格低，但铜易氧化 低温测量 在相同条件下，尤其在1100~1300℃的高温 在测温范围内，有全面代替 镍铬硅镍硅 N -200-+1300 条件下，高温稳定性及使用寿命较K型热电 廉价金属热电偶和部分S型 偶好，性能与$型热电偶近似，但价格较小 热电偶的趋势 铂佬13铂 R 0-1700 与$型热电偶性能相似，热电动势较大 S型热电偶相似环境 14
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 2.2 温度检测与变送 热电偶名称 分度号 测温范围（℃） 特点 适用场合 铂铑10-铂 S 0~1700 热电性能稳定，抗氧化性强，测温范围广， 测量精度高，线性差，价格高 精密测量；有氧化性、惰性 气体环境 铂铑30-铂铑6 B 0~1700 测温上限高，稳定性好，抗氧化性强，线性 较差，价格高 高温测量；不适用于还原性 气体环境 镍铬-镍硅 K -200~+1300 测温范围宽、线性好、热电动势大，价格低， 但稳定性较B型或S型热电偶差 中高温测量 镍铬-康铜 E -200~+1000 热电动势较大，耐磨蚀，价格低，中低温测 量稳定性好 中低温测量；有氧化性、惰 性气体环境 铁-康铜 J -200~+1300 价格便宜，热电动势较大 化工过程温度测量 铜-康铜 T -200~+400 精度高，价格低，但铜易氧化 低温测量 镍铬硅-镍硅 N -200~+1300 在相同条件下，尤其在1100~1300℃的高温 条件下，高温稳定性及使用寿命较K型热电 偶好，性能与S型热电偶近似，但价格较小 在测温范围内，有全面代替 廉价金属热电偶和部分S型 热电偶的趋势 铂铑13-铂 R 0~1700 与S型热电偶性能相似，热电动势较大 S型热电偶相似环境 14
过程校制原狸与寇用我术) 中周她质大常（武议）安剑奇 2.2温度检测与变送 >热电阻 口组成：感温元件，绝缘体，保护套管和接线盒 口热电阻的感温元件，热电阻丝按照中间对折双绕方式缠绕在由陶瓷 或琉璃构成的绝缘骨架上 口常用的引线方式有：二线制，三线制和四线制 ▣电阻丝在支架上绕制，由玻璃或陶瓷作外保护层，防止有害气体腐 蚀和氧化。绕制中采用中间对折双绕方式，避免感应电动势 电阻体 不锈铜管 接线盒 阳电时特 陶绕偏维餐套 安装流件 H 保护 制电府鞋 制电则料植的 间每龙两口心并程P食程 一集由库量材自着 热电角叶形 电阻丝 15
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 2.2 温度检测与变送 热电阻 组成：感温元件，绝缘体，保护套管和接线盒 热电阻的感温元件，热电阻丝按照中间对折双绕方式缠绕在由陶瓷 或琉璃构成的绝缘骨架上 常用的引线方式有：二线制，三线制和四线制 电阻丝在支架上绕制，由玻璃或陶瓷作外保护层，防止有害气体腐 蚀和氧化。 绕制中采用中间对折双绕方式，避免感应电动势 15

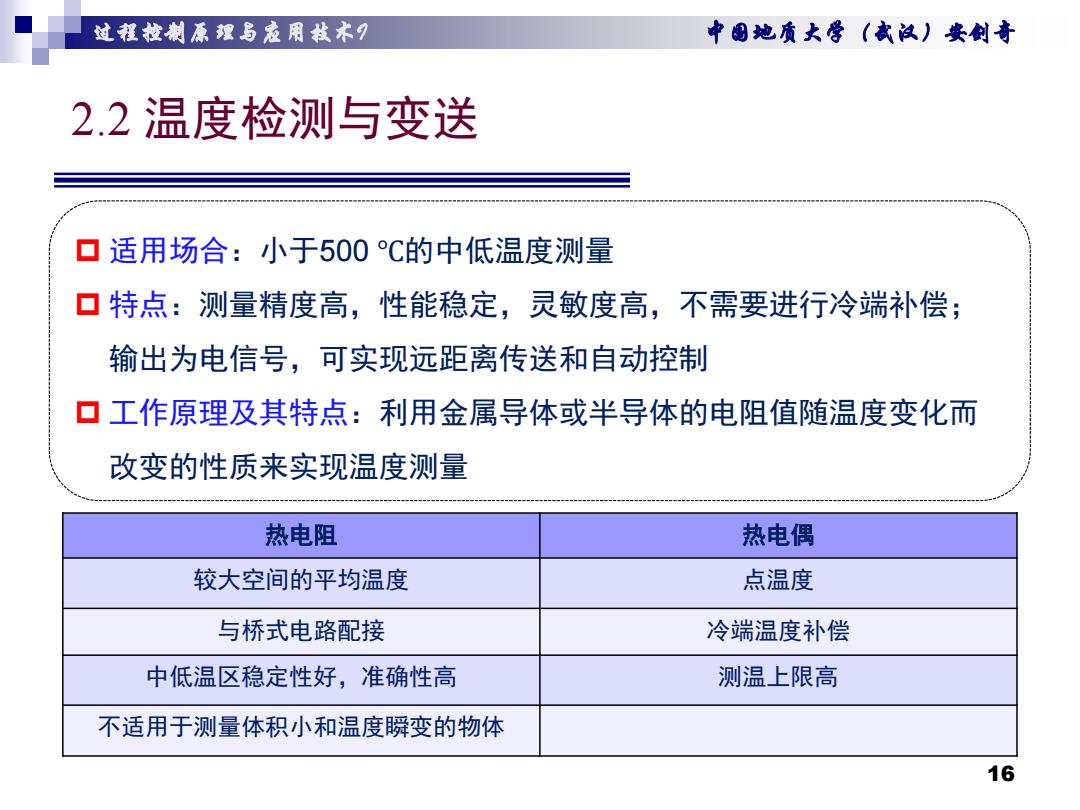

过程拉制原理与寇用栽术9 中周她质大学（武议）安剑奇 2.2温度检测与变送 ▣适用场合：小于500℃的中低温度测量 口特点：测量精度高，性能稳定，灵敏度高，不需要进行冷端补偿； 输出为电信号，可实现远距离传送和自动控制 口工作原理及其特点：利用金属导体或半导体的电阻值随温度变化而 改变的性质来实现温度测量 热电阻 热电偶 较大空间的平均温度 点温度 与桥式电路配接 冷端温度补偿 中低温区稳定性好，准确性高 测温上限高 不适用于测量体积小和温度瞬变的物体 16
过程控制原理与应用技术I 中国地质大学（武汉）安剑奇 2.2 温度检测与变送 热电阻 热电偶 较大空间的平均温度 点温度 与桥式电路配接 冷端温度补偿 中低温区稳定性好，准确性高 测温上限高 不适用于测量体积小和温度瞬变的物体 适用场合：小于500 ℃的中低温度测量 特点：测量精度高，性能稳定，灵敏度高，不需要进行冷端补偿； 输出为电信号，可实现远距离传送和自动控制 工作原理及其特点：利用金属导体或半导体的电阻值随温度变化而 改变的性质来实现温度测量 16
