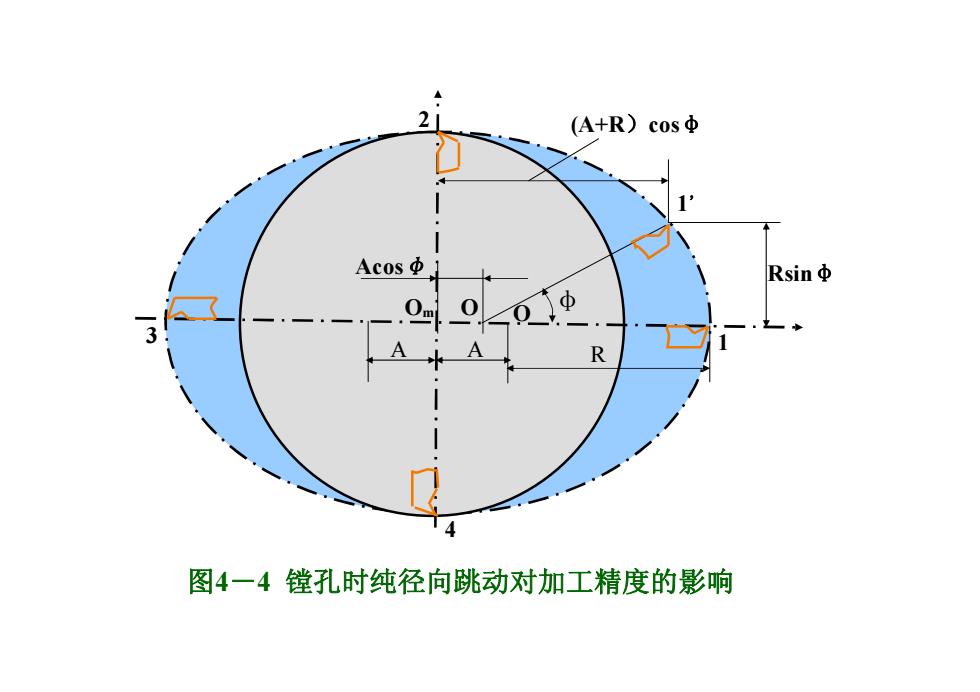

(A+R)cos ΦAcosdRsin dAAR4图4一4镗孔时纯径向跳动对加工精度的影响
A A R Om φ 1 1 ， Acosφ O 2 3 4 O Rsinφ (A+R）cosφ 图4－4 镗孔时纯径向跳动对加工精度的影响

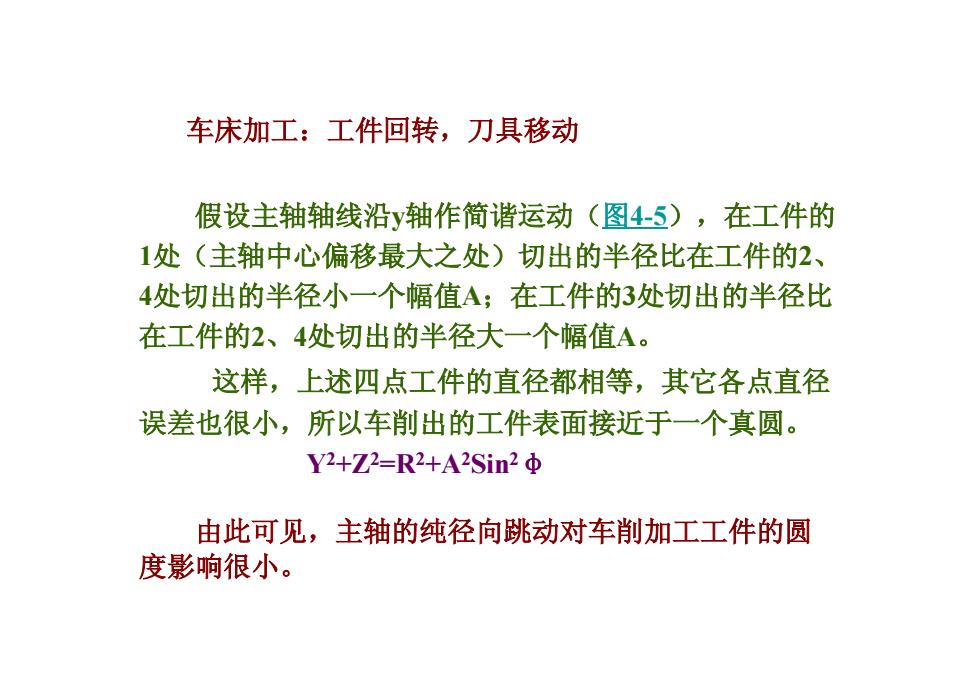

车床加工：工件回转，刀具移动假设主轴轴线沿y轴作简谐运动（图4-5），在工件的1处（主轴中心偏移最大之处）切出的半径比在工件的2、4处切出的半径小一个幅值A：在工件的3处切出的半径比在工件的2、4处切出的半径大一个幅值A。这样，上述四点工件的直径都相等，其它各点直径误差也很小，所以车削出的工件表面接近于一个真圆。Y2+Z2-R2+A2Sin2d由此可见，主轴的纯径向跳动对车削加工工件的圆度影响很小
车床加工：工件回转，刀具移动 假设主轴轴线沿y轴作简谐运动（图4-5），在工件的 1处（主轴中心偏移最大之处）切出的半径比在工件的2、 4处切出的半径小一个幅值A；在工件的3处切出的半径比 在工件的2、4处切出的半径大一个幅值A。 这样，上述四点工件的直径都相等，其它各点直径 误差也很小，所以车削出的工件表面接近于一个真圆。 Y2+Z2=R2+A2Sin2φ 由此可见，主轴的纯径向跳动对车削加工工件的圆 度影响很小

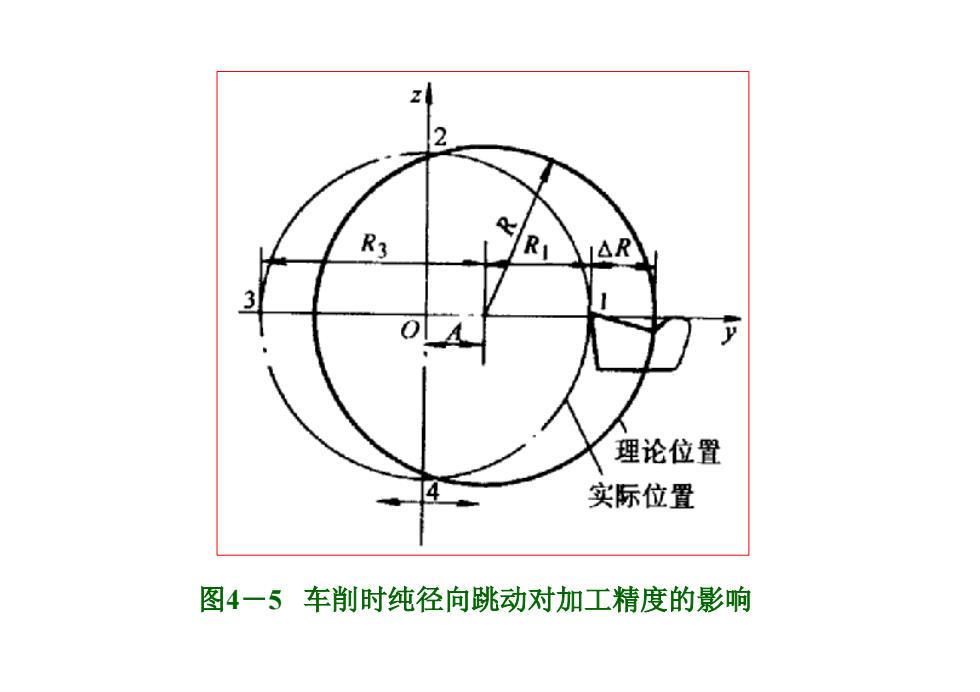

72R3RAROA理论位置0实际位置图4一5车削时纯径向跳动对加工精度的影响
图4－5 车削时纯径向跳动对加工精度的影响

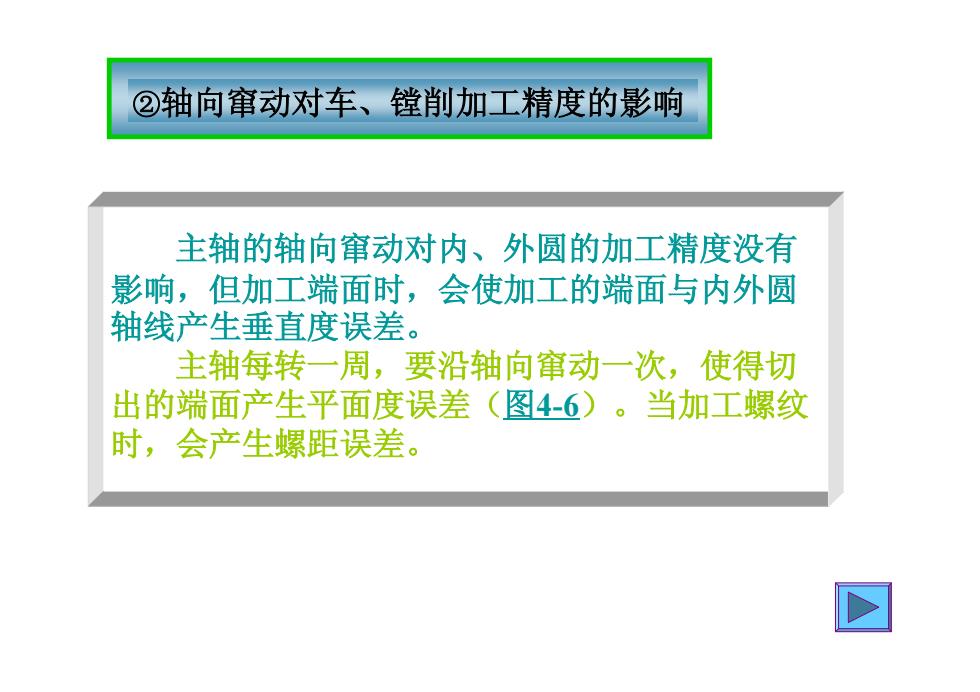

②轴向窜动对车、镗削加工精度的影响主轴的轴向窜动对内、外圆的加工精度没有影响，但加工端面时，会使加工的端面与内外圆轴线产生垂直度误差。主轴每转一周，要沿轴向窜动一次，使得切出的端面产生平面度误差（图4-6）。当加工螺纹时，会产生螺距误差
②轴向窜动对车、镗削加工精度的影响 主轴的轴向窜动对内、外圆的加工精度没有 影响，但加工端面时，会使加工的端面与内外圆 轴线产生垂直度误差。 主轴每转一周，要沿轴向窜动一次，使得切 出的端面产生平面度误差（图4-6）。当加工螺纹 时，会产生螺距误差

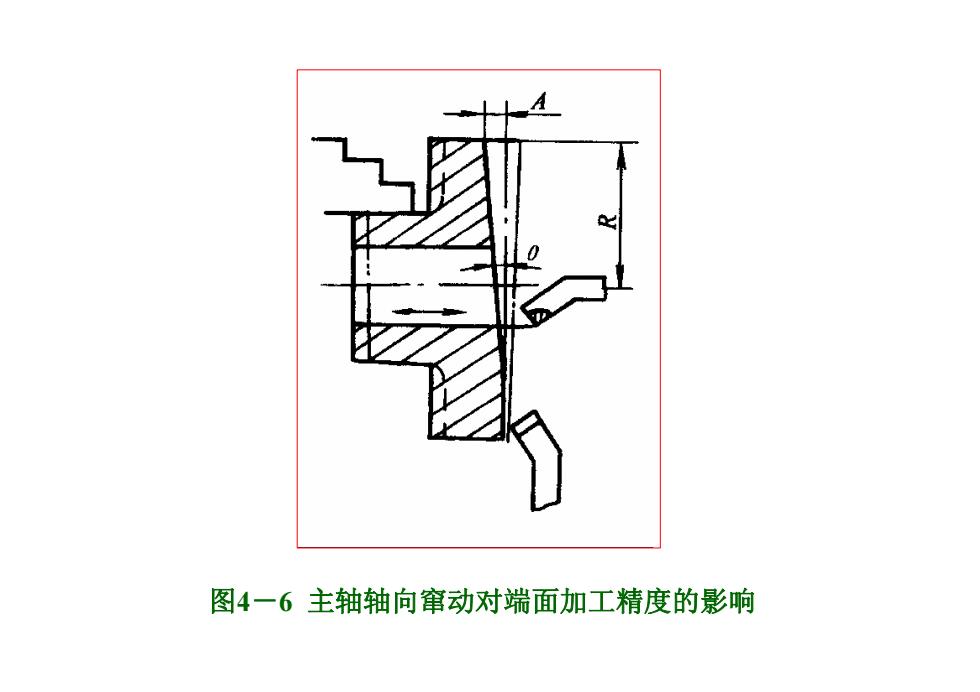

图4一6主轴轴向窜动对端面加工精度的影响
图4－6 主轴轴向窜动对端面加工精度的影响
