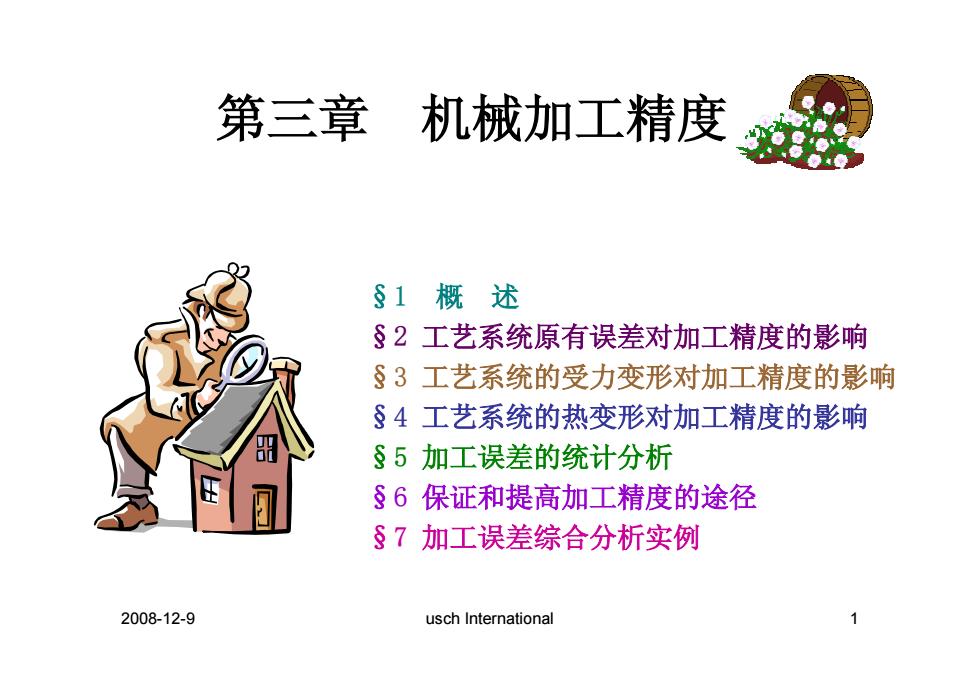

第三章机械加工精度$1概述82工艺系统原有误差对加工精度的影响83工艺系统的受力变形对加工精度的影响84工艺系统的热变形对加工精度的影响十加工误差的统计分析5n186保证和提高加工精度的途径87.加工误差综合分析实例2008-12-9usch International
2008-12-9 usch International 1 第三章 机械加工精度 §1 概 述 §2 工艺系统原有误差对加工精度的影响 §3 工艺系统的受力变形对加工精度的影响 §4 工艺系统的热变形对加工精度的影响 §5 加工误差的统计分析 §6 保证和提高加工精度的途径 §7 加工误差综合分析实例

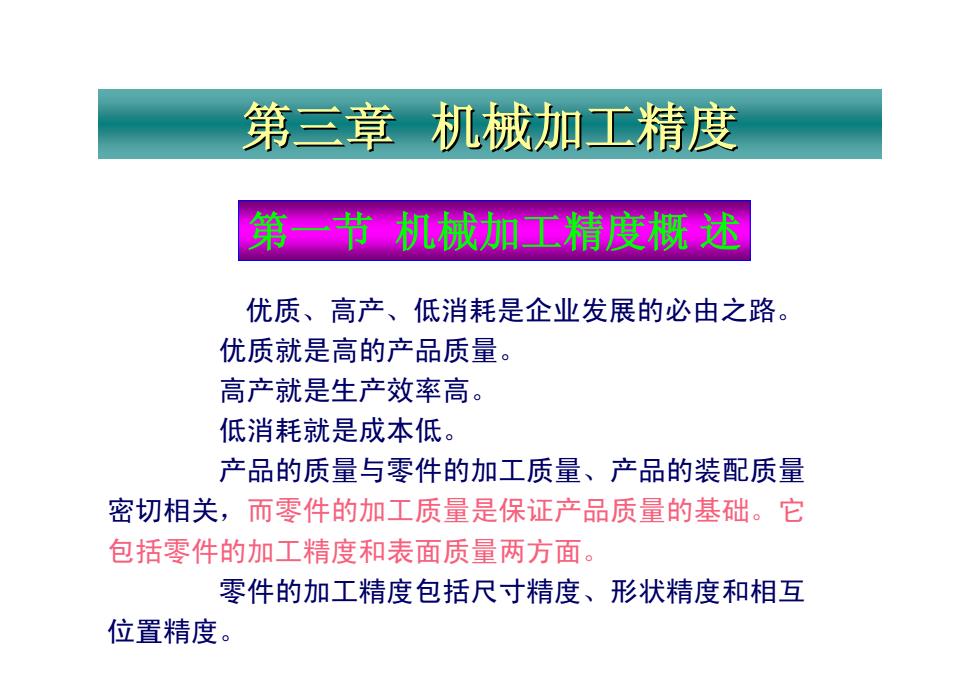

第三章机械加工精度第一节机械加工精度概述优质、高产、低消耗是企业发展的必由之路。优质就是高的产品质量。高产就是生产效率高。低消耗就是成本低。产品的质量与零件的加工质量、产品的装配质量密切相关，而零件的加工质量是保证产品质量的基础。它包括零件的加工精度和表面质量两方面。零件的加工精度包括尺寸精度、形状精度和相互位置精度
第三章 机械加工精度 优质、高产、低消耗是企业发展的必由之路。 优质就是高的产品质量。 高产就是生产效率高。 低消耗就是成本低。 产品的质量与零件的加工质量、产品的装配质量 密切相关，而零件的加工质量是保证产品质量的基础。它 包括零件的加工精度和表面质量两方面。 零件的加工精度包括尺寸精度、形状精度和相互 位置精度。 第一节 机械加工精度概 述
加工精度与加工误差1.加工精度加工精度是指零件加工后的实际几何参数（尺寸形状及各表面相互位置等参数）与理想几何参数的符合程度。符合程度越高，加工精度就越高。反之，越低。表面绝对平面、圆柱面理想几何参数等>位置垂直、同绝对平行、轴等；尺寸位于公差带中心
一、加工精度与加工误差 加工精度是指零件加工后的实际几何参数（尺寸、 形状及各表面相互位置等参数）与理想几何参数的符合程 度。符合程度越高，加工精度就越高。反之，越低。 理想几何参数 Ø Ø表面——绝对平面、圆柱面 等； Ø位置——绝对平行、垂直、同 轴等； Ø尺寸——位于公差带中心。 1.加工精度

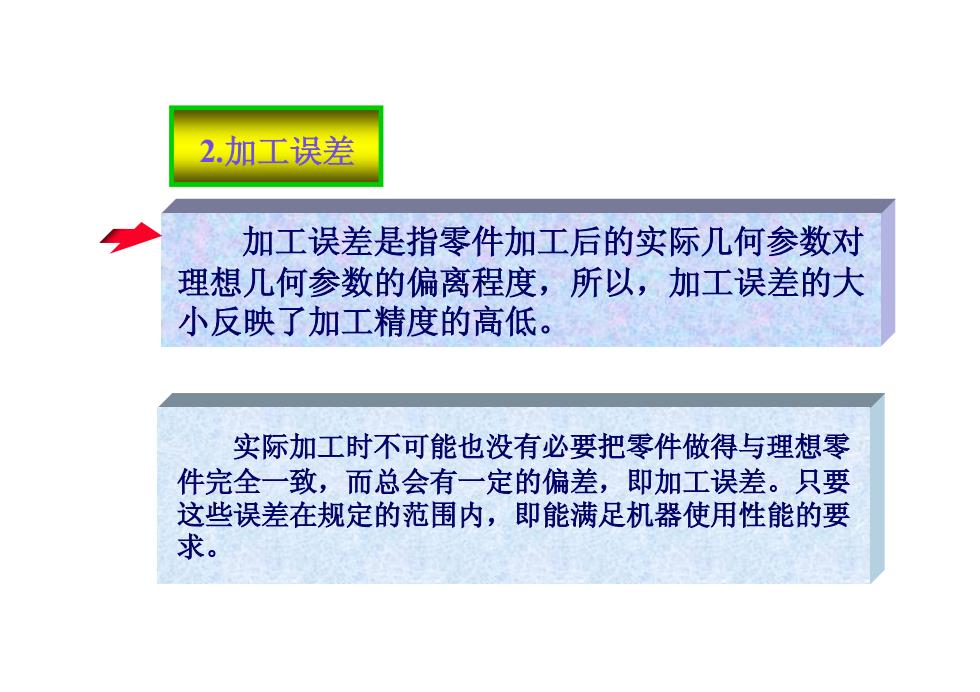

2.加工误差加工误差是指零件加工后的实际几何参数对理想几何参数的偏离程度，所以，加工误差的大小反映了加工精度的高低。实际加工时不可能也没有必要把零件做得与理想零件完全一致，而总会有一定的偏差，即加工误差。只要这些误差在规定的范围内，即能满足机器使用性能的要求
加工误差是指零件加工后的实际几何参数对 理想几何参数的偏离程度，所以，加工误差的大 小反映了加工精度的高低。 实际加工时不可能也没有必要把零件做得与理想零 件完全一致，而总会有一定的偏差，即加工误差。只要 这些误差在规定的范围内，即能满足机器使用性能的要 求。 2.加工误差

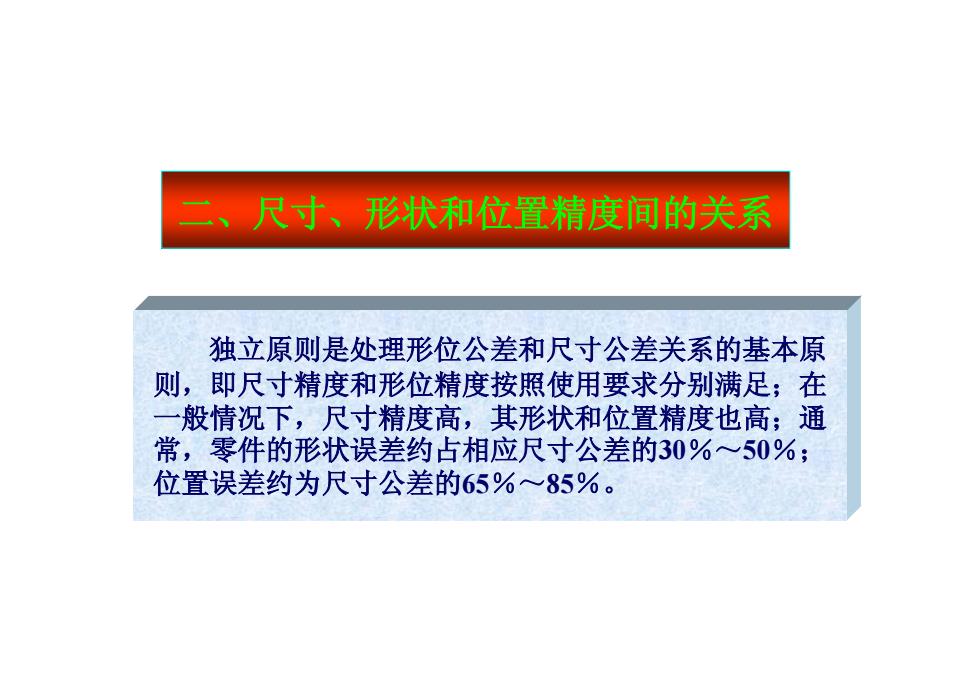

二、尺寸、形状和位置精度间的关系独立原则是处理形位公差和尺寸公差关系的基本原则，即尺寸精度和形位精度按照使用要求分别满足：在一般情况下，尺寸精度高，其形状和位置精度也高；通常，零件的形状误差约占相应尺寸公差的30%～50%；位置误差约为尺寸公差的65%～85%
二、尺寸、形状和位置精度间的关系 独立原则是处理形位公差和尺寸公差关系的基本原 则，即尺寸精度和形位精度按照使用要求分别满足；在 一般情况下，尺寸精度高，其形状和位置精度也高；通 常，零件的形状误差约占相应尺寸公差的30％～50％； 位置误差约为尺寸公差的65％～85％
