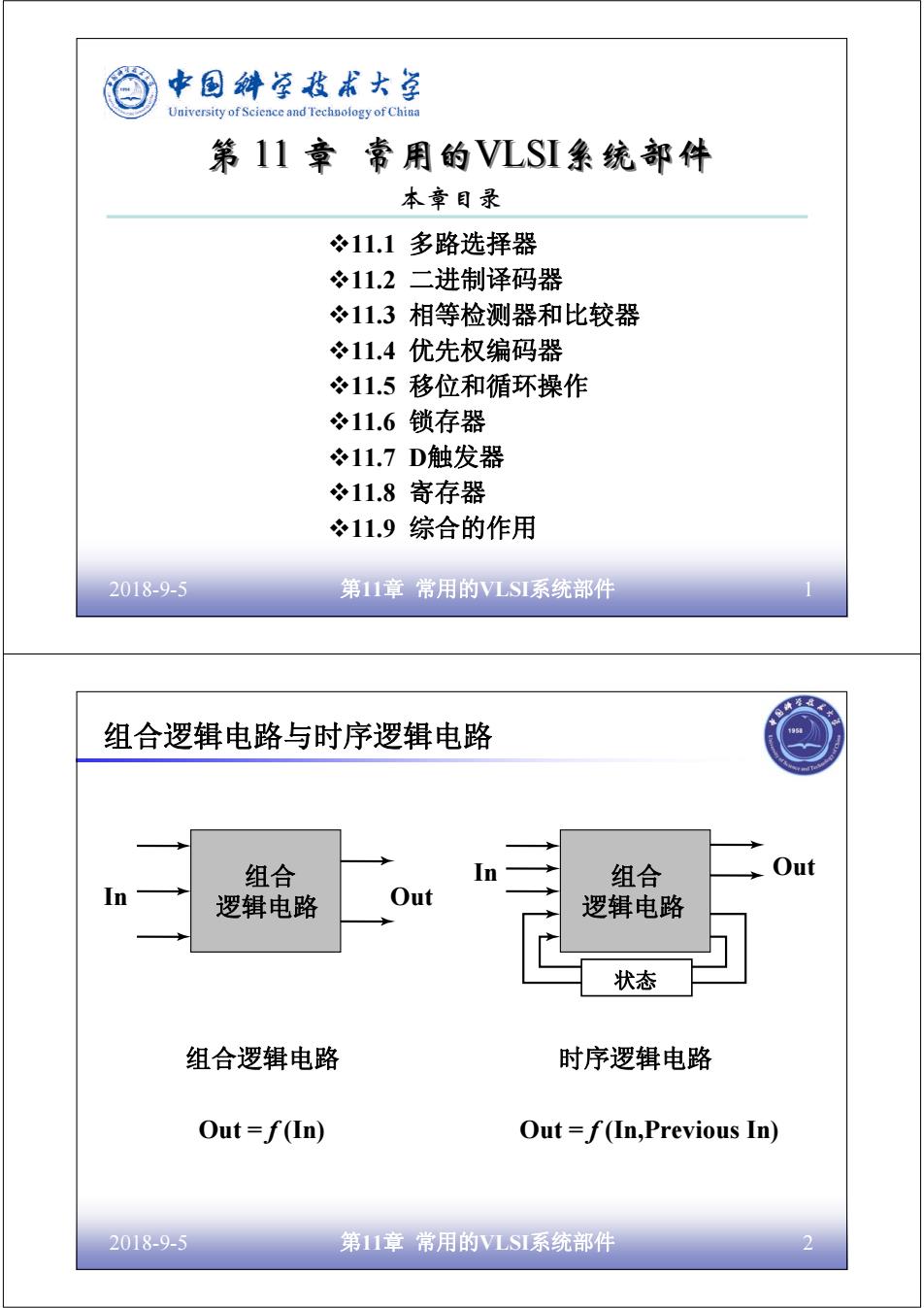

中国绅学我术大学 University of Science and Technology of China 第11章常用的VLSI象统部件 本章目录 11.1多路选择器 11.2二进制译码器 11.3相等检测器和比较器 ÷11.4优先权编码器 11.5移位和循环操作 11.6锁存器 11.7D触发器 11.8寄存器 g11.9 综合的作用 2018-9-5 第11章常用的VLSI系统部件 组合逻辑电路与时序逻辑电路 组合 In 组合 Out In 逻辑电路 Out 逻辑电路 状态 组合逻辑电路 时序逻辑电路 Out=f(In) Out=f(In,Previous In) 2018-9-5 第11章常用的VLSI系统部件
2018-9-5 第11章 常用的VLSI系统部件 1 第 11 章 常用的 VLSI系统部件 本章目录 11.1 多路选择器 11.2 二进制译码器 11.3 相等检测器和比较器 11.4 优先权编码器 11.5 移位和循环操作 11.6 锁存器 11.7 D触发器 11.8 寄存器 11.9 综合的作用 2018-9-5 第11章 常用的VLSI系统部件 2 组合逻辑电路 时序逻辑电路 Out = f (In) Out = f (In,Previous In) 组合 In 逻辑电路 Out Out In 状态 组合 逻辑电路 组合逻辑电路与时序逻辑电路
§11.6锁存器 © 1 双稳态电路与环形振荡器 闭环反相器组合 (a)Bistable circuit (b)Ring oscillator Figure 11.33 Closed-loop inverter configurations 两个反相器：双稳态电路 三个反相器：环形振荡器 反相器的延迟时间：。2m :环振的工作频率；：反相器的级数，n为奇数 2018-9-5 第11章常用的VLSI系统部件 §11.6锁存器 2锁存器 (1)SR锁存器 (a)Logic diagram (b)CMOS circuit 2018-9-5 第11章常用的VLSI系统部件
2018-9-5 第11章 常用的VLSI系统部件 3 §11.6 锁存器 1 双稳态电路与环形振荡器 闭环反相器组合 两个反相器：双稳态电路 三个反相器：环形振荡器 反相器的延迟时间： nf t p 2 1 = f：环振的工作频率；n：反相器的级数，n为奇数 2018-9-5 第11章 常用的VLSI系统部件 4 2 锁存器 (1) SR锁存器 1 §11.6 锁存器
§11.6锁存器 (2)钟控SR锁存器 (a)Logic diagram (b)CMOS circuit 2018-9-5 第11章常用的VLSI系统部件 §11.6锁存器 (3)钟控D锁存器 AOI D D D Q En p+9 En (a)Symbol (b)Logic diagram Figure 11.31 Gated D-latch with Enable control 2018-9-5 第11章常用的VLSI系统部件 6
2018-9-5 第11章 常用的VLSI系统部件 5 (2) 钟控SR锁存器 1 §11.6 锁存器 2018-9-5 第11章 常用的VLSI系统部件 6 §11.6 锁存器 (3) 钟控D锁存器

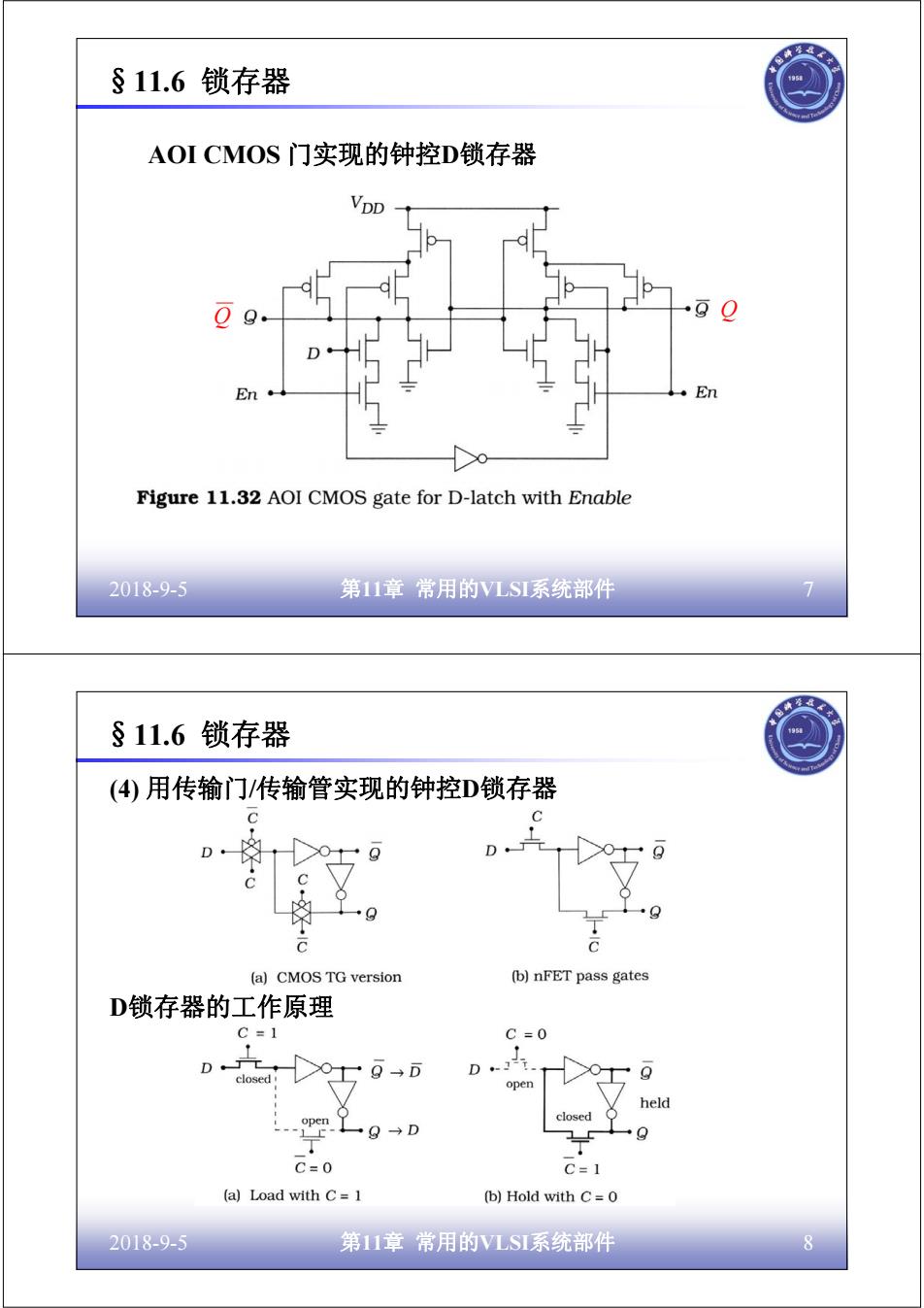

§11.6锁存器 AOI CMOS门实现的钟控D锁存器 VpD q。 .90 D En En Figure 11.32 AOI CMOS gate for D-latch with Enable 2018-9-5 第11章常用的VLSI系统部件 §11.6锁存器 (4)用传输门/传输管实现的钟控D锁存器 D (a)CMOS TG version (b)nFET pass gates D锁存器的工作原理 C=1 C=0 D无 closed open held p.g→D closed C=0 C=1 (a)Load with C=1 (b)Hold with C=0 2018-9-5 第11章常用的VLSI系统部件 8
2018-9-5 第11章 常用的VLSI系统部件 7 §11.6 锁存器 AOI CMOS 门实现的钟控D锁存器 Q Q 2018-9-5 第11章 常用的VLSI系统部件 8 §11.6 锁存器 (4) 用传输门/传输管实现的钟控D锁存器 D锁存器的工作原理
§11.7D触发器 1主从D触发器 D 正沿 1 装载主 传送至 锁存器 从锁存器 M4 0 0 图11.39主从D触发器 边沿触发DFF的符号 D D 9 0。 (a)Positive edge- (b)Negative edge- triggered DFF triggered DFF 2018-9-5 第11章常用的VLSI系统部件 §11.7D触发器 另一种主从DFF电路 0 Figure 11.41 Alternate circuitry for the master-slave DFF 思考：上图结构的DFF设计好不好？ 2018-9-5 第11章常用的VLSI系统部件 10
2018-9-5 第11章 常用的VLSI系统部件 9 §11.7 D触发器 1 主从D触发器 边沿触发DFF的符号 2018-9-5 第11章 常用的VLSI系统部件 10 §11.7 D触发器 另一种主从 DFF 电路 思考：上图结构的DFF设计好不好？
