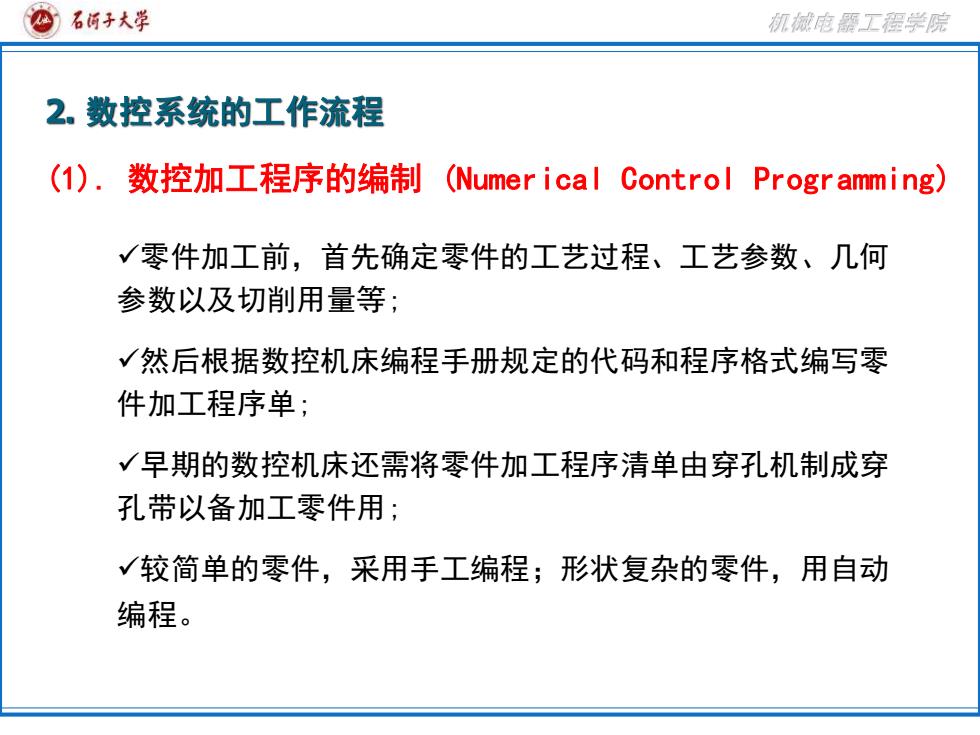

②石阿于大学 机械庖丽工程学院 2.数控系统的工作流程 (1).数控加工程序的编制 (Numer ical Control Programming) √零件加工前，首先确定零件的工艺过程、工艺参数、几何 参数以及切削用量等； √然后根据数控机床编程手册规定的代码和程序格式编写零 件加工程序单； √早期的数控机床还需将零件加工程序清单由穿孔机制成穿 孔带以备加工零件用； √较简单的零件，采用手工编程；形状复杂的零件，用自动 编程
(1). 数控加工程序的编制 (Numerical Control Programming) 2. 数控系统的工作流程 ✓零件加工前，首先确定零件的工艺过程、工艺参数、几何 参数以及切削用量等; ✓然后根据数控机床编程手册规定的代码和程序格式编写零 件加工程序单; ✓早期的数控机床还需将零件加工程序清单由穿孔机制成穿 孔带以备加工零件用; ✓较简单的零件，采用手工编程；形状复杂的零件，用自动 编程
恋石阿子大学 机械庖爵工程学院 2.数控系统的工作流程 (2).输入(Input): >任务：把零件程序、控制参数和补偿数据输入到数控装置中去。 >方法：因输入设备而异，有纸带阅读机输入、键盘输入、磁带和 磁盘输入以及通信方式输入。 >工作方式： (1)边输入边加工，即在前一个程序段加工时，输入后一个程序段的 内容； (2)一次性地将整个零件加工程序输入到数控装置的内部存储器中， 加工时再把一个个程序段从存储器中调用进行处理
主要内容 ➢任务：把零件程序、控制参数和补偿数据输入到数控装置中去。 ➢方法：因输入设备而异，有纸带阅读机输入、键盘输入、磁带和 磁盘输入以及通信方式输入。 ➢工作方式： (1)边输入边加工，即在前一个程序段加工时，输入后一个程序段的 内容； (2)一次性地将整个零件加工程序输入到数控装置的内部存储器中， 加工时再把一个个程序段从存储器中调用进行处理。 2. 数控系统的工作流程 (2). 输入(Input)：

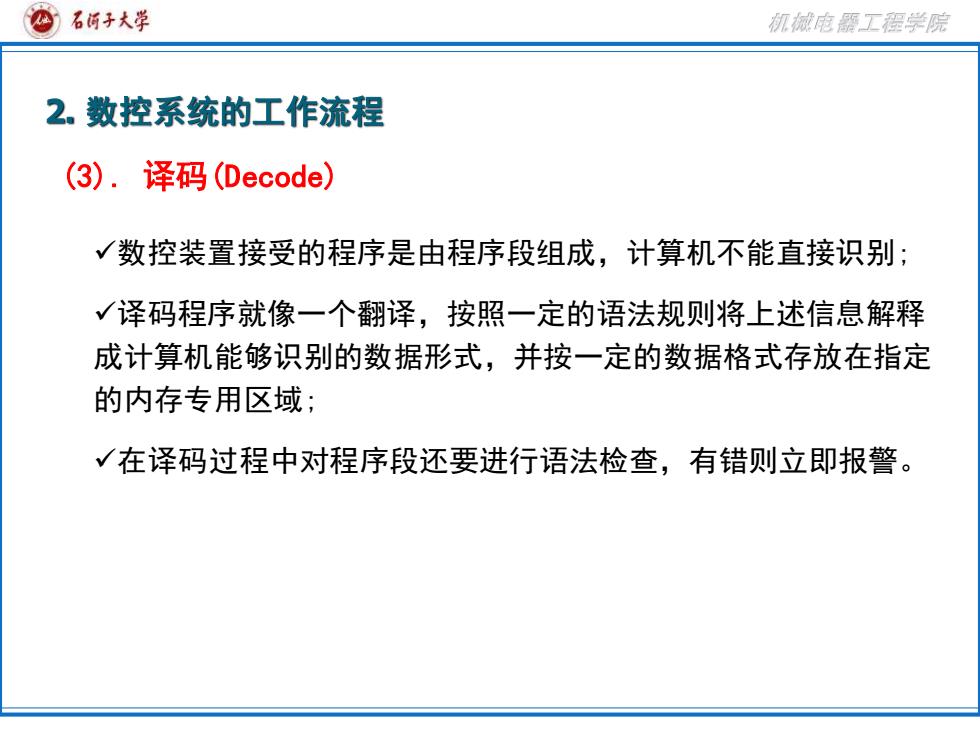

②石阿子大学 机械庖爵工程学院 2.数控系统的工作流程 (3).译码Decode) √数控装置接受的程序是由程序段组成，计算机不能直接识别； √译码程序就像一个翻译，按照一定的语法规则将上述信息解释 成计算机能够识别的数据形式，并按一定的数据格式存放在指定 的内存专用区域； √在译码过程中对程序段还要进行语法检查，有错则立即报警
主要内容 (3). 译码(Decode) 2. 数控系统的工作流程 ✓数控装置接受的程序是由程序段组成，计算机不能直接识别; ✓译码程序就像一个翻译，按照一定的语法规则将上述信息解释 成计算机能够识别的数据形式，并按一定的数据格式存放在指定 的内存专用区域; ✓在译码过程中对程序段还要进行语法检查，有错则立即报警
恋石阿子大学 机械砲爵工强学院 2.数控系统的工作流程 (4).刀具补偿(Cutter Compensation) √零件加工程序通常是按零件轮廓轨迹编制的； √刀具补偿的作用：把零件轮廓轨迹转换成刀具中心 轨迹运动，加工出所要求的零件轮廓； √刀具补偿方式：刀具半径补偿和刀具长度补偿
主要内容 (4). 刀具补偿(Cutter Compensation) 2. 数控系统的工作流程 ✓ 零件加工程序通常是按零件轮廓轨迹编制的; ✓刀具补偿的作用：把零件轮廓轨迹转换成刀具中心 轨迹运动，加工出所要求的零件轮廓； ✓刀具补偿方式：刀具半径补偿和刀具长度补偿
②石问子大学 机城鹿题工磊学院 2.数控系统的工作流程 (5).插补(Interpolation) √插补的目的是控制加工运动，使刀具相对于工件作出 符合零件轮廓轨迹的相对运动； √插补是在已知曲线的种类、起点、终点和进给速度的 条件下，在曲线的起、终点之间进行“数据点的密化”。 在每个插补周期内运行一次插补程序，形成一个个微小 的直线数据段
主要内容 (5). 插补(Interpolation) 2. 数控系统的工作流程 ✓插补的目的是控制加工运动，使刀具相对于工件作出 符合零件轮廓轨迹的相对运动； ✓插补是在已知曲线的种类、起点、终点和进给速度的 条件下，在曲线的起、终点之间进行“数据点的密化” 。 在每个插补周期内运行一次插补程序，形成一个个微小 的直线数据段
