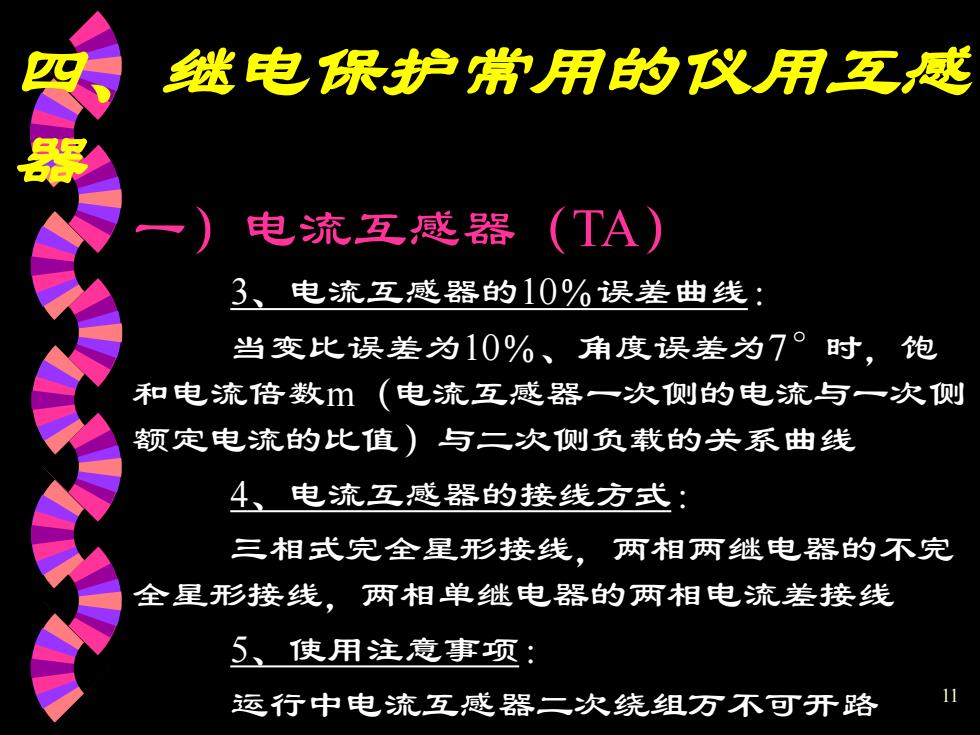

继电保护用的仪用互感 电流互感器 (TA) 3、电流互感器的10%误差曲线： 当变比误差为10%、角度误差为7°时，饱 和电流陪数（电流互感器一次侧的电流与一次侧 额定电流的比值)与二次侧负载的关系曲线 4、电流互感器的接线方式： 三相式完全星形接线，两相两继电器的不完 全 星形接线，两相单继电器的两相电流差接线 5、使用注意事项 运行中电流互感器二次绕组万不可开路
11 四、继电保护常用的仪用互感 器 一）电流互感器（TA） 3、电流互感器的10％误差曲线： 当变比误差为10％、角度误差为7°时，饱 和电流倍数m（电流互感器一次侧的电流与一次侧 额定电流的比值）与二次侧负载的关系曲线 4、电流互感器的接线方式： 三相式完全星形接线，两相两继电器的不完 全星形接线，两相单继电器的两相电流差接线 5、使用注意事项： 运行中电流互感器二次绕组万不可开路

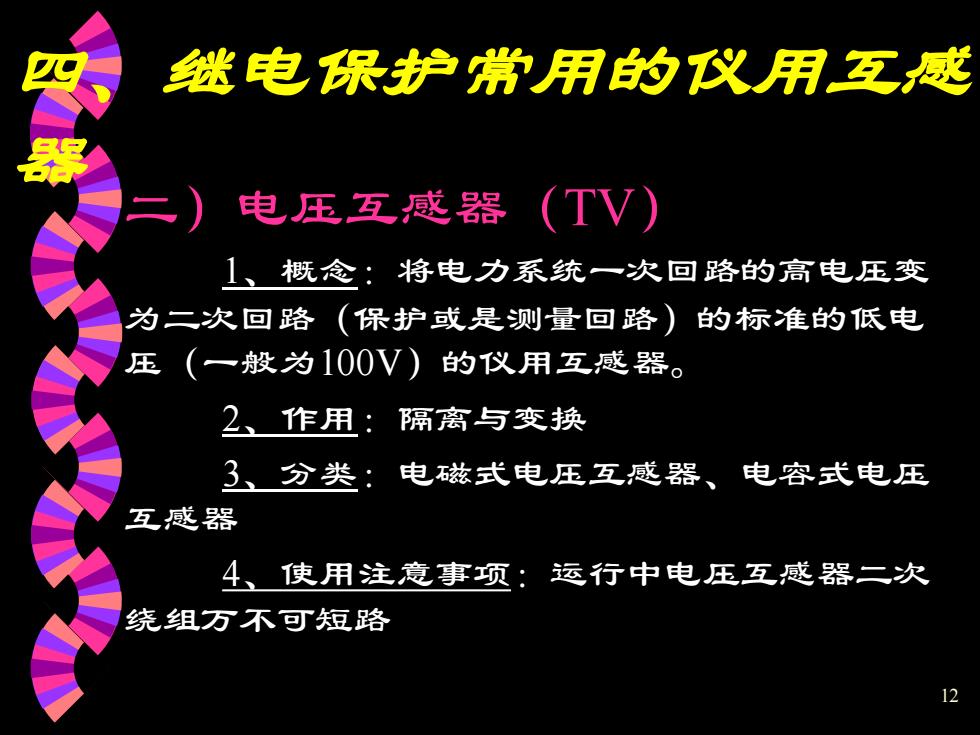

继电保护常用的义用互感 器 电压互感器 1、 概念：将电力系统一次回路的高电压变 为二次回路（保护或是测量回路）的标准的低电 压 (一般为100V)的仪用互感器。 2、作用：隔离与变换 3、分类：电磁式电压互感器、 电容式电压 互感器 4、使用注意事项： 运行中电压互感器二次 绕组万不可短路 12
12 二）电压互感器（TV） 1、概念：将电力系统一次回路的高电压变 为二次回路（保护或是测量回路）的标准的低电 压（一般为100V）的仪用互感器。 2、作用：隔离与变换 3、分类：电磁式电压互感器、电容式电压 互感器 4、使用注意事项：运行中电压互感器二次 绕组万不可短路 四、继电保护常用的仪用互感 器

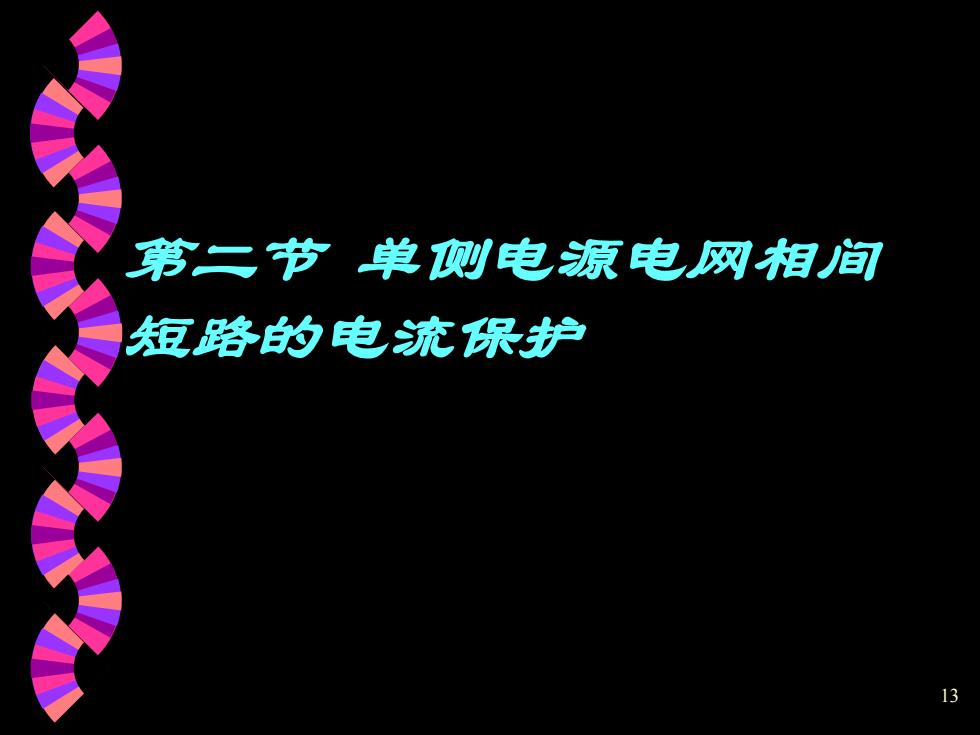

第二节单侧测电源电网相间 短路的电流保护
13 第二节 单侧电源电网相间 短路的电流保护

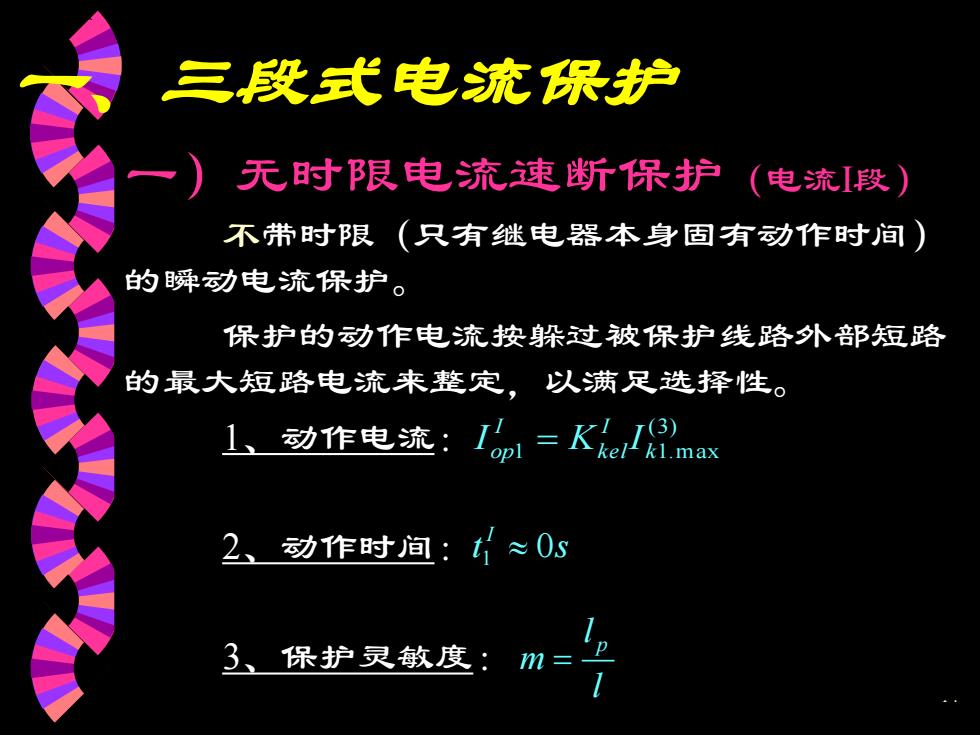

三段式电流保护 无时限电流速断保护 (电流I段) 不带时限（只有继电器本身固有动作时间） 的瞬动电流保护。 保护的动作电流按躲过被保护线路外部短路 的最大短路电流来整定，以满足选择性。 1、 动作电流：p=K1ms 2、动作时间：t行≈0s 3、保护灵敏度： m=
14 一、三段式电流保护 一）无时限电流速断保护（电流I段） 不带时限（只有继电器本身固有动作时间） 的瞬动电流保护。 保护的动作电流按躲过被保护线路外部短路 的最大短路电流来整定，以满足选择性。 1、动作电流： 2、动作时间： 3、保护灵敏度： (3) 1 k1.max I kel I op I = K I (3) 1 k1.max I kel I op I = K I t s I 1 0 t s I 1 0 l l m p = l l m p =

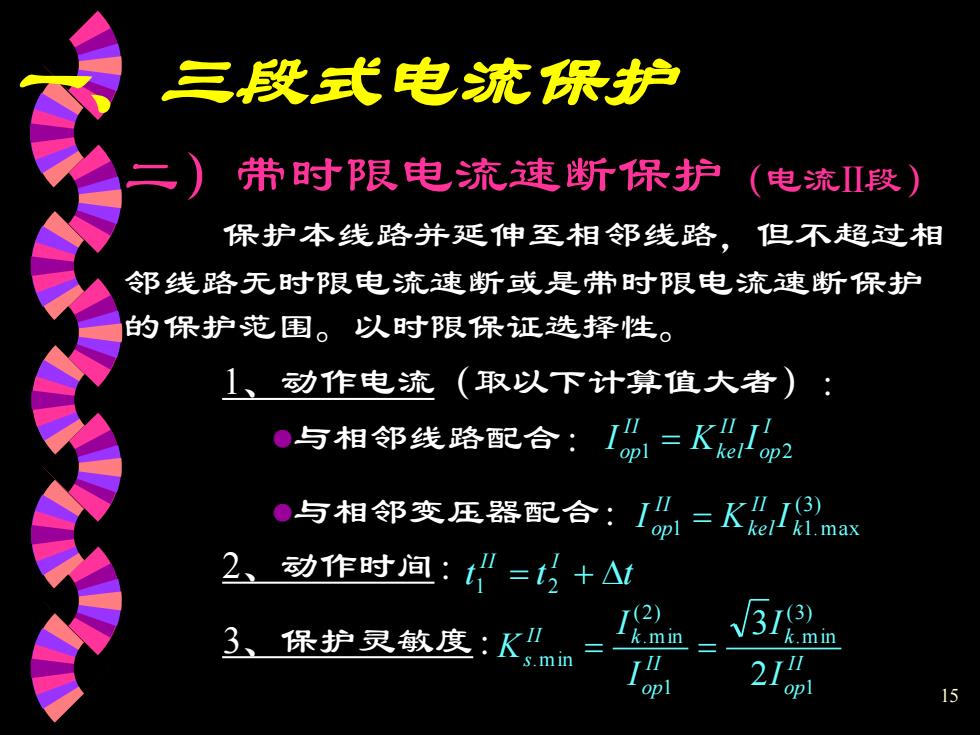

三段式电流保护 带时限电流速断保护 (电流Ⅱ段) 保护本线路并延伸至相邻线路，但不超过相 邻线路无时限电流速断或是带时限电流速断保护 的保护范围。以时限保证选择性。 、 动作电流（取以下计算值大者） ①与相邻线路配合 : opl =K 0p2 ●与相邻变压器配合： 2、动作时间：t∥=巧+△1 T(2) 2T(3) 3、保护灵敏度：Kmn k.min k.min op 20 p 15
15 一、三段式电流保护 二）带时限电流速断保护（电流II段） 保护本线路并延伸至相邻线路，但不超过相 邻线路无时限电流速断或是带时限电流速断保护 的保护范围。以时限保证选择性。 1、动作电流（取以下计算值大者）： ⚫与相邻线路配合： ⚫与相邻变压器配合： 2、动作时间： 3、保护灵敏度： I op II kel II op I K I 1 = 2 (3) 1 k1.max II kel II op I = K I t t t II I 1 = 2 + I I op k I I op I I k s I I I I K 1 (3) .min 1 (2) .min .min 2 3 = =
