继电保护装置的基本要 选择性 当电力系统中出现故障时，继电保护装置发 出跳闸命令，仅将故障设备切除，使得故障停电范 围尽可能的小，保证无故障部分继续运行 速动性 快速地切除故障以提高电力系统并列运行的 稳定性，减少用户在电压降低的情况下工作的时 间，以及缩小故障元件的损坏程度 6
6 二、对继电保护装置的基本要 求 一）选择性 当电力系统中出现故障时，继电保护装置发 出跳闸命令,仅将故障设备切除，使得故障停电范 围尽可能的小，保证无故障部分继续运行 二）速动性 快速地切除故障以提高电力系统并列运行的 稳定性，减少用户在电压降低的情况下工作的时 间，以及缩小故障元件的损坏程度
对继电保护装置的基本要 求 灵敏性 在事先规定的保护范围内部发生故障时，不 论短路点的位置，短路的类型如何，以及短路点 是否有过渡电阻， 都能敏锐感觉，正确反应 四 可靠性 在保护装置规定的保护范围内发生了它应该 动作的故障时，它不应该拒绝动作，而在任何其 他该保护不应该动作的情况下， 侧不应该误动作
7 二、对继电保护装置的基本要 求 三）灵敏性 在事先规定的保护范围内部发生故障时，不 论短路点的位置，短路的类型如何，以及短路点 是否有过渡电阻，都能敏锐感觉，正确反应 四）可靠性 在保护装置规定的保护范围内发生了它应该 动作的故障时，它不应该拒绝动作，而在任何其 他该保护不应该动作的情况下，则不应该误动作
常用的保护继电器及操作 电源 保护继电器 电流继电器：电流保护的测量元件 2、 电压继电器：电压保护的测量元件 3、中间继电器：在继电保护装置和自动装置中 用以增加触点数量以及容量 4、时间继电器：建立必要的延时，以保证保护 动作的选择性和某种逻辑关系 5、信号继电器：作为继电保护装置和自动装置 动作的信号指示 8
8 三、常用的保护继电器及操作 电源 一）保护继电器 1、电流继电器：电流保护的测量元件 2、电压继电器：电压保护的测量元件 3、中间继电器：在继电保护装置和自动装置中 用以增加触点数量以及容量 4、时间继电器：建立必要的延时，以保证保护 动作的选择性和某种逻辑关系 5、信号继电器：作为继电保护装置和自动装置 动作的信号指示

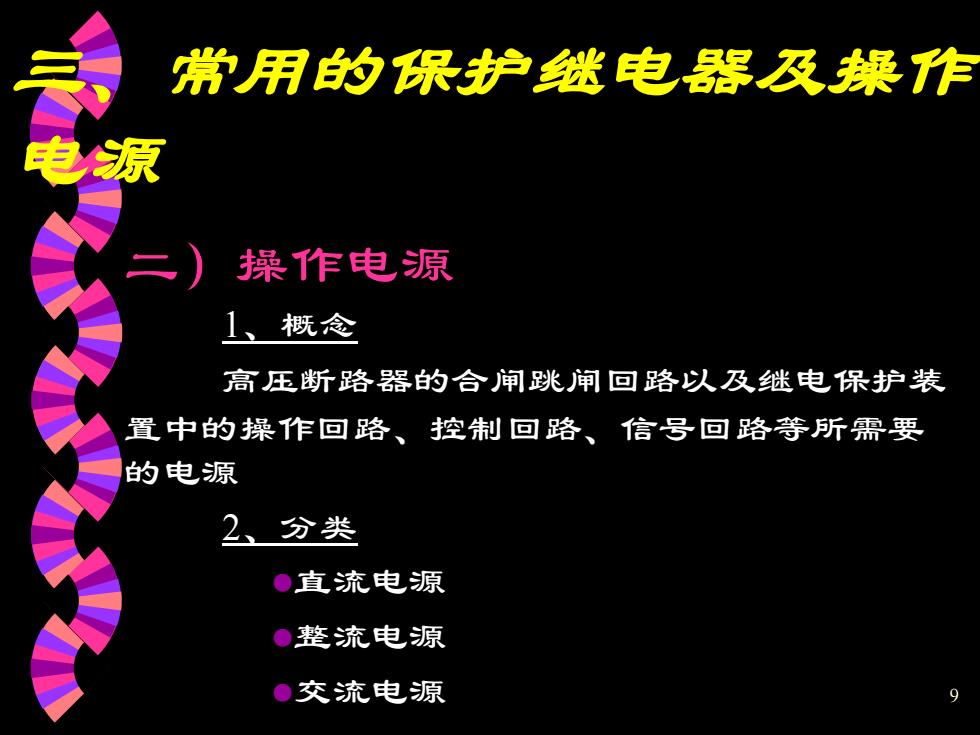

常用的保护继电器及操作 电源 操作电源 1、概念 高压断路器的合闸跳闸回路以及继电保护装 置中的操作回路、控制回路、信号回路等所需要 的电源 2、分类 ●直流电源 ●整流电源 ●交流电源 9
9 二）操作电源 1、概念 高压断路器的合闸跳闸回路以及继电保护装 置中的操作回路、控制回路、信号回路等所需要 的电源 2、分类 ⚫直流电源 ⚫整流电源 ⚫交流电源 三、常用的保护继电器及操作 电源
继电保护常用的义用互感 电流互感器 (TA) 1、概念： 将电力系统一次回路的大电流变为二次回路 (保护或是测量回路)的标准小电流(5A或1A) 的仪用互感器 2、作用： 隔离与变换 10
10 四、继电保护常用的仪用互感 器 一）电流互感器（TA） 1、概念： 将电力系统一次回路的大电流变为二次回路 （保护或是测量回路）的标准小电流（5A或1A） 的仪用互感器 2、作用： 隔离与变换
