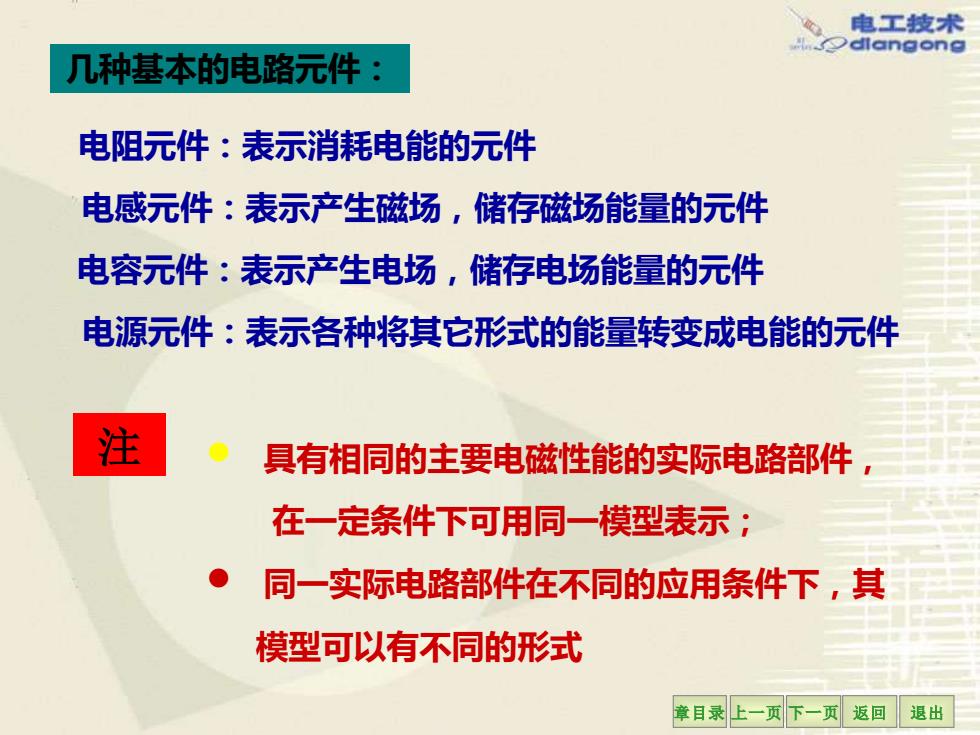

电工技术 dlangong 几种基本的电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电源元件：表示各种将其它形式的能量转变成电能的元件 注 具有相同的主要电磁性能的实际电路部件 在一定条件下可用同一模型表示： 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 几种基本的电路元件： 电阻元件：表示消耗电能的元件 电感元件：表示产生磁场，储存磁场能量的元件 电容元件：表示产生电场，储存电场能量的元件 电源元件：表示各种将其它形式的能量转变成电能的元件 注 ⚫ 具有相同的主要电磁性能的实际电路部件， 在一定条件下可用同一模型表示； ⚫ 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式

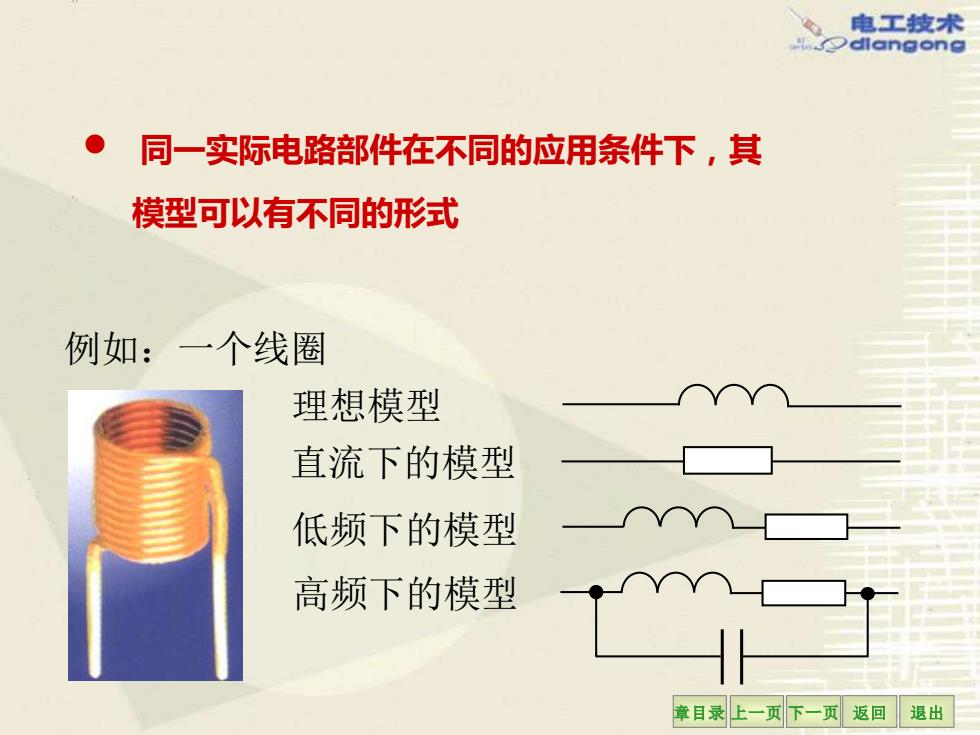

电工技术 dlangong 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式 例如：一个线圈 理想模型 直流下的模型 低频下的模型 高频下的模型 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 例如：一个线圈 高频下的模型 直流下的模型 低频下的模型 理想模型 ⚫ 同一实际电路部件在不同的应用条件下，其 模型可以有不同的形式

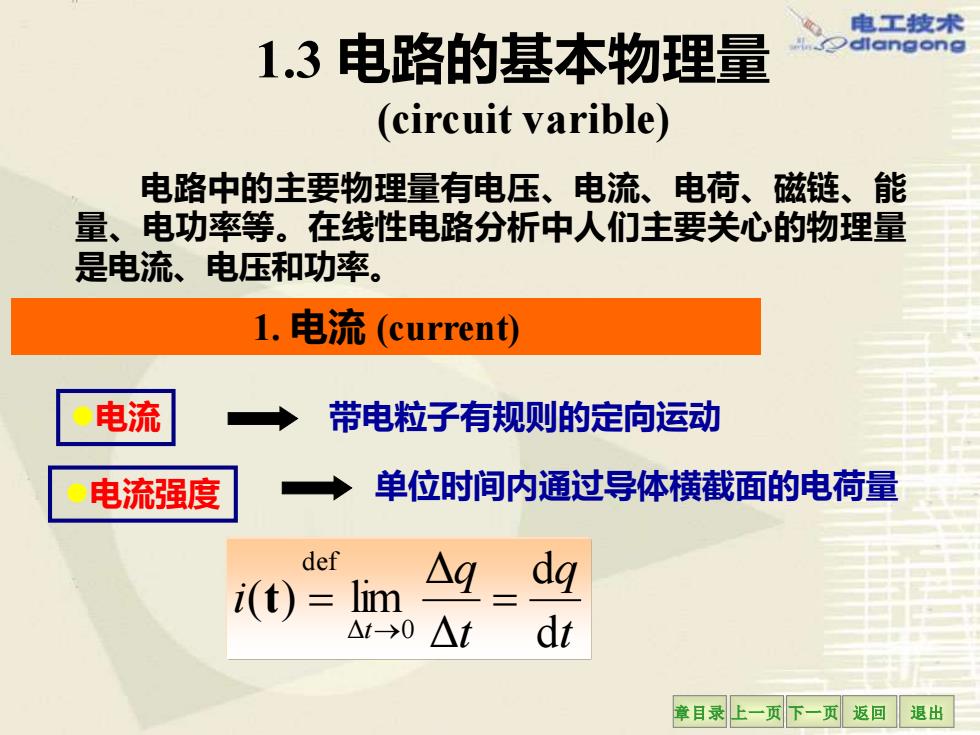

电工技术 1.3电路的基本物理量 dlangong (circuit varible) 电路中的主要物理量有电压、电流、电荷、磁链、能 量、电功率等。在线性电路分析中人们主要关心的物理量 是电流、电压和功率。 l.电流(current) 电流 带电粒子有规则的定向运动 电流强度 单位时间内通过导体横截面的电荷量 def i(t)=lim △q dq △t→0 △t dt 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 1.3 电路的基本物理量 (circuit varible) 电路中的主要物理量有电压、电流、电荷、磁链、能 量、电功率等。在线性电路分析中人们主要关心的物理量 是电流、电压和功率。 1. 电流 (current) t q t q i t d d Δ Δ ( ) lim Δ 0 def = = → t ⚫电流 ⚫电流强度 带电粒子有规则的定向运动 单位时间内通过导体横截面的电荷量

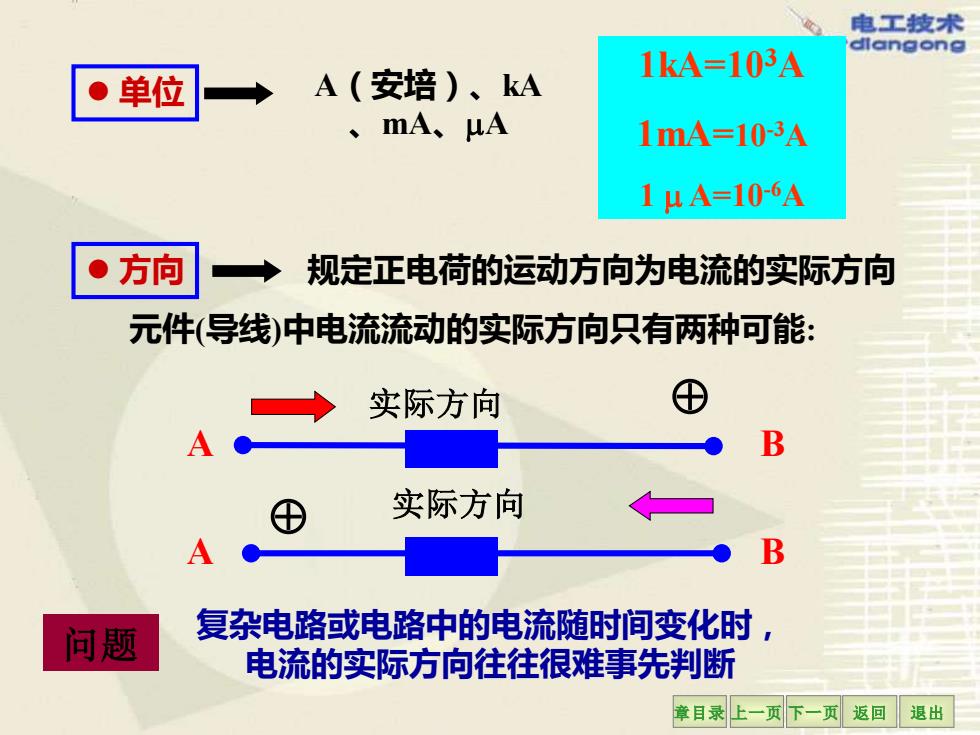

电工技术 dlangong 1kA=103A ●单位 A（安培)、kA 、mA、uA 1mA=10-3A 1uA=106A 方向 → 规定正电荷的运动方向为电流的实际方向 元件（导线）中电流流动的实际方向只有两种可能： 实际方向 B 实际方向 问题 复杂电路或电路中的电流随时间变化时， 电流的实际方向往往很难事先判断 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 ⚫ 方向 规定正电荷的运动方向为电流的实际方向 ⚫ 单位 1kA=103A 1mA=10-3A 1 A=10-6A A（安培）、kA 、mA、A 元件(导线)中电流流动的实际方向只有两种可能: 实际方向 实际方向 A A B B 问题 复杂电路或电路中的电流随时间变化时， 电流的实际方向往往很难事先判断

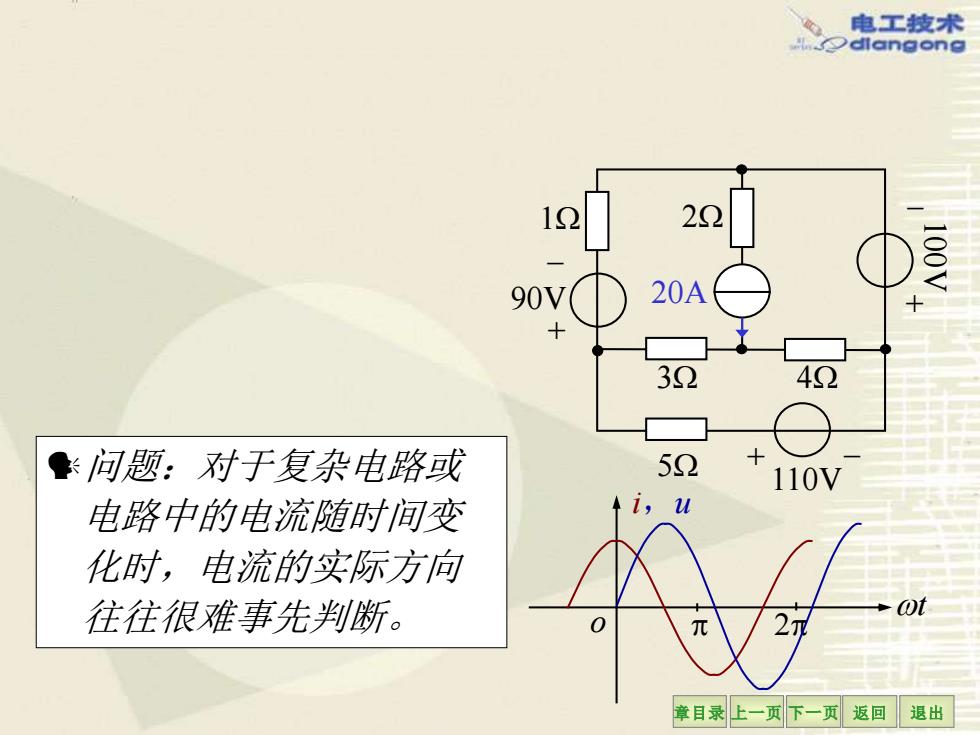

电工技术 dlangong 22 90 20A 32 4Ω 问题：对于复杂电路或 52 110V 电路中的电流随时间变 11 u 化时，电流的实际方向 往往很碓事先判断。 章目录上一页下一页返回退出
章目录 上一页 下一页 返回 退出 问题：对于复杂电路或 电路中的电流随时间变 化时，电流的实际方向 往往很难事先判断。 - + 90V 1W 20A 2W - + 100V 3W 4W + - 110V 5W o i，u t p 2p
