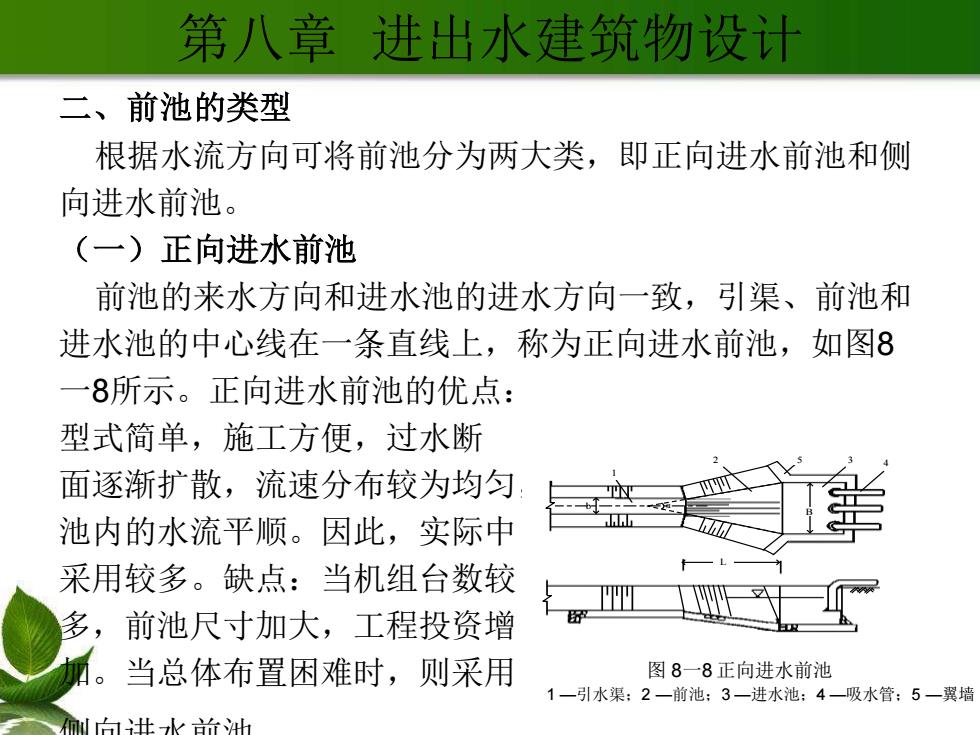

第八章进出水建筑物设计 二、 前池的类型 根据水流方向可将前池分为两大类，即正向进水前池和侧 向进水前池。 (一)正向进水前池 前池的来水方向和进水池的进水方向一致，引渠、前池和 进水池的中心线在一条直线上，称为正向进水前池，如图8 一8所示。正向进水前池的优点： 型式简单，施工方便，过水断 面逐渐扩散，流速分布较为均匀 池内的水流平顺。因此，实际中 采用较多。缺点：当机组台数较 多，前池尺寸加大，工程投资增 。当总体布置困难时，则采用 图8一8正向进水前池 1一引水渠：2一前池：3一进水池：4一吸水管：5一翼墙 白进k益h
第八章 进出水建筑物设计 二、前池的类型 根据水流方向可将前池分为两大类，即正向进水前池和侧 向进水前池。 （一）正向进水前池 前池的来水方向和进水池的进水方向一致，引渠、前池和 进水池的中心线在一条直线上，称为正向进水前池，如图8 一8所示。正向进水前池的优点： 型式简单，施工方便，过水断 面逐渐扩散，流速分布较为均匀， 池内的水流平顺。因此，实际中 采用较多。缺点：当机组台数较 多，前池尺寸加大，工程投资增 加。当总体布置困难时，则采用 侧向进水前池。 b α B L 1 2 3 4 5 图 8一8 正向进水前池 1 —引水渠；2 —前池；3 —进水池；4 —吸水管；5 —翼墙

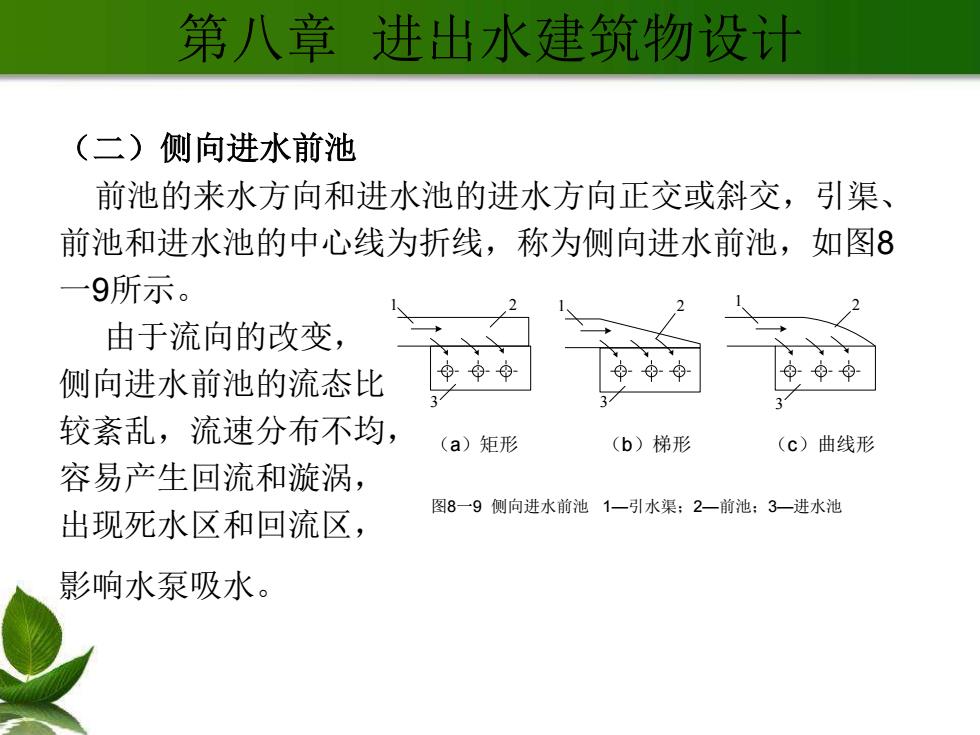

第八章进出水建筑物设计 (二)侧向进水前池 前池的来水方向和进水池的进水方向正交或斜交，引渠、 前池和进水池的中心线为折线，称为侧向进水前池，如图8 一9所示。 由于流向的改变， 侧向进水前池的流态比 较紊乱，流速分布不均， (a)矩形 (b)梯形 (c)曲线形 容易产生回流和漩涡， 图8一9侧向进水前池1一引水渠：2一前池：3一进水池 出现死水区和回流区， 影响水泵吸水
第八章 进出水建筑物设计 （二）侧向进水前池 前池的来水方向和进水池的进水方向正交或斜交，引渠、 前池和进水池的中心线为折线，称为侧向进水前池，如图8 一9所示。 由于流向的改变， 侧向进水前池的流态比 较紊乱，流速分布不均， 容易产生回流和漩涡， 出现死水区和回流区， 影响水泵吸水。 1 2 3 1 2 3 1 2 3 （a）矩形 （b）梯形 （c）曲线形 图8一9 侧向进水前池 1—引水渠；2—前池；3—进水池

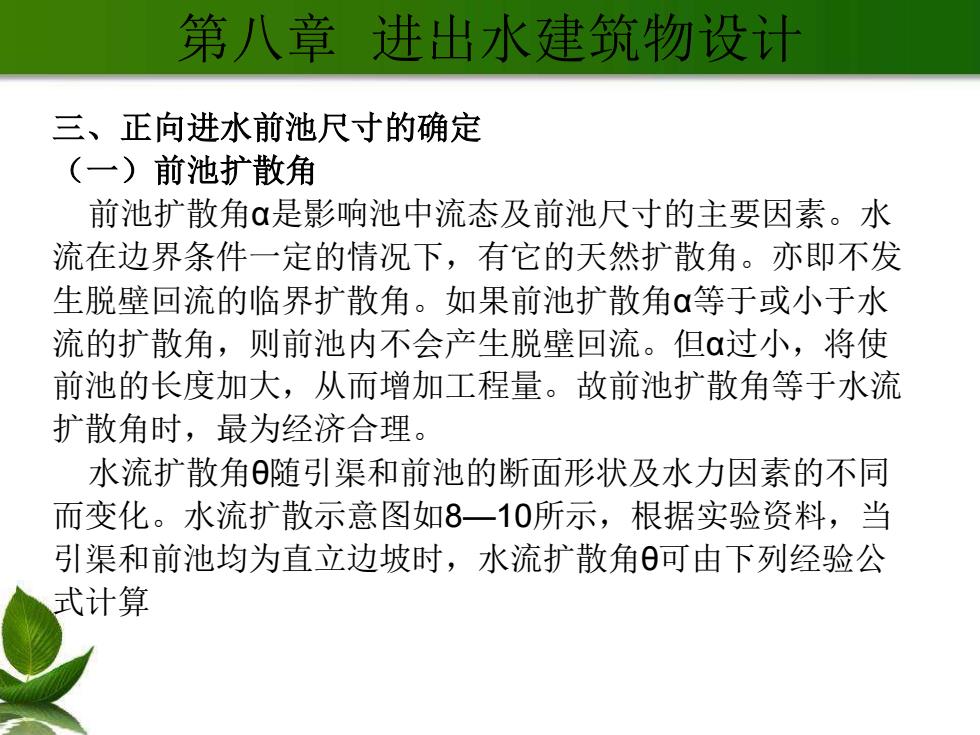

第八章进出水建筑物设计 三、正向进水前池尺寸的确定 (一)前池扩散角 前池扩散角α是影响池中流态及前池尺寸的主要因素。水 流在边界条件一定的情况下，有它的天然扩散角。亦即不发 生脱壁回流的临界扩散角。如果前池扩散角α等于或小于水 流的扩散角，则前池内不会产生脱壁回流。但α过小，将使 前池的长度加大，从而增加工程量。故前池扩散角等于水流 扩散角时，最为经济合理。 水流扩散角随引渠和前池的断面形状及水力因素的不同 而变化。水流扩散示意图如8一10所示，根据实验资料，当 引渠和前池均为直立边坡时，水流扩散角可由下列经验公 式计算
第八章 进出水建筑物设计 三、正向进水前池尺寸的确定 （一）前池扩散角 前池扩散角α是影响池中流态及前池尺寸的主要因素。水 流在边界条件一定的情况下，有它的天然扩散角。亦即不发 生脱壁回流的临界扩散角。如果前池扩散角α等于或小于水 流的扩散角，则前池内不会产生脱壁回流。但α过小，将使 前池的长度加大，从而增加工程量。故前池扩散角等于水流 扩散角时，最为经济合理。 水流扩散角θ随引渠和前池的断面形状及水力因素的不同 而变化。水流扩散示意图如8—10所示，根据实验资料，当 引渠和前池均为直立边坡时，水流扩散角θ可由下列经验公 式计算
