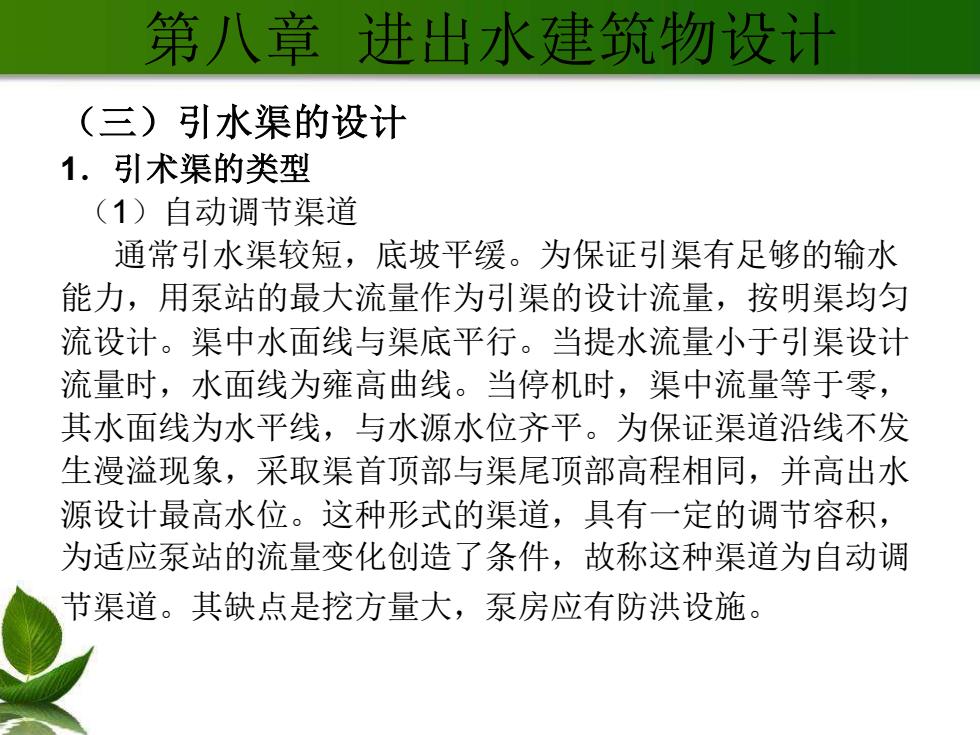

第八章进出水建筑物设计 (三)引水渠的设计 1.引术渠的类型 (1)自动调节渠道 通常引水渠较短，底坡平缓。为保证引渠有足够的输水 能力，用泵站的最大流量作为引渠的设计流量，按明渠均匀 流设计。渠中水面线与渠底平行。当提水流量小于引渠设计 流量时，水面线为雍高曲线。当停机时，渠中流量等于零， 其水面线为水平线，与水源水位齐平。为保证渠道沿线不发 生漫溢现象，采取渠首顶部与渠尾顶部高程相同，并高出水 源设计最高水位。这种形式的渠道，具有一定的调节容积， 为适应泵站的流量变化创造了条件，故称这种渠道为自动调 节渠道。其缺点是挖方量大，泵房应有防洪设施
第八章 进出水建筑物设计 （三）引水渠的设计 1．引术渠的类型 （1）自动调节渠道 通常引水渠较短，底坡平缓。为保证引渠有足够的输水 能力，用泵站的最大流量作为引渠的设计流量，按明渠均匀 流设计。渠中水面线与渠底平行。当提水流量小于引渠设计 流量时，水面线为雍高曲线。当停机时，渠中流量等于零， 其水面线为水平线，与水源水位齐平。为保证渠道沿线不发 生漫溢现象，采取渠首顶部与渠尾顶部高程相同，并高出水 源设计最高水位。这种形式的渠道，具有一定的调节容积， 为适应泵站的流量变化创造了条件，故称这种渠道为自动调 节渠道。其缺点是挖方量大，泵房应有防洪设施
第八章进出水建筑物设计 (2)非自动调节渠道 当引渠较长，且泵站附近的渠道处于半挖半填的地段时， 如果采用自动调节渠道，则挖方量较大，经济上不合理。可 采用堤顶线平行渠底坡线。当渠中通过设计流量时，水面平 行渠底。当提水量小于设计流量或等于零时，为防止水流漫 溢渠顶，常在引水渠末端设置溢水建筑物或在渠首设闸控制。 2.引渠设计 引水渠设计包括渠道的纵、横断面设计。而纵、横断面的 设计是相互联系并互为条件的，在实际工作中不能截然分开， 往往需要将两者设计交替进行，反复计算和比较，最后确定合 理的设计方案。 渠道设计应满足纵向稳定和平面稳定的要求。纵向稳定是 指渠道在设计条件下不发生冲刷，也不发生淤积，或者在一 定时期中冲淤平衡。平面稳定是在设计条件下渠道不发生左 白摆动，渠床和两岸不会局部冲刷或淤积
第八章 进出水建筑物设计 （2）非自动调节渠道 当引渠较长，且泵站附近的渠道处于半挖半填的地段时， 如果采用自动调节渠道，则挖方量较大，经济上不合理。可 采用堤顶线平行渠底坡线。当渠中通过设计流量时，水面平 行渠底。当提水量小于设计流量或等于零时，为防止水流漫 溢渠顶，常在引水渠末端设置溢水建筑物或在渠首设闸控制。 2．引渠设计 引水渠设计包括渠道的纵、横断面设计。而纵、横断面的 设计是相互联系并互为条件的，在实际工作中不能截然分开， 往往需要将两者设计交替进行，反复计算和比较，最后确定合 理的设计方案。 渠道设计应满足纵向稳定和平面稳定的要求。纵向稳定是 指渠道在设计条件下不发生冲刷，也不发生淤积，或者在一 定时期中冲淤平衡。平面稳定是在设计条件下渠道不发生左 右摆动，渠床和两岸不会局部冲刷或淤积

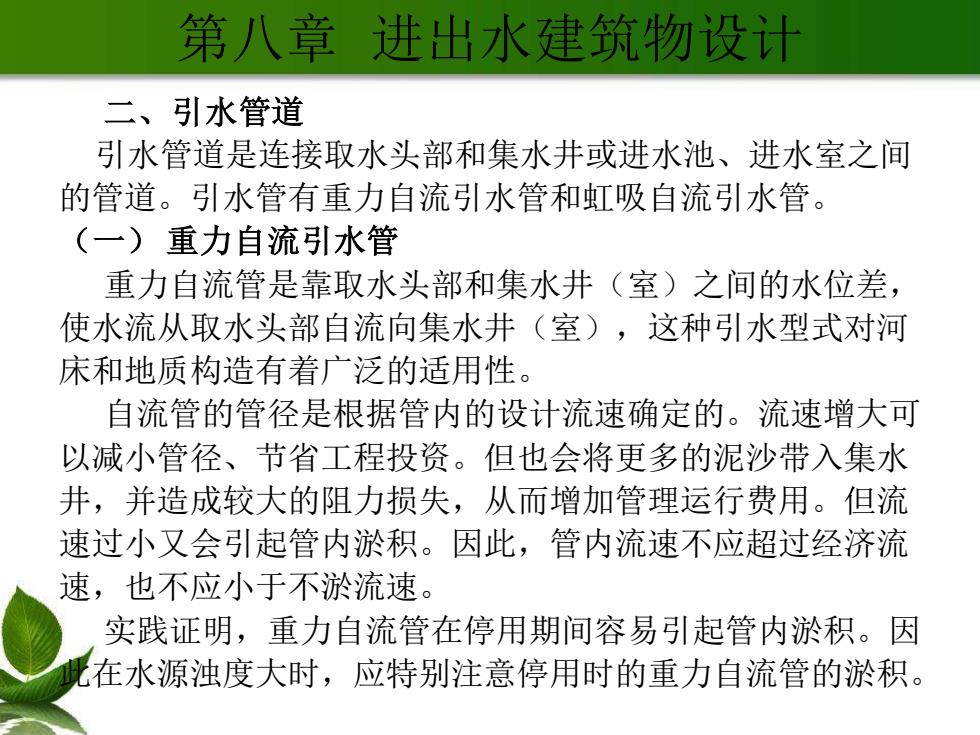

第八章进出水建筑物设计 二、引水管道 引水管道是连接取水头部和集水井或进水池、进水室之间 的管道。引水管有重力自流引水管和虹吸自流引水管。 (一)重力自流引水管 重力自流管是靠取水头部和集水井（室）之间的水位差， 使水流从取水头部自流向集水井（室），这种引水型式对河 床和地质构造有着广泛的适用性。 自流管的管径是根据管内的设计流速确定的。流速增大可 以减小管径、节省工程投资。但也会将更多的泥沙带入集水 井，并造成较大的阻力损失，从而增加管理运行费用。但流 速过小又会引起管内淤积。因此，管内流速不应超过经济流 速，也不应小于不淤流速。 实践证明，重力自流管在停用期间容易引起管内淤积。因 凭在水源浊度大时，应特别注意停用时的重力自流管的淤积
第八章 进出水建筑物设计 二、引水管道 引水管道是连接取水头部和集水井或进水池、进水室之间 的管道。引水管有重力自流引水管和虹吸自流引水管。 （一） 重力自流引水管 重力自流管是靠取水头部和集水井（室）之间的水位差， 使水流从取水头部自流向集水井（室），这种引水型式对河 床和地质构造有着广泛的适用性。 自流管的管径是根据管内的设计流速确定的。流速增大可 以减小管径、节省工程投资。但也会将更多的泥沙带入集水 井，并造成较大的阻力损失，从而增加管理运行费用。但流 速过小又会引起管内淤积。因此，管内流速不应超过经济流 速，也不应小于不淤流速。 实践证明，重力自流管在停用期间容易引起管内淤积。因 此在水源浊度大时，应特别注意停用时的重力自流管的淤积
第八章进出水建筑物设计 (二)虹吸式自流引水管 重力式自流引水管的敷设深度大，需要开挖的土石方较多。 如果水下施工较困难而且投资很大，为了确保安全，不允 许管道穿过堤坝时，可以考虑采用虹吸式自流引水管这种型 式。图8一7即为这种型式之一。 由此可知，在图示的条件下，采用虹吸 式自流引水管时具有施工简单，工程投 ?最低河水位 资省等优点。同时因为枯水期虹吸管上 的阀门可以露出水面，维护检修都比较 方便。但这种引水方式需要配备一套抽 图8一7虹吸式自流引水管 真空系统，增大了泵房面积，也增加了操作、维护工作量。 另外，虹吸管对管材和施工质量要求高，一旦管路出现漏 气，就需频繁操作真空泵，否则就会使虹吸遭到破坏，以致 复生停水事故。因此一定要特别注意施工质量，并按规定进 行试压后才能投入生产
第八章 进出水建筑物设计 （二） 虹吸式自流引水管 重力式自流引水管的敷设深度大，需要开挖的土石方较多。 如果水下施工较困难而且投资很大，为了确保安全，不允 许管道穿过堤坝时，可以考虑采用虹吸式自流引水管这种型 式。图8—7即为这种型式之一。 由此可知，在图示的条件下，采用虹吸 式自流引水管时具有施工简单，工程投 资省等优点。同时因为枯水期虹吸管上 的阀门可以露出水面，维护检修都比较 方便。但这种引水方式需要配备一套抽 图 8—7 虹吸式自流引水管 真空系统，增大了泵房面积，也增加了操作、维护工作量。 另外，虹吸管对管材和施工质量要求高，一旦管路出现漏 气，就需频繁操作真空泵，否则就会使虹吸遭到破坏，以致 发生停水事故。因此一定要特别注意施工质量，并按规定进 行试压后才能投入生产
第八章进出水建筑物设计 第三节前池 前池和进水池的作用都是为水泵输送足够的流量和创造平 顺、均匀的进水条件。它们对水泵的正常运转有直接的影响， 在设计时必须予以充分重视，使之既能满足水流条件好，又 要达到工程造价低、管理方便的要求。 一、前池的作用 前池是衔接引渠和进水池的水工建筑物。它的作用是： 1、平顺扩散水流，将引渠的水均匀地送至进水池，为水泵 的运行提供良好的吸水条件： 2、前池的容积能起到一定的调节作，从而在水泵的流量突 然发生改变时，减少引渠和前池的水位波动
第八章 进出水建筑物设计 第三节 前池 前池和进水池的作用都是为水泵输送足够的流量和创造平 顺、均匀的进水条件。它们对水泵的正常运转有直接的影响， 在设计时必须予以充分重视，使之既能满足水流条件好，又 要达到工程造价低、管理方便的要求。 一、前池的作用 前池是衔接引渠和进水池的水工建筑物。它的作用是： 1、平顺扩散水流，将引渠的水均匀地送至进水池，为水泵 的运行提供良好的吸水条件； 2、前池的容积能起到一定的调节作，从而在水泵的流量突 然发生改变时，减少引渠和前池的水位波动
