6 6 第一节 通风发酵罐及结构 • 通风发酵罐又称好气性发酵罐，如谷氨酸、 柠檬酸、酶制剂、抗生素、酵母等发酵用的 发酵罐。 • 好气性发酵需要将空气不断通入发酵液中， 以供微生物所消耗的氧
6 6 第一节 通风发酵罐及结构 • 通风发酵罐又称好气性发酵罐，如谷氨酸、 柠檬酸、酶制剂、抗生素、酵母等发酵用的 发酵罐。 • 好气性发酵需要将空气不断通入发酵液中， 以供微生物所消耗的氧
7 7 通风发酵罐的类型 • 机械通风搅拌发酵罐 • 气升式发酵罐 • 自吸式发酵罐 • 伍式发酵罐 • 文氏管发酵罐
7 7 通风发酵罐的类型 • 机械通风搅拌发酵罐 • 气升式发酵罐 • 自吸式发酵罐 • 伍式发酵罐 • 文氏管发酵罐

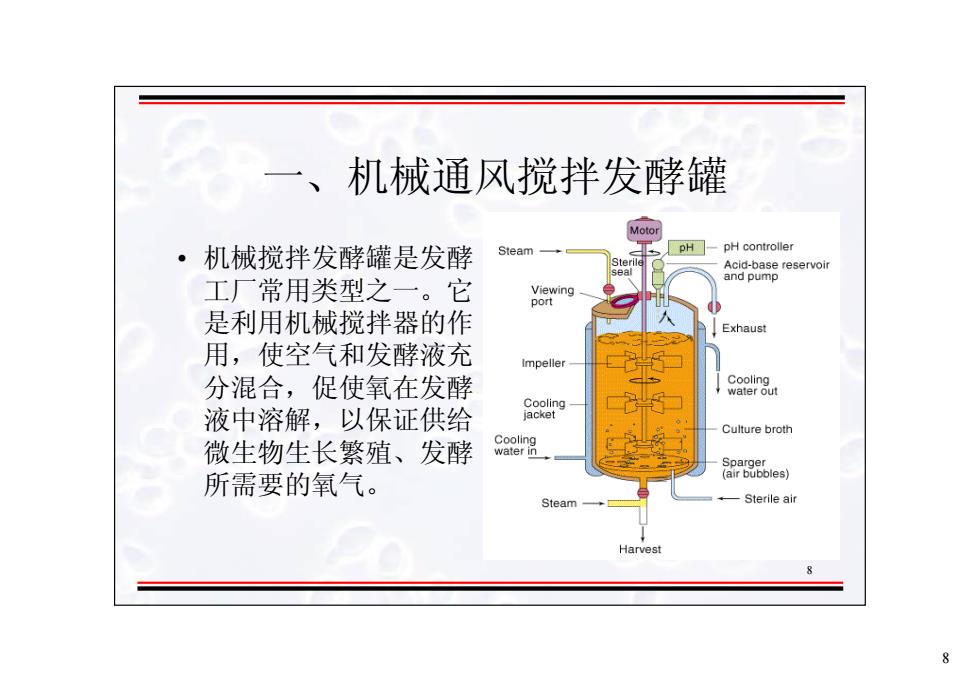

8 8 一、机械通风搅拌发酵罐 • 机械搅拌发酵罐是发酵 工厂常用类型之一。它 是利用机械搅拌器的作 用，使空气和发酵液充 分混合，促使氧在发酵 液中溶解，以保证供给 微生物生长繁殖、发酵 所需要的氧气
8 8 一、机械通风搅拌发酵罐 • 机械搅拌发酵罐是发酵 工厂常用类型之一。它 是利用机械搅拌器的作 用，使空气和发酵液充 分混合，促使氧在发酵 液中溶解，以保证供给 微生物生长繁殖、发酵 所需要的氧气
9 9 1，机械通风搅拌发酵罐的基本要求 • 发酵罐应具有适宜的径高比。 • 发酵罐能承受一定压力。 • 发酵罐的搅拌通风装置能使气液充分混合， 保证发酵液必须的溶解氧。 • 发酵罐应具有足够的冷却面积。 • 发酵罐内应尽量减少死角，避免藏垢积污， 灭菌能彻底，避免染菌。 • 搅拌器的轴封应严密，尽量减少泄漏
9 9 1，机械通风搅拌发酵罐的基本要求 • 发酵罐应具有适宜的径高比。 • 发酵罐能承受一定压力。 • 发酵罐的搅拌通风装置能使气液充分混合， 保证发酵液必须的溶解氧。 • 发酵罐应具有足够的冷却面积。 • 发酵罐内应尽量减少死角，避免藏垢积污， 灭菌能彻底，避免染菌。 • 搅拌器的轴封应严密，尽量减少泄漏
10 10 2，机械搅拌发酵罐的结构 好气性机械搅拌发酵罐是密封式受 压设备，主要部件包括： • 罐身 • 轴封 • 消泡器 • 搅拌器 • 联轴器 • 中间轴承 • 挡板 • 空气分布管 • 换热装置 • 人孔以及管路等
10 10 2，机械搅拌发酵罐的结构 好气性机械搅拌发酵罐是密封式受 压设备，主要部件包括： • 罐身 • 轴封 • 消泡器 • 搅拌器 • 联轴器 • 中间轴承 • 挡板 • 空气分布管 • 换热装置 • 人孔以及管路等
