未压开关 转换柱意 卡压开关 (c) (a) 未压开关 (b) (d) (a)缓解位；(b)制动位；(c)运转位；(d)中立位。 Communication Skills 11

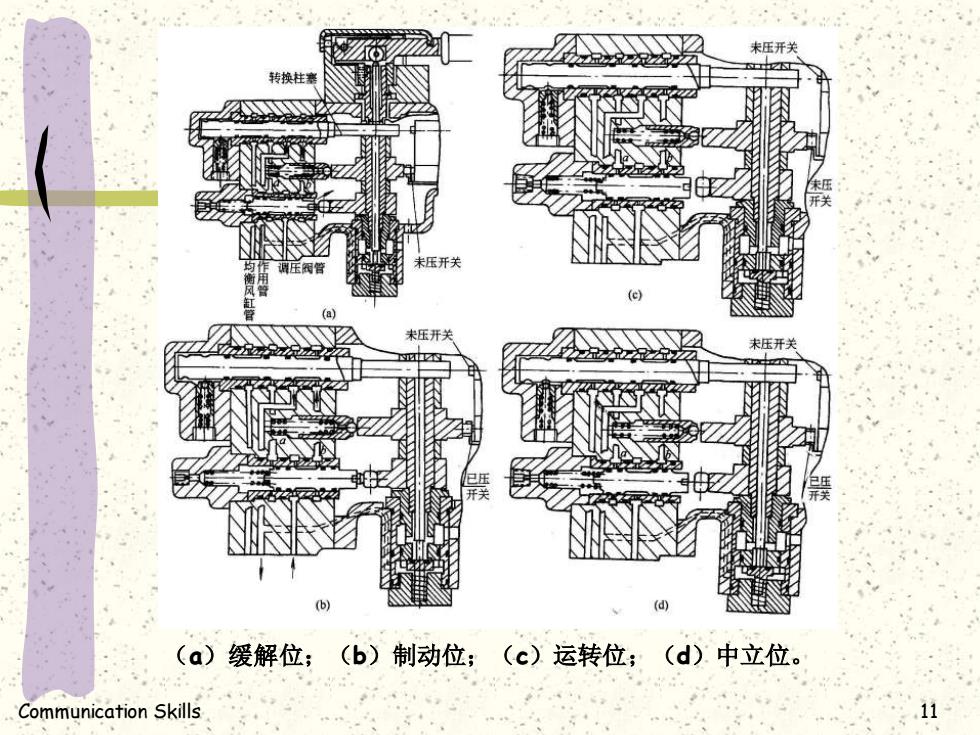

Communication Skills 11 （a）缓解位；（b）制动位；（c）运转位；（d）中立位
项目一空气制动阀结构和电空位作用原理 (仁)空气制动阀电空位作用 其 (1)缓解位：当空气制动阀手柄置于缓解位时，作用柱塞 阀狂通了作通管的钢气（作更詹之电转搀阀二作痈 柱塞阀一→ 气，实现机车的单猫缓解：同时微断开关 35A2闭合电路809-818。 (②)制动位：当空气制动阀手柄置于制动位时，作用柱塞 转璃南作管的充风气蜂阀膏作用基烟一￡ 用管)，实现抗军的单强制动：同时微动异 35A2被压缩断并电路809二818。 )糗：尚空气制阀手柄霞于转时作甩桂騫 移套史间位，切断所有气路。此位置为电空制动控制 器的径制位。 (4)中立位：当空气制动阀手柄置于中立位时，作用柱塞 阀切断所有气路。微动开关3S42切断电路809一818。 莫牛翡靴 (作用管一单缓阀口一大气)，实现机车的单独缓解。 Communication Skills 12

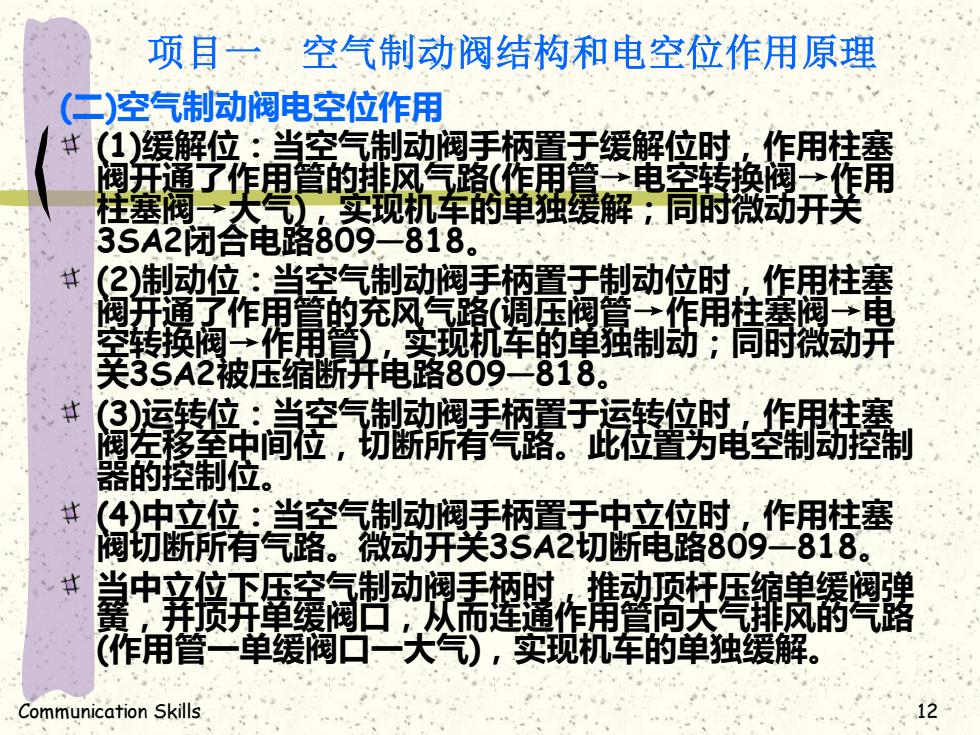

Communication Skills 12 (二)空气制动阀电空位作用 (1)缓解位：当空气制动阀手柄置于缓解位时，作用柱塞 阀开通了作用管的排风气路(作用管→电空转换阀→作用 柱塞阀→大气)，实现机车的单独缓解；同时微动开关 3SA2闭合电路809—818。 (2)制动位：当空气制动阀手柄置于制动位时，作用柱塞 阀开通了作用管的充风气路(调压阀管→作用柱塞阀→电 空转换阀→作用管)，实现机车的单独制动；同时微动开 关3SA2被压缩断开电路809—818。 (3)运转位：当空气制动阀手柄置于运转位时，作用柱塞 阀左移至中间位，切断所有气路。此位置为电空制动控制 器的控制位。 (4)中立位：当空气制动阀手柄置于中立位时，作用柱塞 阀切断所有气路。微动开关3SA2切断电路809—818。 当中立位下压空气制动阀手柄时，推动顶杆压缩单缓阀弹 簧，并顶开单缓阀口，从而连通作用管向大气排风的气路 (作用管一单缓阀口一大气)，实现机车的单独缓解。 项目一 空气制动阀结构和电空位作用原理
