第四章天气图基础知识 第一节天气图的一般知识 考点1：天气图底图投影方式 【典刑者顺】 1.在天气图底图上，纬线是以极点为中心的同心圆、经线是以极点向外辐射的直线。这种天 气图是采用 A.墨卡托投影B.兰勃特投影C.正形圆雏投影D.极地平面投影 参考答案：D 解析：天气图底图：用来填写各地测站所提供的气象观利记录的特种空白地图，图上标绘有 、站号)等 底图常用的投影 墨卡托圆柱投影（适用于热带天气图） 气图，标准纬线30°、60°)，极射赤面投影（适用于极地、半球、全球天气图）。 极地平面投影：用这种投影法制成的底图，其经线为一组由极地向赤道发出的放射形直线， 纬线为一组围绕极地的同心圆。 2.船舶在中纬度航行，使用哪种投影方式的天气图最合适？【.墨卡托投影图：Ⅱ.兰勃特 投影图：Ⅲ。极地平面投影图 A.I B.II C.Π D.I、Ⅱ、Ⅲ都不合适 3.兰勃特投影天气图底图的标准纬线为 A.30°、45° B.30o、600 C.22.5°、450 D.33°、660 参考答案：BB 解析：兰勃特投影法又称等角正割圆锥投影。将地球体的30°和60°纬圈与圆锥面相割，经纬 线及地形投影到圆维形的图纸上，展开后经线呈放射形直线，纬线是同心圆那。这种图最话 直作中纬度地区的天气图底图。我国、日本等国的天气图底图均采用这种投影。 4.船舶在北印度洋上航行，使用 的投影方式的天气图最合适。 A。墨卡托投影图B。兰勃特投影图 C.极地平面投影图D.正形圆锥投影 参考答案：A 解析：要卡托投影：用一圆筒套在地球体上，地球赤道表面与圆柱面相切（或相割），光原 放在地球中心进行投影。把圆筒展开便制成一张图，其经、纬线都为平行直线。由于低纬地 区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大。 所以这种图主要适用 于作赤道或低纬地区的天气图 【相关考题】 1.经纬线均为平行直线的天气图底图是采用 A.思卡托投影图B。兰勃特投影图C.极地平面投影图D.正形圆锥投影图 2在天气底图上，纬线是以极点为中心的同心圆孤、经线是向极点收敛的直线。这种天气图 是采用 A,墨卡托投影 B.兰勃特投影 C.等角正圆柱投影D.极地平面投影 3.我国和日本的地面天气图通常采用 A.墨卡托投影 B。等角正圆柱投影C.兰勃特投影D.极地平面投影
第四章 天气图基础知识 第一节 天气图的一般知识 考点 1：天气图底图投影方式 【典型考题】 1.在天气图底图上，纬线是以极点为中心的同心圆、经线是以极点向外辐射的直线。这种天 气图是采用_。 A．墨卡托投影 B．兰勃特投影 C．正形圆锥投影 D．极地平面投影 参考答案: D 解析: 天气图底图：用来填写各地测站所提供的气象观测记录的特种空白地图，图上标绘有 经纬线、海岸线、观测站的站址（陆上气象站还标有该站的区号、站号）等。 底图常用的投影――墨卡托圆柱投影（适用于热带天气图），兰勃特投影（适用于中高纬天 气图，标准纬线 30°、60°），极射赤面投影（适用于极地、半球、全球天气图）。 极地平面投影:用这种投影法制成的底图，其经线为一组由极地向赤道发出的放射形直线， 纬线为一组围绕极地的同心圆。 2.船舶在中纬度航行，使用哪种投影方式的天气图最合适？Ⅰ．墨卡托投影图；Ⅱ．兰勃特 投影图；Ⅲ．极地平面投影图 A．Ⅰ B．Ⅱ C．Ⅲ D．Ⅰ、Ⅱ、Ⅲ都不合适 3.兰勃特投影天气图底图的标准纬线为_。 A．30、45 B．30、60 C．22.5、45 D．33、66 参考答案: B B 解析: 兰勃特投影法又称等角正割圆锥投影。将地球体的30和60纬圈与圆锥面相割，经纬 线及地形投影到圆锥形的图纸上，展开后经线呈放射形直线，纬线是同心圆弧。这种图最适 宜作中纬度地区的天气图底图。我国、日本等国的天气图底图均采用这种投影。 4.船舶在北印度洋上航行，使用_的投影方式的天气图最合适。 A．墨卡托投影图 B．兰勃特投影图 C．极地平面投影图 D．正形圆锥投影 参考答案: A 解析: 墨卡托投影：用一圆筒套在地球体上，地球赤道表面与圆柱面相切（或相割），光源 放在地球中心进行投影。把圆筒展开便制成一张图，其经、纬线都为平行直线。由于低纬地 区用这种投影与实况较为接近，而在高纬地区投影面积放大倍数太大。所以这种图主要适用 于作赤道或低纬地区的天气图。 【相关考题】 1.经纬线均为平行直线的天气图底图是采用_。 A．墨卡托投影图 B．兰勃特投影图 C．极地平面投影图 D．正形圆锥投影图 2.在天气底图上，纬线是以极点为中心的同心圆弧、经线是向极点收敛的直线。这种天气图 是采用_。 A．墨卡托投影 B．兰勃特投影 C．等角正圆柱投影 D．极地平面投影 3.我国和日本的地面天气图通常采用_。 A．墨卡托投影 B．等角正圆柱投影 C．兰勃特投影 D．极地平面投影

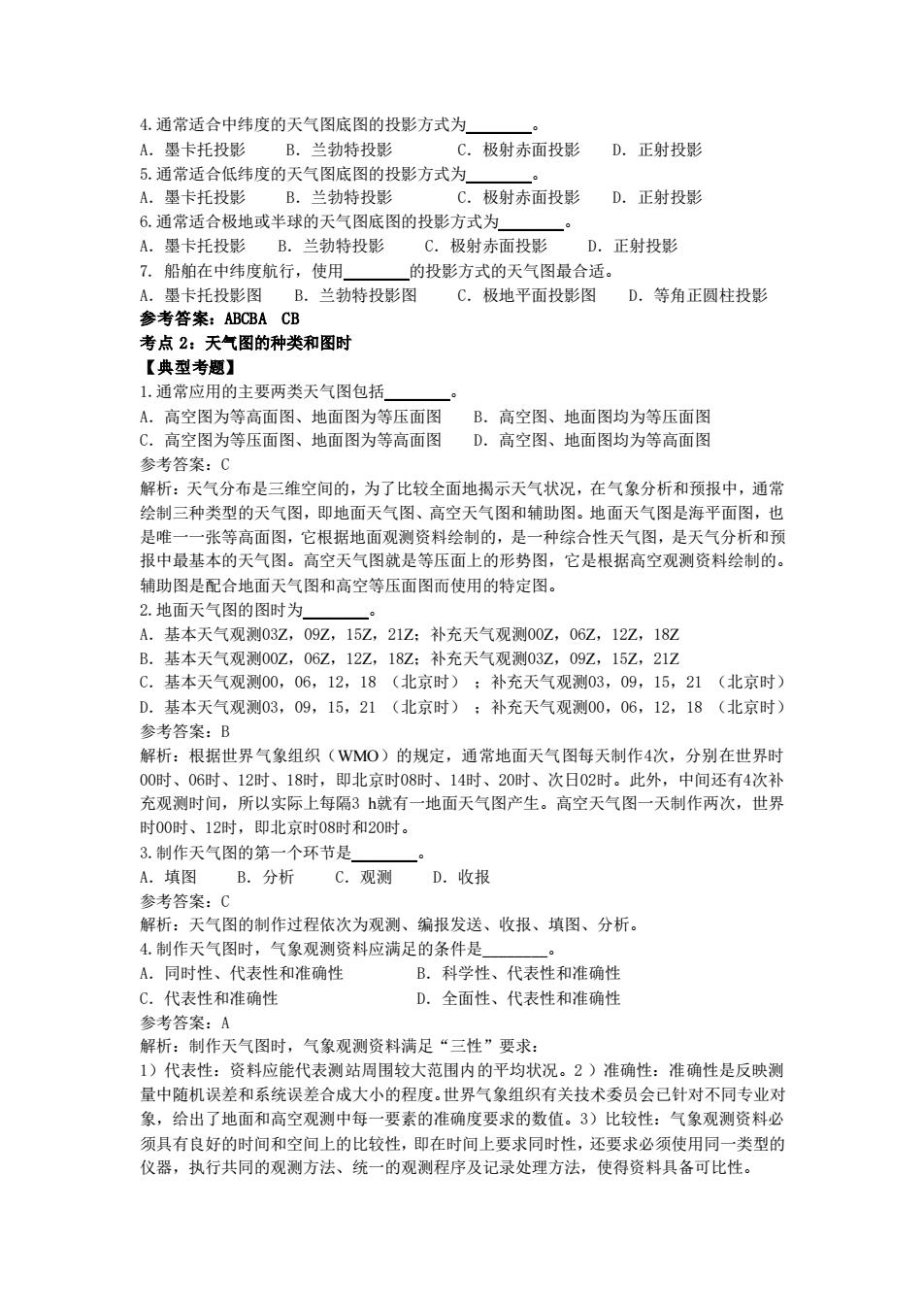

4.通常适合中纬度的天气图底图的投影方式为」 A。思卡托投影 B。兰动特投影 .极射赤面投影 D.正射投影 5.通常适合低纬度的天气图底图的投影方式 A.墨卡托投 B.兰勃特投景 。极射赤面投影 D.正射投 6.通常适合极地或半球的天气图底图的投影方式为 A.墨卡托投影B.兰勃特投影 C.极射赤面投影 D.正射投形 7.船帕在中纬度航行，使用 的投影方式的天气图最合话」 黑卡影圆 B.兰勃特投影图 C.极地平面投影图 D.等角正圆柱投影 考答案：ABCBA CB 考点2：天气图的种类和图时 【典型考题】 1.通常应用的主要两类天气图包括 B.高空图、地面图均为等压面图 地面图为等高面图 D.高空图、地面图均为等高面图 参考答案：( 解析：天气分布是三维空间的，为了比较全面地揭示天气状况，在气象分析和预报中，通常 绘制三种类型的天气图，即地面天气图、高空天气图和辅助图。地面天气图是海平面图，也 是唯一一张等高面图，它根据地面观测资料绘制的，是一种综合性天气图，是天气分析和而 报中最基本的天气图。高空天气图就是等压面上的形势图， 它是根据高空观测资料绘制的。 辅助图是配合地面天气图和高空等压面图而使用的特定图 2.地面天气图的图时为 A.基本天气观测03Z,092,15Z,21Z:补充天气观测00Z,06Z,12Z,182 B.基木天气观00Z.06Z,12Z,18Z:补充天气观测03Z,09Z.15Z,21Z C.基本天气观100.06 12,18(北京时)补充天气观测03,09,15,21（北京时） D.基本天气观测03,09,15,21 (北京时)：补充天气观测00,06,12,18（北京时） 参考答案：B 解析：根据世界气象组织(WMO)的规定，通常地面天气图每天制作4次，分别在世界时 00时、06时、12时、18时，即北京时08时、14时、20时、次日02时。此外，中间还有4次补 充观测时间，所以实际上每隔3h就有一地面天气图产生。高空天气图 一天制作两次，世男 时00时、12时， 即北京时08时和20时。 3.制作天气图的第 个环节是」 A,填图 B.分析 C.观测 D.收报 参考答案：C 解析：天气图的制作过程依次为观测、编报发送、收报、填图、分析】 4制作天气图时，气象观测资料应满足的条件是 A.同时性 代表性和准确性 B.科学性、代表性和准确性 C.代表性和准确性 D.全面性、代表性和准确性 参考答案：A 解析：制作天气图时，气象观测资料满足“三性”要求： 表桂资科应能代表剥站周用较大围为的学物软关技术发费会准璃性是反胶测 量中随机误差和系统误差合成大小的 对不同专业对 象，给出了地面和高空观测中每一要素的准确度要求的数值。3)比较性：气象观测资料必 须具有良好的时间和空间上的比较性，即在时间上要求同时性，还要求必须使用同一类型的 仪器，执行共同的观测方法、统一的观测程序及记录处理方法，使得资料具备可比性
4.通常适合中纬度的天气图底图的投影方式为_。 A．墨卡托投影 B．兰勃特投影 C．极射赤面投影 D．正射投影 5.通常适合低纬度的天气图底图的投影方式为_。 A．墨卡托投影 B．兰勃特投影 C．极射赤面投影 D．正射投影 6.通常适合极地或半球的天气图底图的投影方式为_。 A．墨卡托投影 B．兰勃特投影 C．极射赤面投影 D．正射投影 7. 船舶在中纬度航行，使用_的投影方式的天气图最合适。 A．墨卡托投影图 B．兰勃特投影图 C．极地平面投影图 D．等角正圆柱投影 参考答案：ABCBA CB 考点 2：天气图的种类和图时 【典型考题】 1.通常应用的主要两类天气图包括_。 A．高空图为等高面图、地面图为等压面图 B．高空图、地面图均为等压面图 C．高空图为等压面图、地面图为等高面图 D．高空图、地面图均为等高面图 参考答案：C 解析：天气分布是三维空间的，为了比较全面地揭示天气状况，在气象分析和预报中，通常 绘制三种类型的天气图，即地面天气图、高空天气图和辅助图。地面天气图是海平面图，也 是唯一一张等高面图，它根据地面观测资料绘制的，是一种综合性天气图，是天气分析和预 报中最基本的天气图。高空天气图就是等压面上的形势图，它是根据高空观测资料绘制的。 辅助图是配合地面天气图和高空等压面图而使用的特定图。 2.地面天气图的图时为_。 A．基本天气观测03Z，09Z，15Z，21Z；补充天气观测00Z，06Z，12Z，18Z B．基本天气观测00Z，06Z，12Z，18Z；补充天气观测03Z，09Z，15Z，21Z C．基本天气观测00，06，12，18 （北京时） ；补充天气观测03，09，15，21 （北京时） D．基本天气观测03，09，15，21 （北京时） ；补充天气观测00，06，12，18 （北京时） 参考答案：B 解析：根据世界气象组织（WMO）的规定，通常地面天气图每天制作4次，分别在世界时 00时、06时、12时、18时，即北京时08时、14时、20时、次日02时。此外，中间还有4次补 充观测时间，所以实际上每隔3 h就有一地面天气图产生。高空天气图一天制作两次，世界 时00时、12时，即北京时08时和20时。 3.制作天气图的第一个环节是_。 A．填图 B．分析 C．观测 D．收报 参考答案：C 解析：天气图的制作过程依次为观测、编报发送、收报、填图、分析。 4.制作天气图时，气象观测资料应满足的条件是_。 A．同时性、代表性和准确性 B．科学性、代表性和准确性 C．代表性和准确性 D．全面性、代表性和准确性 参考答案：A 解析：制作天气图时，气象观测资料满足“三性”要求： 1）代表性：资料应能代表测站周围较大范围内的平均状况。2 ）准确性：准确性是反映测 量中随机误差和系统误差合成大小的程度。世界气象组织有关技术委员会已针对不同专业对 象，给出了地面和高空观测中每一要素的准确度要求的数值。3）比较性：气象观测资料必 须具有良好的时间和空间上的比较性，即在时间上要求同时性，还要求必须使用同一类型的 仪器，执行共同的观测方法、统一的观测程序及记录处理方法，使得资料具备可比性
【相关考题】 1.下列正确的说法是 A.基本地面天气图每日4次，是利用每隔6h一次的基本天气观测资料填绘制作 B.基本地面天气图每日6次，是利用每隔4h一次的基本天气观测资料填绘制作的 C,基本地面天气图每日8次，是利用每隔3一次的基本天气观测资料填绘制作的 D.基本地面天气图每日2次，是利用每隔12h一次的基本天气观测资料填绘制作的 2下列正确的说法是 A.基本地面 气图每日4次，此外，中间还有4次补充观测时间，所以实际上每隔3h就有 地面天气图产生 B.基本地面天气图每日4次，此外，中间还有2次补充观测时间，所以实际上每隔4h就有一 地面天气图产生 C.基本地面天气图每日2次，此外，中间还有2次补充观测时间，所以实际上每隔6h就有一 张地面天气图产生 D。基本地面天气图每日2次，此外，中间还有4次补充观测时间，所以实际上每隔h就有 张地面天气图产生 3.地面天气图的图时为 A.基本天气观04Z,10Z,16Z,227 B.基本天气观测02Z,08Z,14Z,20Z C.基本天气观测00Z,06Z,12Z,187 D.基本天气观测03Z,09Z,15Z,21Z 4.高空分析图图时为 A.00Z,06Z,12Z,18Z B.00Z,12Z C.08,06,12,18(北京时) D.00,12(北京时】 5.高空分析图图时为 A.08,20(北京时 B.00.12(北京时】 C.00Z,06Z,12Z,182 D.00,06,12,18(北京时 6.高空分析图图时为】 A.08Z.20Z B.08,20(北京时) C007.067.127.187 D.00,06,12,18(北京时) 天气图的制作时程依次为 A观测、植图、分析 B.观测、编报发送、收报、填图、分析 C.观测、填图 编报发送、收报、分析D。观测、编报发送、收报、分析、填图 8.制作天气图的最后个环节是 A.填图 B.收报 C.观测 D.分析 参考答案：AACBA BBD 【点评】考点1(1分)：要求掌握三种投影方式的底图形状和适合地区，简单吧，题目也不 多，考点2(1分)：要求握天气图的图时、 种类以及对于观测的要求。思目很少。这一节 性价比很高。 第二节地面天气图 考点1：地面天气图的填绘 【典型考愿】 1.在地面图的填图格式中，代号WW、TT分别表示 A.现在天气现象和气温 B.温度和气压 C.过去天气现象和气压 D.现在天气现象和气压
【相关考题】 1.下列正确的说法是_。 A．基本地面天气图每日4次，是利用每隔6 h一次的基本天气观测资料填绘制作的 B．基本地面天气图每日6次，是利用每隔4 h一次的基本天气观测资料填绘制作的 C．基本地面天气图每日8次，是利用每隔3 h一次的基本天气观测资料填绘制作的 D．基本地面天气图每日2次，是利用每隔12 h一次的基本天气观测资料填绘制作的 2.下列正确的说法是_。 A．基本地面天气图每日4次，此外，中间还有4次补充观测时间，所以实际上每隔3 h就有一 地面天气图产生 B．基本地面天气图每日4次，此外，中间还有2次补充观测时间，所以实际上每隔4 h就有一 地面天气图产生 C．基本地面天气图每日2次，此外，中间还有2次补充观测时间，所以实际上每隔6h就有一 张地面天气图产生 D．基本地面天气图每日2次，此外，中间还有4次补充观测时间，所以实际上每隔4h就有一 张地面天气图产生 3.地面天气图的图时为_。 A．基本天气观测04Z，10Z，16Z，22Z B．基本天气观测02Z，08Z，14Z，20Z C．基本天气观测00Z，06Z，12Z，18Z D．基本天气观测03Z，09Z，15Z，21Z 4.高空分析图图时为_。 A．00Z，06Z，12Z，18Z B．00Z，12Z C．08，06，12，18（北京时） D．00，12（北京时） 5.高空分析图图时为_。 A．08，20（北京时） B．00，12（北京时） C．00Z，06Z，12Z，18Z D．00，06，12，18（北京时） 6.高空分析图图时为_。 A．08Z，20Z B．08，20 （北京时） C．00Z，06Z，12Z，18Z D．00，06，12，18（北京时） 7.天气图的制作过程依次为_。 A．观测、填图、分析 B．观测、编报发送、收报、填图、分析 C．观测、填图、编报发送、收报、分析 D．观测、编报发送、收报、分析、填图 8.制作天气图的最后个环节是_。 A．填图 B．收报 C．观测 D．分析 参考答案：AACBA BBD 【点评】考点1（1分）：要求掌握三种投影方式的底图形状和适合地区，简单吧，题目也不 多。考点2（1分）：要求掌握天气图的图时、种类以及对于观测的要求。题目很少。这一节 性价比很高。 第二节 地面天气图 考点 1：地面天气图的填绘 【典型考题】 1.在地面图的填图格式中，代号WW、TT分别表示_。 A．现在天气现象和气温 B．温度和气压 C．过去天气现象和气压 D．现在天气现象和气压

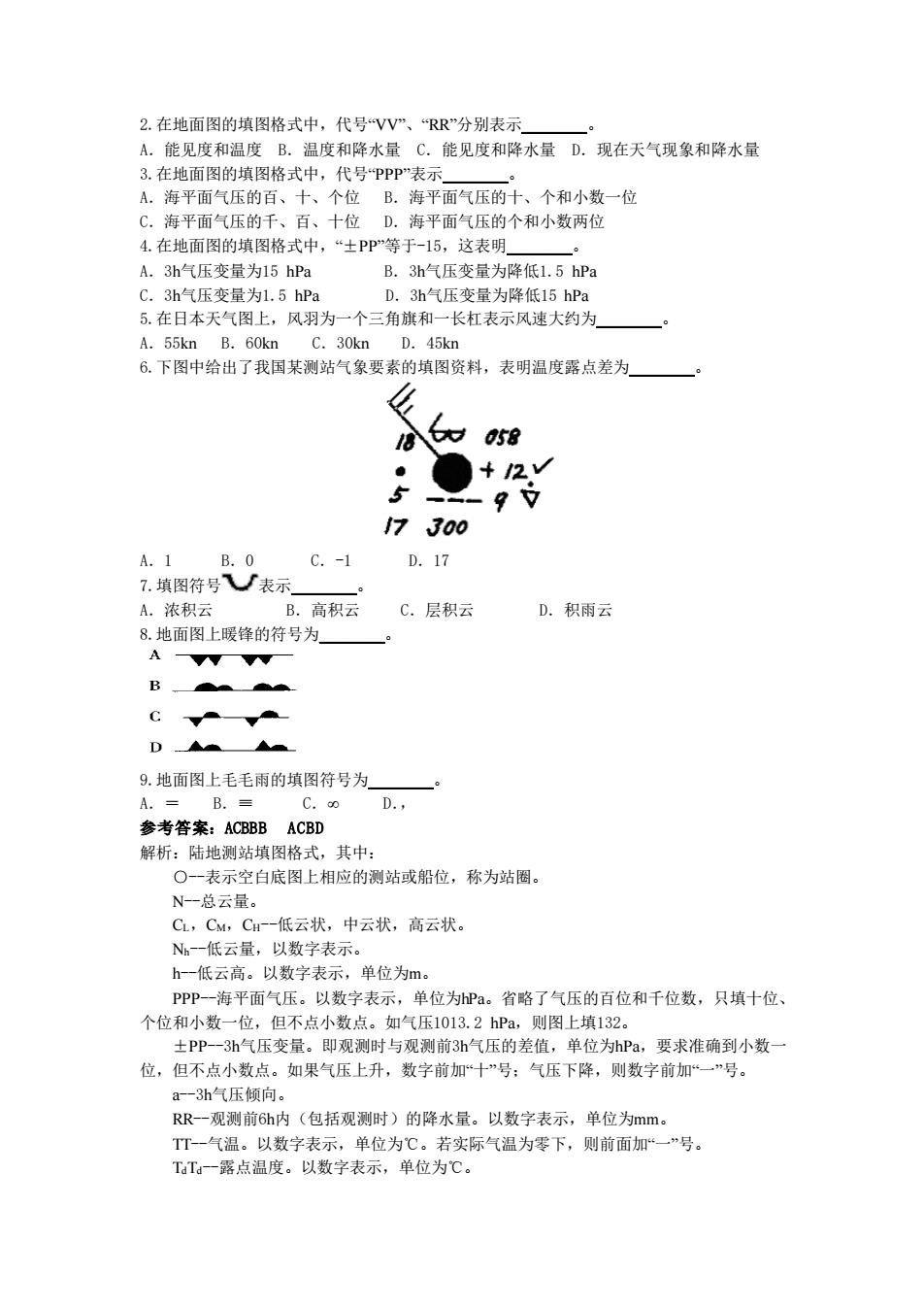

2.在地面图的填图格式中，代号VV”、“RR“分别表示 A.能见度和温度B.温度和降水量C.能见度和降水量D.现在天气现象和降水量 3.在地面图的填图格式中 号Ppp表 A.海平面气压的百、十、个 B.海平面气压的十 个和小数一位 C.海平面气压的千、百、十位D.海平面气压的个和小数两位 4在地面图的填图格式中，“土Pp等于-15，这表明 A.3h气压变量为15hPa B.3h气压变量为降低1.5hPa C.3h气压变量为1.5hP D 3 5.在日本天气图 风羽为 个三角旗和 A.55kn B.60kn C.30k D.45kn 6。下图中给出了我国某测站气象要素的填图资料，表明温度露点差为_ o对g ● +2V 5 -9节 17J00 c.-1 D.17 7填图符号V表示 A.浓积云 .高积云 C.层积云 D.积雨云 8.地面图上暖锋的符号为 A D 9.地面图上毛毛雨的填图符号为 A C. D. 参考答案：ACBBB ACBD 解析：陆地测站填图格式，其中： O一表示空白底图上相应的测站或船位，称为站圈。 N一总云量。 C,CM,CH-一低云状，中云状，高云状 N。一低云量，以数字表示。 h一低云高。以数字表示，单位为m。 PPP一海平面气压。以数字表示，单位为hPa。省略了气压的百位和千位数，只填十位、 个位和小数一位，但不点小数点。如气压1013.2hPa,则图上填132。 士PP-3h气压变量。即观测时与观测前3h气压的差值，单位为hPa,要求准确到小数- 位，但不点小数点。如果气压上升，数字前加十”号：气压下降，则数字前加“一”号。 a一3h气压倾向 RR一观测前6h内（包括观测时）的降水量。以数字表示，单位为mm。 TT一气温。以数字表示，单位为℃。若实际气温为零下，则前面加“一”号。 TT一露点温度。以数字表示，单位为C
2.在地面图的填图格式中，代号“VV”、“RR”分别表示_。 A．能见度和温度 B．温度和降水量 C．能见度和降水量 D．现在天气现象和降水量 3.在地面图的填图格式中，代号“PPP”表示_。 A．海平面气压的百、十、个位 B．海平面气压的十、个和小数一位 C．海平面气压的千、百、十位 D．海平面气压的个和小数两位 4.在地面图的填图格式中，“±PP”等于-15，这表明_。 A．3h气压变量为15 hPa B．3h气压变量为降低1.5 hPa C．3h气压变量为1.5 hPa D．3h气压变量为降低15 hPa 5.在日本天气图上，风羽为一个三角旗和一长杠表示风速大约为_。 A．55kn B．60kn C．30kn D．45kn 6.下图中给出了我国某测站气象要素的填图资料，表明温度露点差为_。 A．1 B．0 C．-1 D．17 7.填图符号 表示_。 A．浓积云 B．高积云 C．层积云 D．积雨云 8.地面图上暖锋的符号为_。 9.地面图上毛毛雨的填图符号为_。 A．＝ B．≡ C． D．， 参考答案：ACBBB ACBD 解析：陆地测站填图格式，其中： ○-表示空白底图上相应的测站或船位，称为站圈。 N-总云量。 CL，CM，CH-低云状，中云状，高云状。 Nh-低云量，以数字表示。 h-低云高。以数字表示，单位为m。 PPP-海平面气压。以数字表示，单位为hPa。省略了气压的百位和千位数，只填十位、 个位和小数一位，但不点小数点。如气压1013.2 hPa，则图上填132。 ±PP-3h气压变量。即观测时与观测前3h气压的差值，单位为hPa，要求准确到小数一 位，但不点小数点。如果气压上升，数字前加“十”号；气压下降，则数字前加“一”号。 a-3h气压倾向。 RR-观测前6h内（包括观测时）的降水量。以数字表示，单位为mm。 TT-气温。以数字表示，单位为℃。若实际气温为零下，则前面加“一”号。 TdTd-露点温度。以数字表示，单位为℃

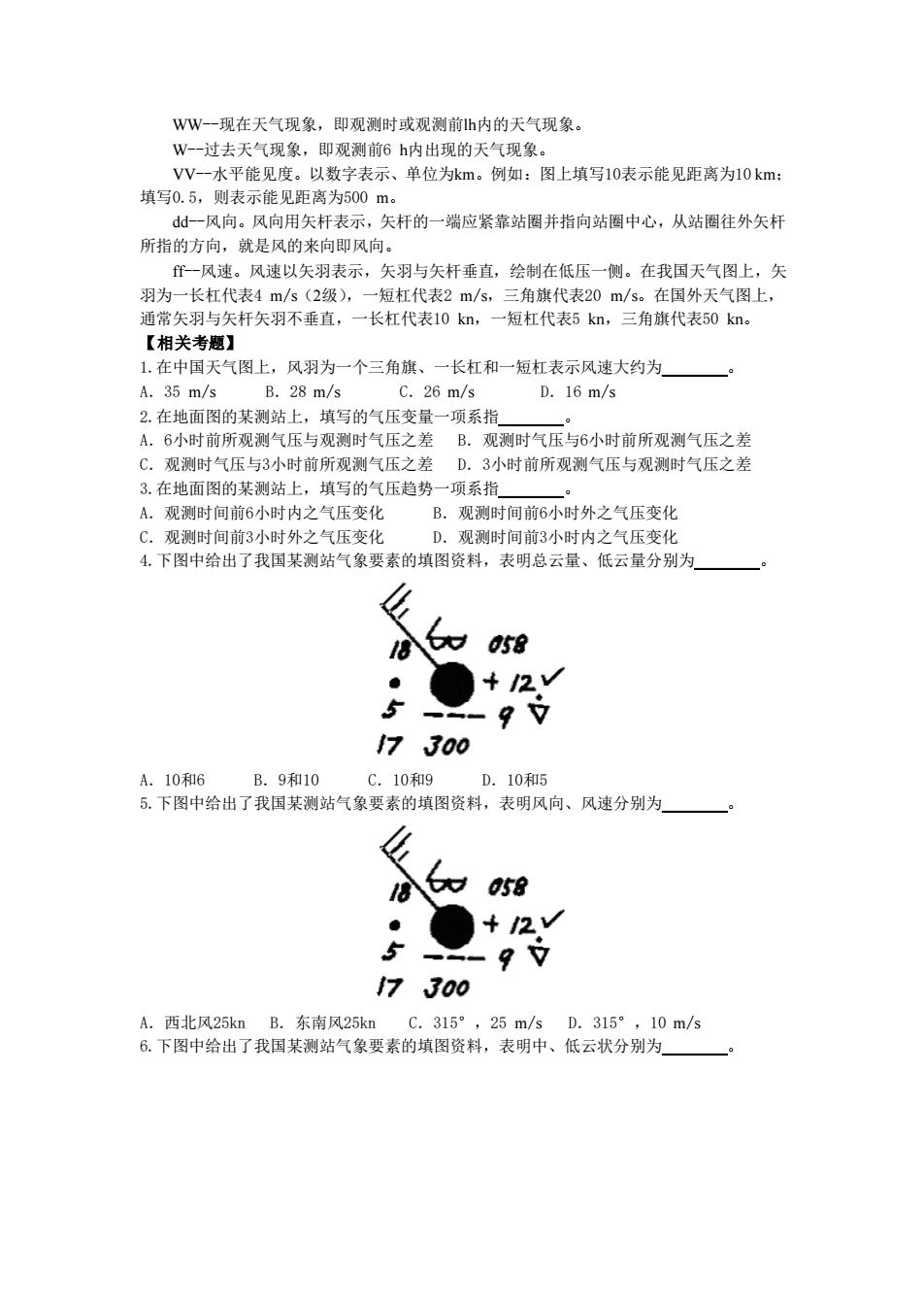

WW-一现在天气现象，即观测时或观测前h内的天气现象 W-过去天气现象，即观测前6h内出现的天气现象 一水平能见度。以数字表示、单位为m。例如：图上填写10表示能见距离为10km: 填写0.5，则表示能见距离为500m。 dd一风向。风向用矢杆表示，矢杆的一端应紧靠站圈并指向站圈中心，从站圈往外矢杆 所指的方向，就是风的来向即风向。 一风速。风速以矢羽表示，矢羽与矢杆垂直，绘制在低压一侧。在我国天气图上，矢 羽为 长杠代表4m/s(2级)， 2m/s, 角旗代表20m/s。在国外天气图上 通常矢羽与矢杆矢羽不垂直，一长杠代表10kn,一短杠代表5kn,三角旗代表50kn。 【相关考题】 1.在中国天气图上，风羽为一个三角旗、一长杠和一短杠表示风速大约为 A.35 m/s B.28 m/s C.26 m/s D.16m/s 2.在地面图的某测站上，填写的气压变量一项系 A.6小时前所观测气压与观测时气压之 B. 观测时气压与6小时前所观测气压之差 C.观测时气压与3小时前所观测气压之差 D.3小时前所观测气压与观测时气压之差 3.在地面图的某测站上，填写的气压趋势一项系指 A.观测时间前6小时内之气压变化 B.观时间前6小时外之气压变化 C测时间前3小时外之压套化 D.观测时间前3小时内之气压变化 4.下图中给出了我国某测站气象要素的填图资料，表明总 低云量分别为 1 058 +2V -97 17300 A.10和6 B.9和10 C.10和9 D.10和5 5.下图中给出了我国某测站气象要素的填图资料，表明风向、风速分别为 o58 +2 5 -97 17300 A.西北风25kmB.东南风25kmC.315°，25m/sD.315°，10m/5 6,下图中给出了我国某测站气象要素的填图资料，表明中、低云状分别为
WW-现在天气现象，即观测时或观测前lh内的天气现象。 W-过去天气现象，即观测前6 h内出现的天气现象。 VV-水平能见度。以数字表示、单位为km。例如：图上填写10表示能见距离为10 km； 填写0.5，则表示能见距离为500 m。 dd-风向。风向用矢杆表示，矢杆的一端应紧靠站圈并指向站圈中心，从站圈往外矢杆 所指的方向，就是风的来向即风向。 ff-风速。风速以矢羽表示，矢羽与矢杆垂直，绘制在低压一侧。在我国天气图上，矢 羽为一长杠代表4 m/s（2级），一短杠代表2 m/s，三角旗代表20 m/s。在国外天气图上， 通常矢羽与矢杆矢羽不垂直，一长杠代表10 kn，一短杠代表5 kn，三角旗代表50 kn。 【相关考题】 1.在中国天气图上，风羽为一个三角旗、一长杠和一短杠表示风速大约为_。 A．35 m/s B．28 m/s C．26 m/s D．16 m/s 2.在地面图的某测站上，填写的气压变量一项系指_。 A．6小时前所观测气压与观测时气压之差 B．观测时气压与6小时前所观测气压之差 C．观测时气压与3小时前所观测气压之差 D．3小时前所观测气压与观测时气压之差 3.在地面图的某测站上，填写的气压趋势一项系指_。 A．观测时间前6小时内之气压变化 B．观测时间前6小时外之气压变化 C．观测时间前3小时外之气压变化 D．观测时间前3小时内之气压变化 4.下图中给出了我国某测站气象要素的填图资料，表明总云量、低云量分别为_。 A．10和6 B．9和10 C．10和9 D．10和5 5.下图中给出了我国某测站气象要素的填图资料，表明风向、风速分别为_。 A．西北风25kn B．东南风25kn C．315°，25 m/s D．315°，10 m/s 6.下图中给出了我国某测站气象要素的填图资料，表明中、低云状分别为_
