基线、基线偏移和直流分量 ■子 基线(Baseline):接收方计算收到信号功率 的运行平均值 ■基线偏移(Baseline Wandering):0或者1的 长字串会引起基线偏移，使得接收方不能 正确地进行解码。好的线路编码方案需要 防止基线偏移。 ■直流分量(DC Components):接近于零的频 率成为直流分量。会给不允许通过低频率 的系统，或者使用电子耦合的系统带来问 4.11 题
基线、基线偏移和直流分量 基线(Baseline)：接收方计算收到信号功率 的运行平均值 基线偏移(Baseline Wandering)：0或者1的 长字串会引起基线偏移，使得接收方不能 正确地进行解码。好的线路编码方案需要 防止基线偏移。 直流分量(DC Components):接近于零的频 率成为直流分量。会给不允许通过低频率 的系统，或者使用电子耦合的系统带来问 4.11 题
自同步 ■自同步(self-synchronization):接收方的位间 隔与发送方的位间隔严格对应与匹配。 ■子 数字信号在传输的数据中包含有定时信息。 ■通常是使用信号中包含有提示接收方起始、 中间和结束位置的脉冲的跳变(transition) 4.12
自同步 自同步(self-synchronization):接收方的位间 隔与发送方的位间隔严格对应与匹配。 数字信号在传输的数据中包含有定时信息。 通常是使用信号中包含有提示接收方起始、 中间和结束位置的脉冲的跳变(transition) 4.12
Figure4.3缺乏自同步的效果 Time a.Sent 10 Time b.Received 4.13
4.13 Figure 4.3 缺乏自同步的效果
Example 4.3 在数字传输中，接收方时钟比发送方时钟快和.1%，如果 数据速率是1kbps,则刚接收方每秒钟可以接收到多少额 外的位？如果数据速率是1Mbps呢？ Solution 在1kbps时，接收方接收的速率是1001而不是1000bps. 000 bits sent 1001 bits received 1 extra bps 在1Mbps时，接收方接收的速率是1,001,000 而不是 1,000,000bps. ,000,000 bits sent 1.001.000 bits received 1000 extra bps 4.14
4.14 在数字传输中，接收方时钟比发送方时钟快0.1%, 如果 数据速率是1 kbps，则接收方每秒钟可以接收到多少额 外的位?如果数据速率是 1 Mbps呢? Solution 在 1 kbps时, 接收方接收的速率是1001 而不是1000 bps. Example 4.3 在1Mbps时，接收方接收的速率是1,001,000 而不是 1,000,000 bps

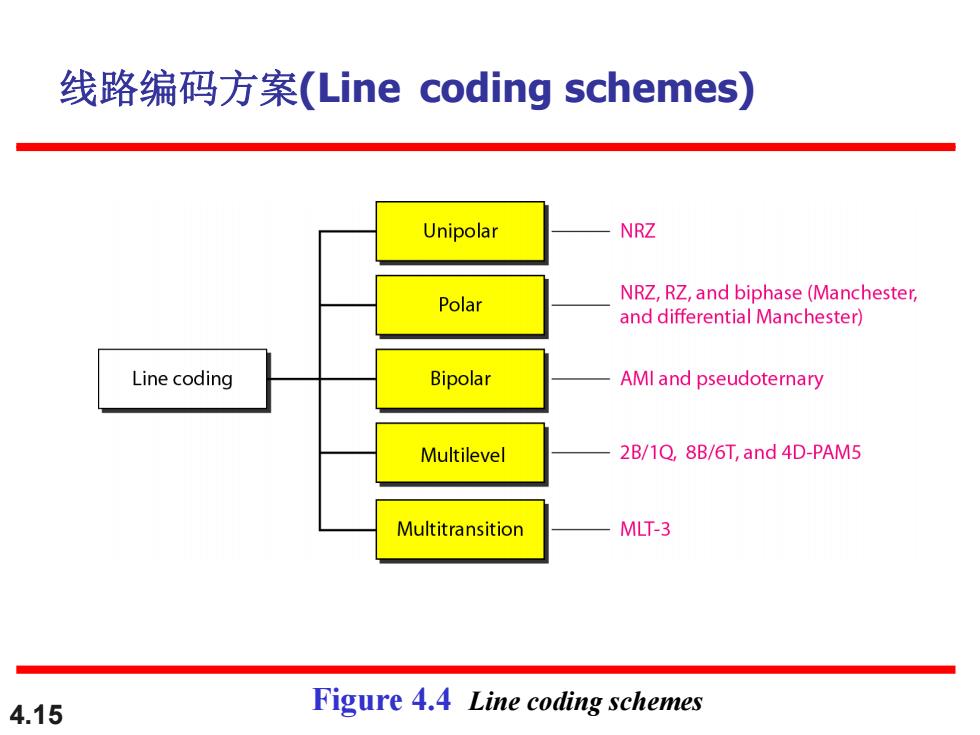

线路编码方案(Line coding schemes) Unipolar NRZ Polar NRZ,RZ,and biphase(Manchester, and differential Manchester) Line coding Bipolar AMI and pseudoternary Multilevel 2B/1Q,8B/6T,and 4D-PAM5 Multitransition MLT-3 4.15 Figure 4.4 Line coding schemes
4.15 Figure 4.4 Line coding schemes 线路编码方案(Line coding schemes)
