Data Communications and Networking Forouzan Fourth Edition Chapter 4 数字传输 (Digital Transmission) 4.1 Copyright The McGraw-Hill Companies,Inc.Permission required for reproduction or display
4.1 Chapter 4 数字传输 （Digital Transmission） Copyright © The McGraw-Hill Companies, Inc. Permission required for reproduction or display
4-1 DIGITAL-TO-DIGITAL CONVERSION 本章说明以数字方式传输数据所用的机制和技术， 包括三种技术：line coding(线性编码)，block coding (块编码或分组编码)，和scrambling(扰码). Topics discussed in this section: Line Coding(线性编码) Line Coding Schemes(线性编码方案) Block Coding(块编码) Scrambling(扰码) 4.2
4.2 4-1 DIGITAL-TO-DIGITAL CONVERSION 本章说明以数字方式传输数据所用的机制和技术， 包括三种技术: line coding (线性编码), block coding （块编码或分组编码）, 和 scrambling（扰码）. Line Coding(线性编码) Line Coding Schemes(线性编码方案) Block Coding(块编码) Scrambling(扰码) Topics discussed in this section:
Figure 4.1 Line coding and decoding 线性编码是将数字数据转换为数字信号的过程 数据元素(data element):表示一块信息的最小实体，即 位(bit),是被承载的 信号元素(signal element):是数字信号的最小单元，是 传输载体 Sender Receiver Digital data Digital data Digital signal 0101··101 0101··101 Encoder Link Decoder 4.3
4.3 Figure 4.1 Line coding and decoding 线性编码是将数字数据转换为数字信号的过程 数据元素(data element):表示一块信息的最小实体，即 位(bit)，是被承载的 信号元素(signal element)：是数字信号的最小单元，是 传输载体
比率的定义 ■r是每个信号元素承载的数据元素的个数。 ■如果一个数据元素被一个信号元素承载，则r=1 ■如果一个信号元素承载两个数据元素，则r=2 ■如果两个信号元素承载1个数据元素，则侧r=2 ■如果三个信号元素承载四个数据元素，则r=4/3 ■如果r>1,意味着1个人驾驶一辆车 ■如果r>1,意味着多个人乘坐一辆车 ■如果r=,意味着1个人驾驶一辆车和一辆拖车 4.4

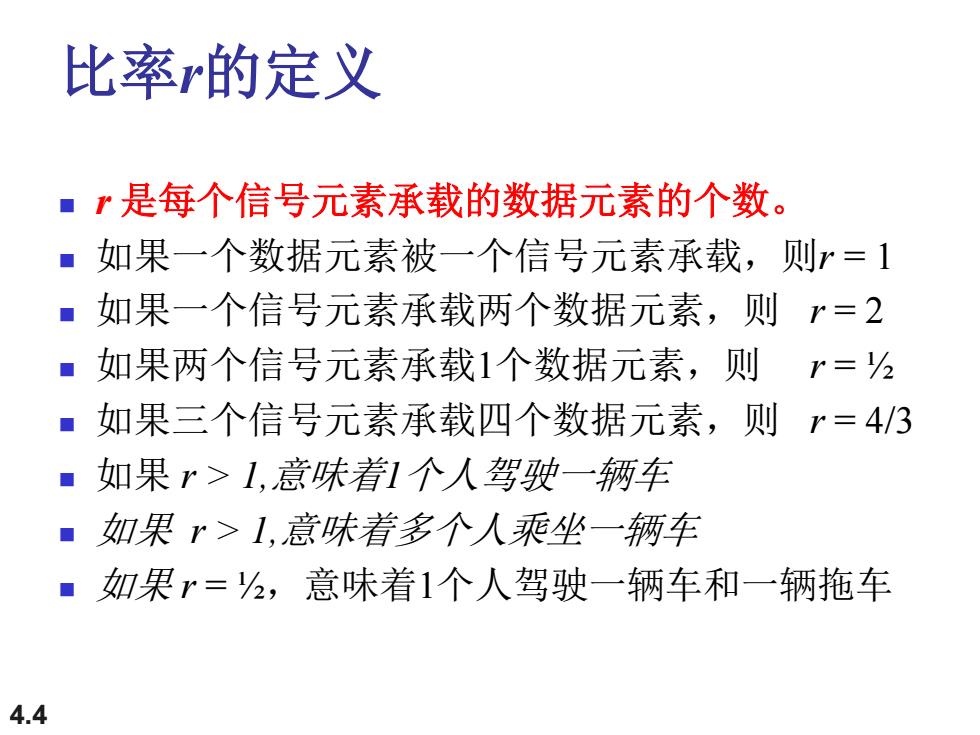

比率r的定义 r 是每个信号元素承载的数据元素的个数。 如果一个数据元素被一个信号元素承载，则r = 1 如果一个信号元素承载两个数据元素，则 r = 2 如果两个信号元素承载1个数据元素，则 r = ½ 如果三个信号元素承载四个数据元素，则 r = 4/3 如果 r > 1,意味着1个人驾驶一辆车 如果 r > 1,意味着多个人乘坐一辆车 如果 r = ½，意味着1个人驾驶一辆车和一辆拖车 4.4
Figure4.2 Signal element versus data element(信号元素和数据元素) 1 data element 1 data element 0 10!1 1 signal F element 2 signal elements a.One elem 信号元素与数据元素的关系就是如 何用信号表示传输的数据，即如何 表示0,1 1 signal 3 signal element elements c.Two data elements per one signal d.Four data elements per three signal element(r=2) elements (r=) 4.5
4.5 Figure 4.2 Signal element versus data element（信号元素和数据元素） 信号元素与数据元素的关系就是如 何用信号表示传输的数据，即如何 表示0,1
