Data Communications and Networking Forouzan Fourth Edition Chapter 5 模拟传输 (Analog Transmission) 5.1 CopyrightThe McGraw-Hill Companies,Inc.Permission required for reproduction or display
5.1 Chapter 5 模拟传输 （Analog Transmission） Copyright © The McGraw-Hill Companies, Inc. Permission required for reproduction or display
5-1 DIGITAL-TO-ANALOG CONVERSION 将数字数据转换为带通模拟信号传统上称为数字到 模拟转换。将低通模拟信号转换为带通信号传统上 被称为模拟到模拟转换。 Topics discussed in this section: 数字到模拟转换的概念(Aspects of Digital-to-Analog Conversion)) 幅移键控(Amplitude Shift Keying) 频移键控(Frequency Shift Keying) 相移键控(Phase Shift Keying) 正交振幅调制(Quadrature Amplitude Modulation) 5.2
5.2 5-1 DIGITAL-TO-ANALOG CONVERSION 将数字数据转换为帯通模拟信号传统上称为数字到 模拟转换。将低通模拟信号转换为帯通信号传统上 被称为模拟到模拟转换。 数字到模拟转换的概念(Aspects of Digital-to-Analog Conversion) 幅移键控(Amplitude Shift Keying) 频移键控(Frequency Shift Keying) 相移键控(Phase Shift Keying) 正交振幅调制(Quadrature Amplitude Modulation) Topics discussed in this section:
Figure 5.1 Digital-to-analog conversion Sender Receiver Digital data Analog signal Digital data 0101··101 M· 0101·101 Modulator Link Demodulator 5.3
5.3 Figure 5.1 Digital-to-analog conversion
Figure 5.2 Types of digital-to-analog conversion Digital-to-analog conversion Amplitude shift keying Frequency shift keying Phase shift keying (ASK) (FSK) (PSK) Quadrature amplitude modulation (QAM) 5.4
5.4 Figure 5.2 Types of digital-to-analog conversion

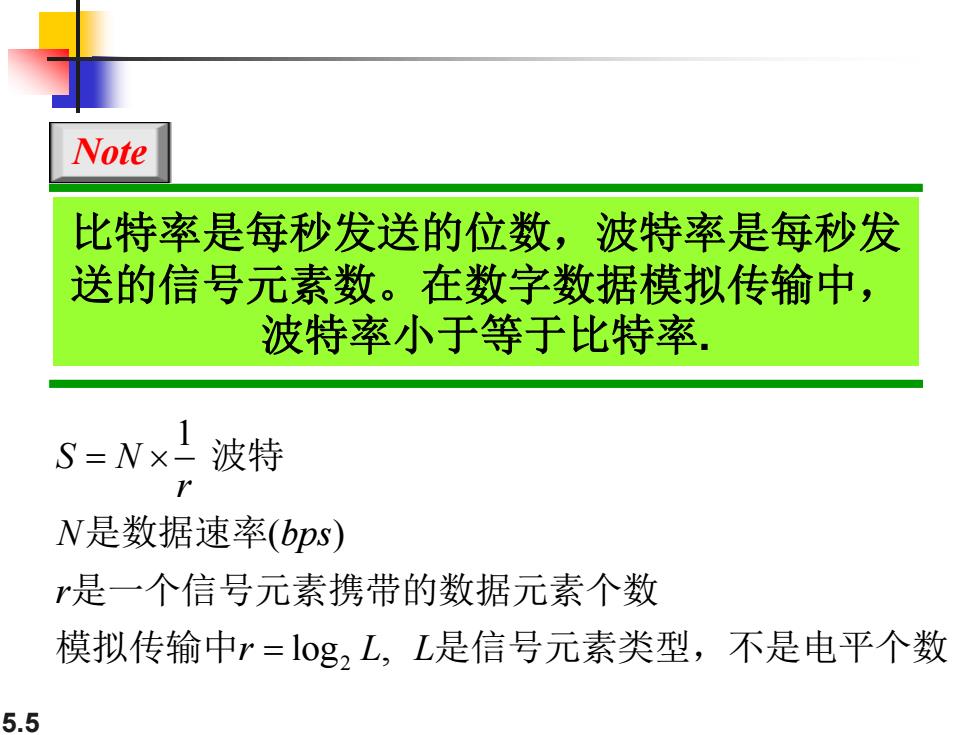

Note 比特率是每秒发送的位数，波特率是每秒发 送的信号元素数。在数字数据模拟传输中， 波特率小于等于比特率. 1 S=N×波特 N是数据速率(bps) r是一个信号元素携带的数据元素个数 模拟传输中r=log2L,L是信号元素类型，不是电平个数 5.5
5.5 比特率是每秒发送的位数，波特率是每秒发 送的信号元素数。在数字数据模拟传输中， 波特率小于等于比特率. Note 2 1 ( ) log , S N r N bps r r L L 波特 是数据速率 是一个信号元素携带的数据元素个数 模拟传输中 是信号元素类型，不是电平个数
