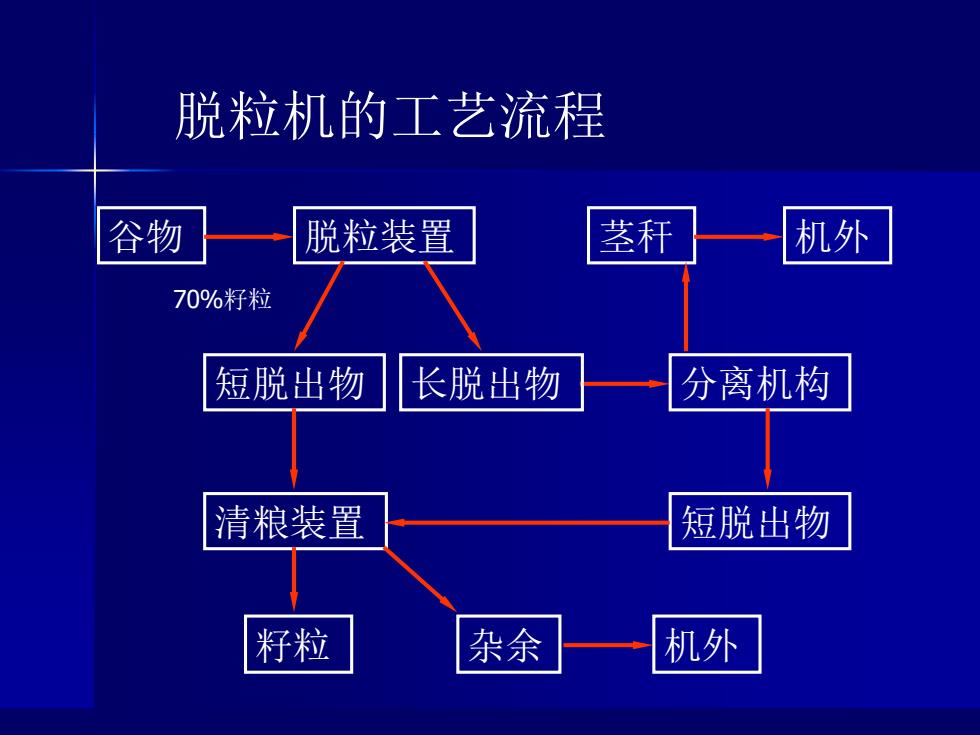

脱粒机的工艺流程茎秆谷物脱粒装置机外70%籽粒短脱出物长脱出物分离机构清粮装置短脱出物籽粒机外杂余
脱粒机的工艺流程 谷物 脱粒装置 短脱出物 长脱出物 分离机构 清粮装置 茎秆 杂余 机外 籽粒 机外 短脱出物 70%籽粒
第三节脱粒机的工作部件
第三节 脱粒机的工作部件

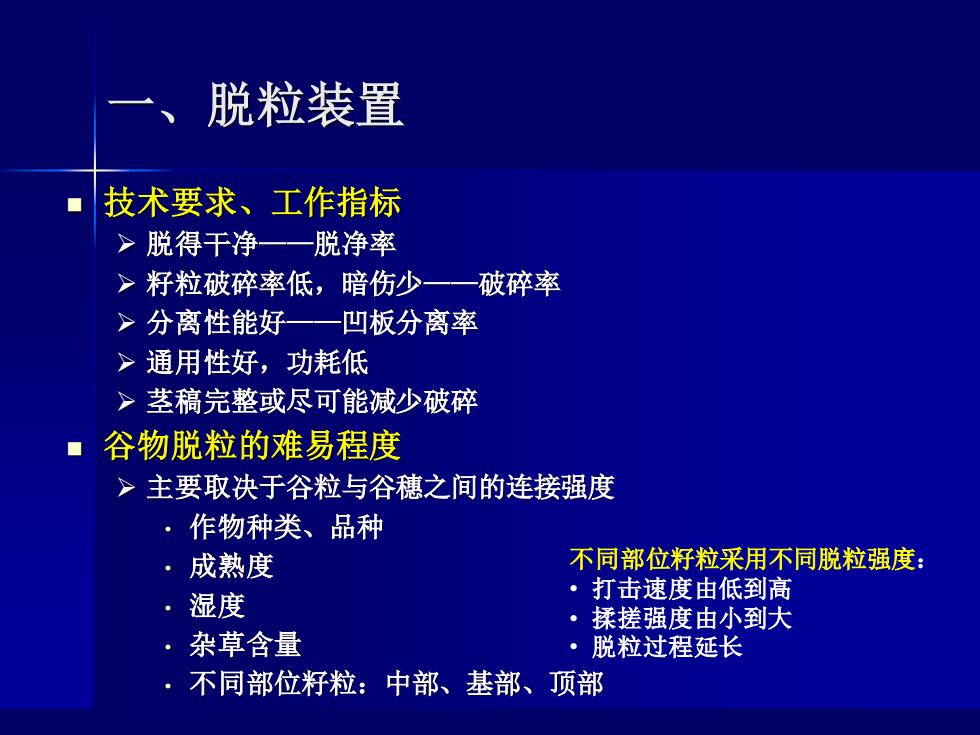

脱粒装置、技术要求、工作指标>脱得干净一一脱净率>籽粒破碎率低，暗伤少一一破碎率>分离性能好一一凹板分离率>通用性好，功耗低>茎稿完整或尽可能减少破碎谷物脱粒的难易程度>主要取决于谷粒与谷穗之间的连接强度·作物种类、品种不同部位籽粒采用不同脱粒强度：·成熟度打击速度由低到高·湿度揉搓强度由小到大·杂草含量脱粒过程延长·不同部位籽粒：中部、基部、顶部
◼ 技术要求、工作指标 ➢ 脱得干净——脱净率 ➢ 籽粒破碎率低，暗伤少——破碎率 ➢ 分离性能好——凹板分离率 ➢ 通用性好，功耗低 ➢ 茎稿完整或尽可能减少破碎 ◼ 谷物脱粒的难易程度 ➢ 主要取决于谷粒与谷穗之间的连接强度 • 作物种类、品种 • 成熟度 • 湿度 • 杂草含量 • 不同部位籽粒：中部、基部、顶部 一、脱粒装置 不同部位籽粒采用不同脱粒强度： • 打击速度由低到高 • 揉搓强度由小到大 • 脱粒过程延长

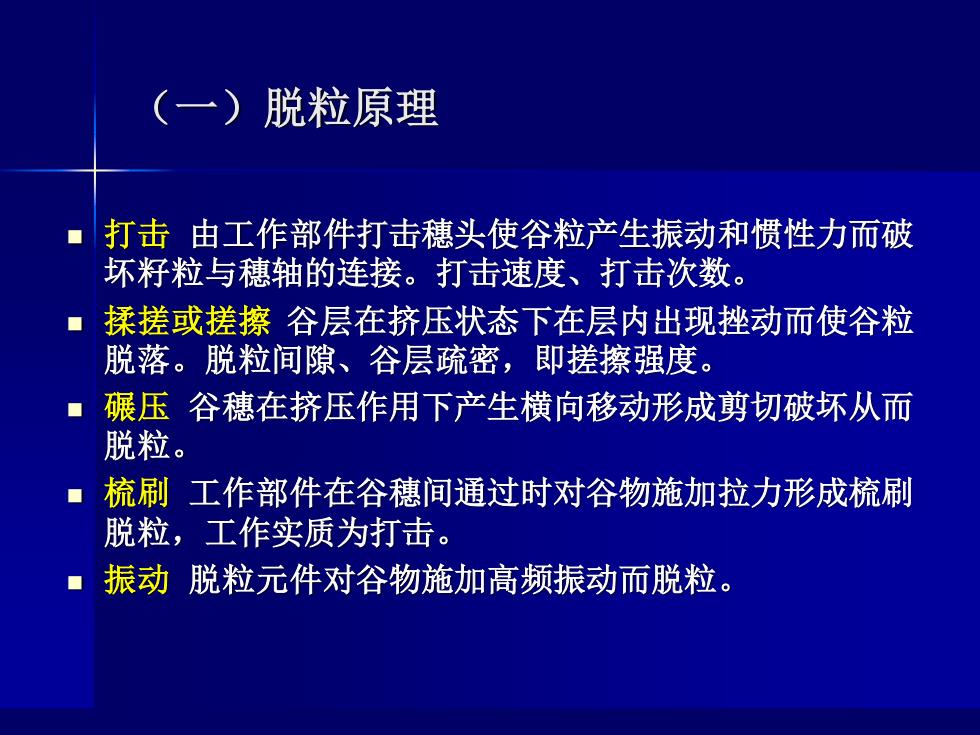

（一）脱粒原理打击由工作部件打击穗头使谷粒产生振动和惯性力而破坏籽粒与穗轴的连接。打击速度、打击次数。揉搓或搓擦谷层在挤压状态下在层内出现挫动而使谷粒脱落。脱粒间隙、谷层疏密，即搓擦强度。碾压谷穗在挤压作用下产生横向移动形成剪切破坏从而脱粒。梳刷工作部件在谷穗间通过时对谷物施加拉力形成梳刷脱粒，工作实质为打击。振动脱粒元件对谷物施加高频振动而脱粒
（一）脱粒原理 ◼ 打击 由工作部件打击穗头使谷粒产生振动和惯性力而破 坏籽粒与穗轴的连接。打击速度、打击次数。 ◼ 揉搓或搓擦 谷层在挤压状态下在层内出现挫动而使谷粒 脱落。脱粒间隙、谷层疏密，即搓擦强度。 ◼ 碾压 谷穗在挤压作用下产生横向移动形成剪切破坏从而 脱粒。 ◼ 梳刷 工作部件在谷穗间通过时对谷物施加拉力形成梳刷 脱粒，工作实质为打击。 ◼ 振动 脱粒元件对谷物施加高频振动而脱粒

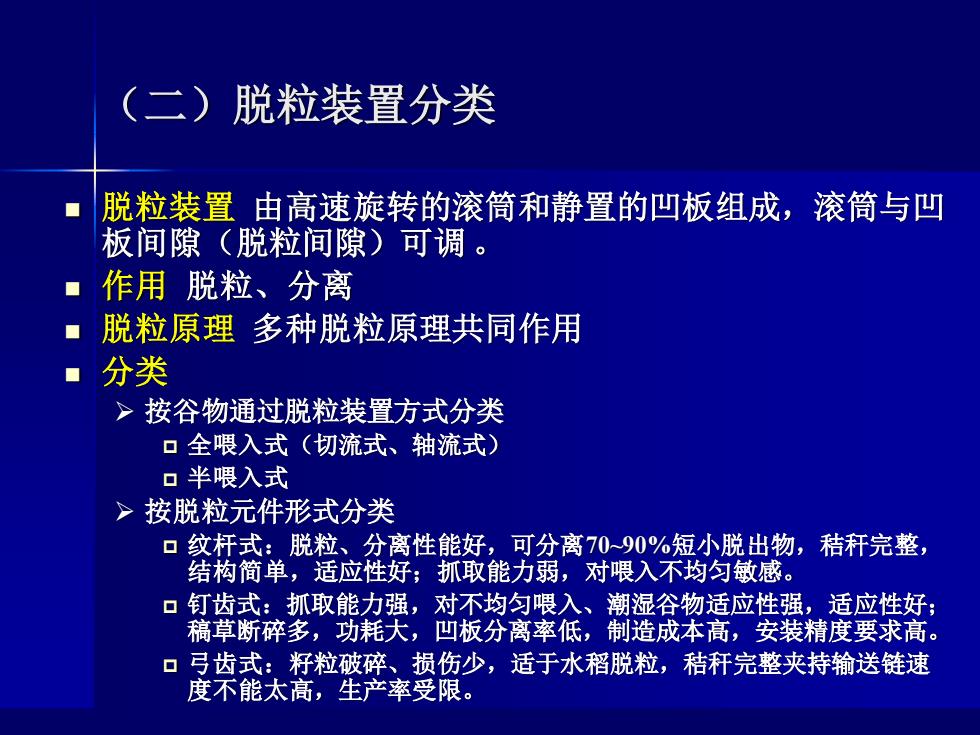

（二）脱粒装置分类脱粒装置由高速旋转的滚筒和静置的凹板组成，滚筒与凹板间隙（脱粒间隙）可调作用脱粒、分离脱粒原理多种脱粒原理共同作用分类>按谷物通过脱粒装置方式分类口全喂入式（切流式、轴流式）口半喂入式按脱粒元件形式分类口纹杆式：脱粒、分离性能好，可分离70~90%短小脱出物，秸秆完整，结构简单，适应性好；抓取能力弱，对喂入不均匀敏感。口钉齿式：抓取能力强，对不均匀喂入、潮湿谷物适应性强，适应性好；稿草断碎多，功耗大，凹板分离率低，制造成本高，安装精度要求高。口弓齿式：籽粒破碎、损伤少，适于水稻脱粒，秸秆完整夹持输送链速度不能太高，生产率受限
（二）脱粒装置分类 ◼ 脱粒装置 由高速旋转的滚筒和静置的凹板组成，滚筒与凹 板间隙（脱粒间隙）可调 。 ◼ 作用 脱粒、分离 ◼ 脱粒原理 多种脱粒原理共同作用 ◼ 分类 ➢ 按谷物通过脱粒装置方式分类 全喂入式（切流式、轴流式） 半喂入式 ➢ 按脱粒元件形式分类 纹杆式：脱粒、分离性能好，可分离70~90%短小脱出物，秸秆完整， 结构简单，适应性好；抓取能力弱，对喂入不均匀敏感。 钉齿式：抓取能力强，对不均匀喂入、潮湿谷物适应性强，适应性好； 稿草断碎多，功耗大，凹板分离率低，制造成本高，安装精度要求高。 弓齿式：籽粒破碎、损伤少，适于水稻脱粒，秸秆完整夹持输送链速 度不能太高，生产率受限
