传统式滚筒进入滚筒内的谷物在短短的半周内击，挤压，碾，完成脱粒。脱大，且易堵塞滚2388

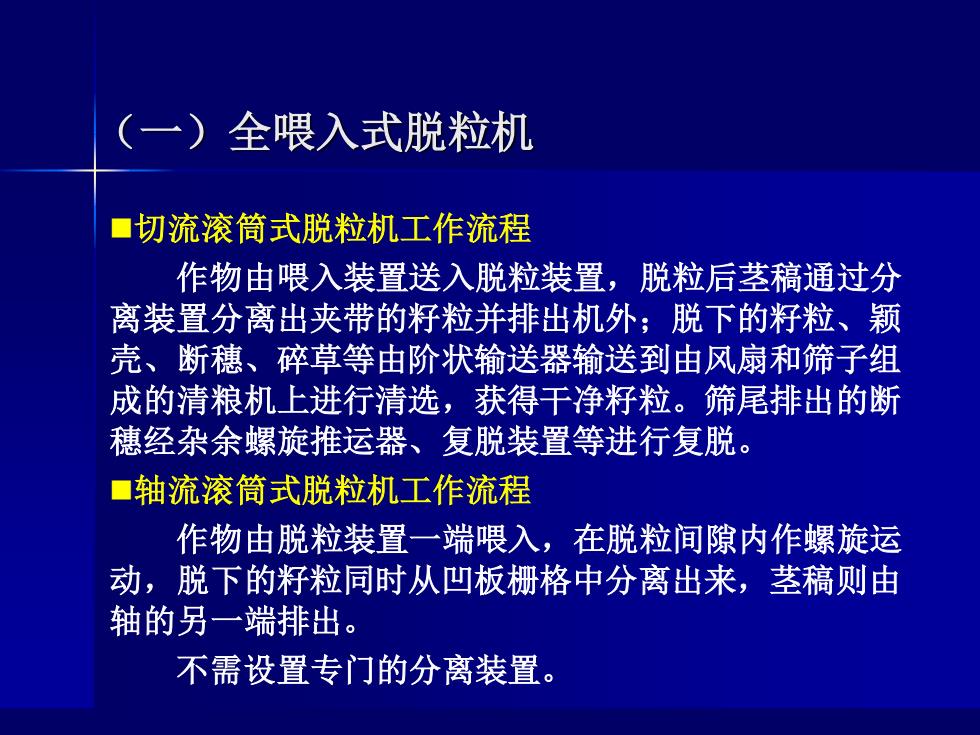

（一）全喂入式脱粒机■切流滚筒简式脱粒机工作流程作物由喂入装置送入脱粒装置，脱粒后茎稿通过分离装置分离出夹带的籽粒并排出机外；脱下的籽粒、颖壳、断穗、碎草等由阶状输送器输送到由风扇和筛子组成的清粮机上进行清选，获得干净籽粒。筛尾排出的断穗经杂余螺旋推运器、复脱装置等进行复脱。■轴流滚筒式脱粒机工作流程作物由脱粒装置一端喂入，在脱粒间隙内作螺旋运动，脱下的籽粒同时从凹板栅格中分离出来，茎稿则由轴的另一端排出不需设置专门的分离装置
◼切流滚筒式脱粒机工作流程 作物由喂入装置送入脱粒装置，脱粒后茎稿通过分 离装置分离出夹带的籽粒并排出机外；脱下的籽粒、颖 壳、断穗、碎草等由阶状输送器输送到由风扇和筛子组 成的清粮机上进行清选，获得干净籽粒。筛尾排出的断 穗经杂余螺旋推运器、复脱装置等进行复脱。 ◼轴流滚筒式脱粒机工作流程 作物由脱粒装置一端喂入，在脱粒间隙内作螺旋运 动，脱下的籽粒同时从凹板栅格中分离出来，茎稿则由 轴的另一端排出。 不需设置专门的分离装置。 （一）全喂入式脱粒机
（二）半喂入式脱粒机简式：只有脱粒装置。复式：有脱粒、清粮、排杂、复脱、夹持输送等工作装置。■工作过程：作物由粒装置，脱粒室内脱粒。脱后的稿草的籽粒与颖壳、码室，通过风扇气流籽粒通过输送装置筒可将断穗进行复
（二）半喂入式脱粒机 ◼ 简式：只有脱粒装置。 ◼ 复式：有脱粒、清粮、排杂、复脱、夹持输送等工 作装置。 ◼ 工作过程：作物由夹持机构沿脱粒滚筒轴向通过脱 粒装置，脱粒室内的作物穗部受弓齿的梳刷、打击 脱粒。脱后的稿草由脱粒装置一端排出机外。脱下 的籽粒与颖壳、碎草混杂物通过凹板筛孔进入清粮 室，通过风扇气流、筛选将杂质排出机外，干燥的 籽粒通过输送装置送至出粮口。脱粒装置后的副滚 筒可将断穗进行复脱，并将碎草迅速排出

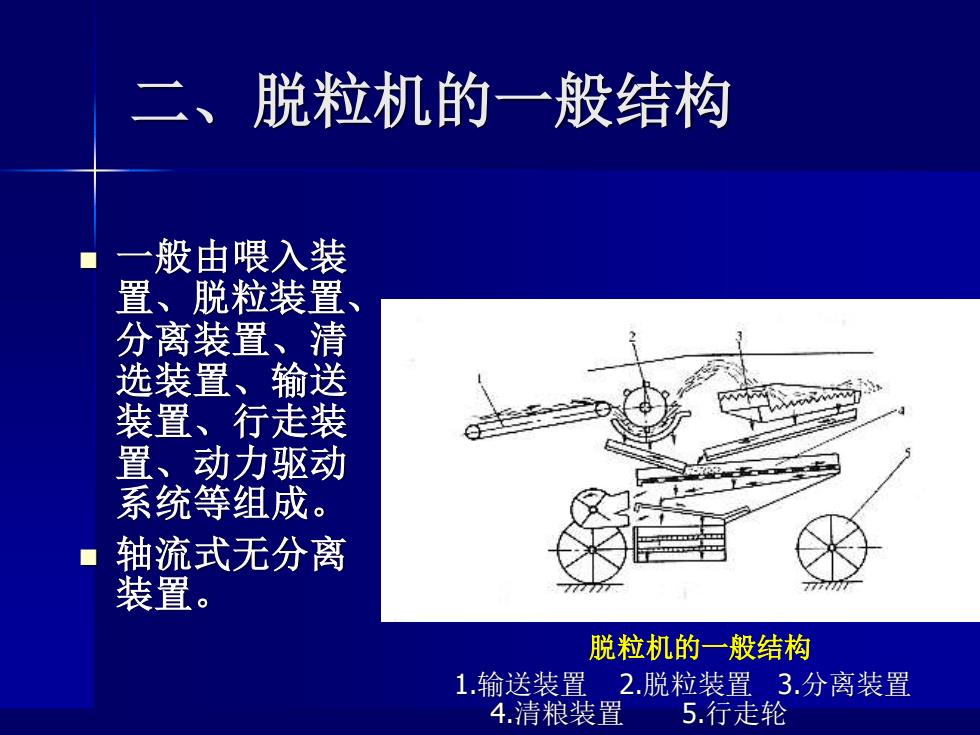

脱粒机的一般结构二般由喂入装一置、脱粒装置分离装置、清选装置、输送装置、行走装置、动力驱动系统等组成。轴流式无分离装置。脱粒机的一般结构1.输送装置2.脱粒装置3.分离装置4.清粮装置5.行走轮
二、脱粒机的一般结构 ◼ 一般由喂入装 置、脱粒装置、 分离装置、清 选装置、输送 装置、行走装 置、动力驱动 系统等组成。 ◼ 轴流式无分离 装置。 脱粒机的一般结构 1.输送装置 2.脱粒装置 3.分离装置 4.清粮装置 5.行走轮

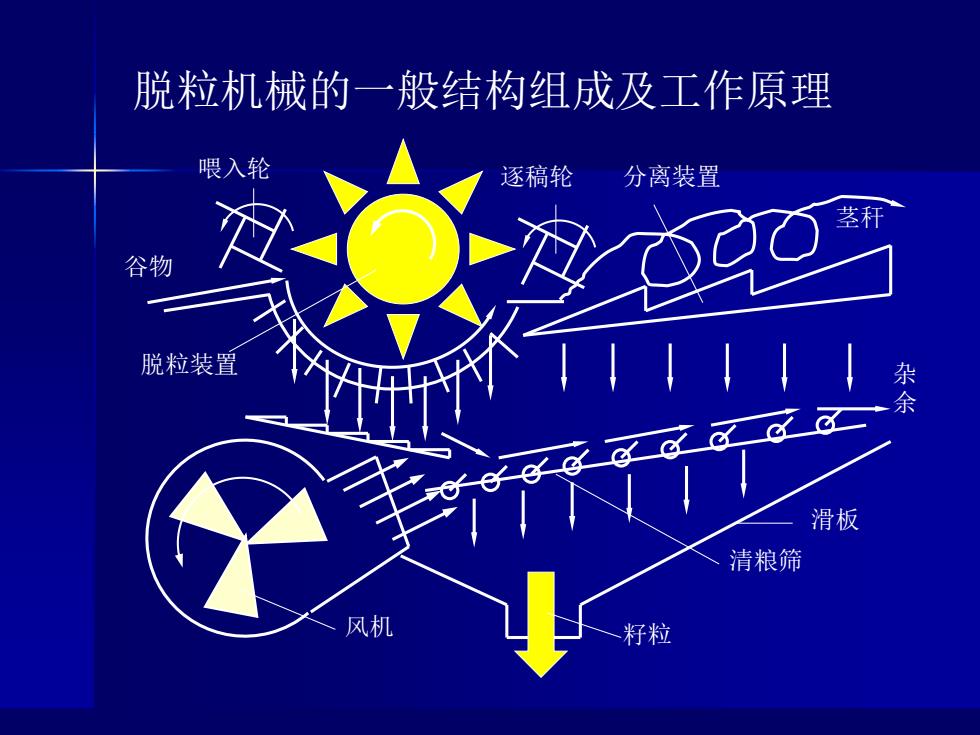

脱粒机械的一般结构组成及工作原理喂入轮分离装置逐稿轮茎秆谷物脱粒装置杂余R又滑板清粮筛风机一籽粒
籽粒 滑板 脱粒机械的一般结构组成及工作原理 风机 清粮筛 脱粒装置 分离装置 茎秆 喂入轮 逐稿轮 杂 余 谷物
