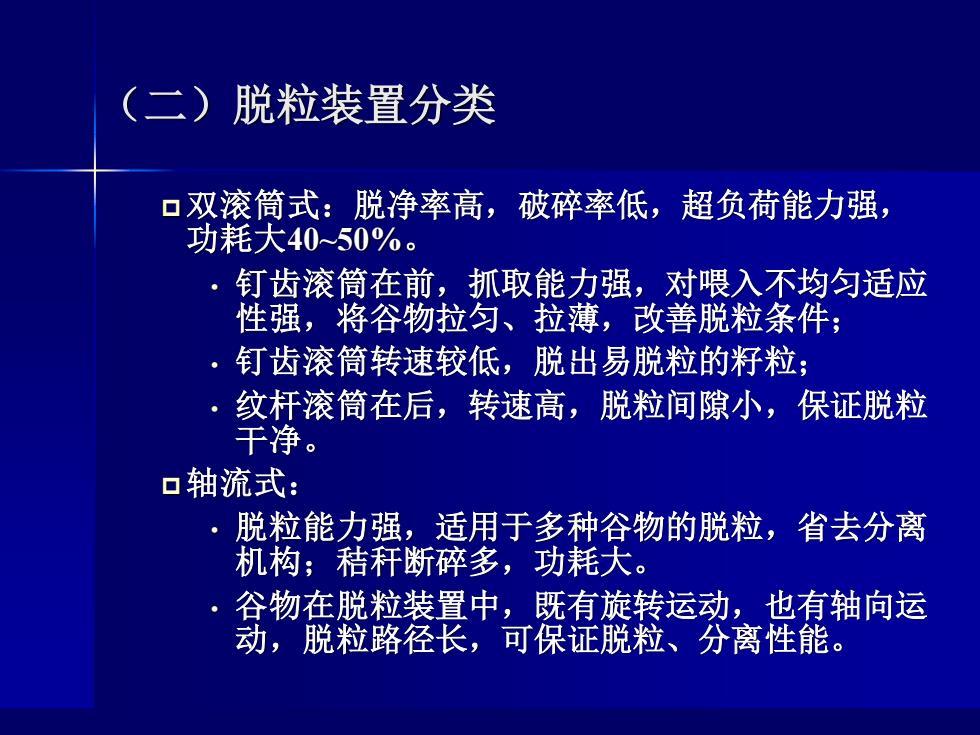

（二）月脱粒装置分类口双滚筒式：脱净率高，破碎率低，超负荷能力强，功耗大40~50%。钉齿滚筒在前，抓取能力强，对喂入不均匀适应性强，将谷物拉匀、拉薄，改善脱粒条件；。钉齿滚筒转速较低，脱出易脱粒的籽粒；纹杆滚筒在后，转速高，脱粒间隙小，保证脱粒干净。口轴流式：脱粒能力强，适用于多种谷物的脱粒，省去分离机构；秸秆断碎多，功耗大。谷物在脱粒装置中，既有旋转运动，也有轴向运动，脱粒路径长，可保证脱粒、分离性能
（二）脱粒装置分类 双滚筒式：脱净率高，破碎率低，超负荷能力强， 功耗大40~50%。 • 钉齿滚筒在前，抓取能力强，对喂入不均匀适应 性强，将谷物拉匀、拉薄，改善脱粒条件； • 钉齿滚筒转速较低，脱出易脱粒的籽粒； • 纹杆滚筒在后，转速高，脱粒间隙小，保证脱粒 干净。 轴流式： • 脱粒能力强，适用于多种谷物的脱粒，省去分离 机构；秸秆断碎多，功耗大。 • 谷物在脱粒装置中，既有旋转运动，也有轴向运 动，脱粒路径长，可保证脱粒、分离性能

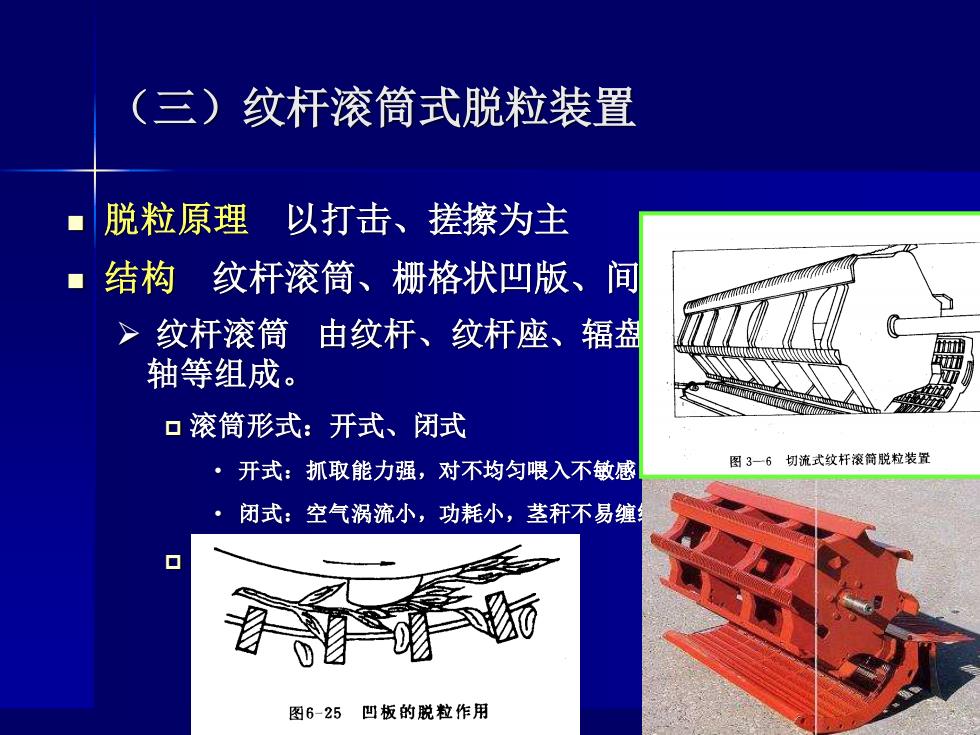

（三）纹杆滚筒式脱粒装置脱粒原理以打击、搓擦为主结构纹杆滚筒、栅格状凹版、间>纹杆滚筒由纹杆、纹杆座、辐盘轴等组成。口滚筒形式：开式、闭式图3-6切流式纹杆滚简脱粒装置·开式：抓取能力强，对不均匀喂入不敏感闭式：空气涡流小，功耗小，茎秆不易缠口T图6-25凹板的脱粒作用
（三）纹杆滚筒式脱粒装置 ◼ 脱粒原理 以打击、搓擦为主 ◼ 结构 纹杆滚筒、栅格状凹版、间隙调节装置等 ➢ 纹杆滚筒 由纹杆、纹杆座、辐盘、中间支承圈和滚筒 轴等组成。 滚筒形式：开式、闭式 • 开式：抓取能力强，对不均匀喂入不敏感 • 闭式：空气涡流小，功耗小，茎秆不易缠绕 幅盘型式：圆形、多角形

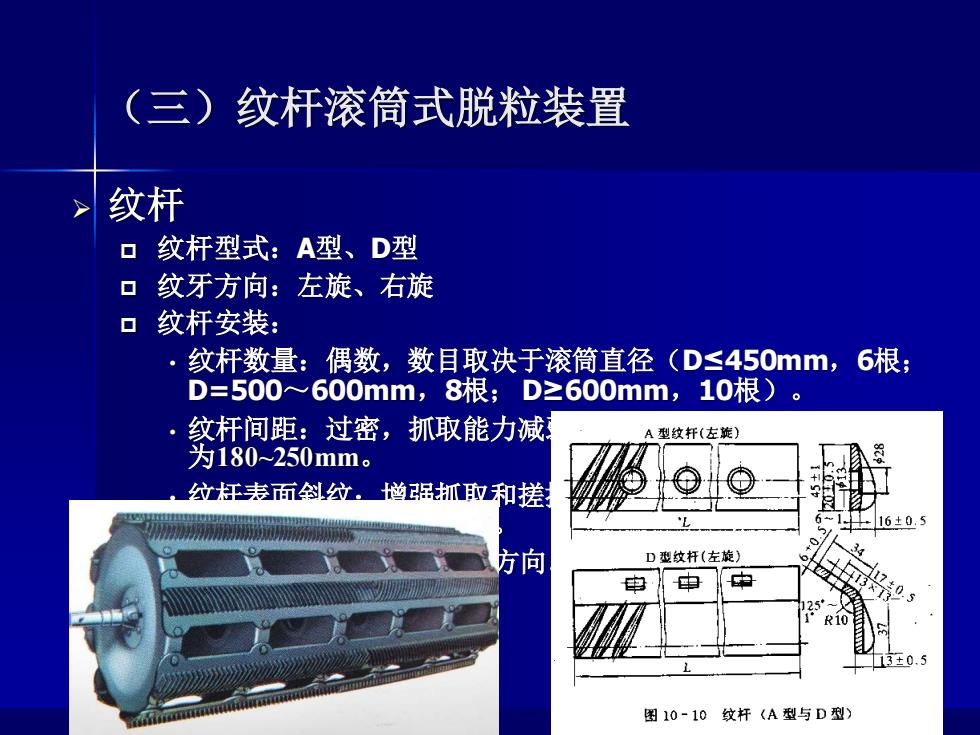

（三）纹杆滚筒式脱粒装置纹杆口纹杆型式：A型、D型口纹牙方向：左旋、右旋口纹杆安装：纹杆数量：偶数，数目取决于滚筒直径（D≤450mm，6根；D=500~600mm，8根；D≥600mm，10根）纹杆间距：过密，抓取能力减型纹扦（左旋）为180~250mm。纹杆表面斜纹：增强抓取和搓16±0.5D型纹杆（左旋）方向电13±0.5图10-10纹杆《A型与D型）
➢ 纹杆 纹杆型式：A型、D型 纹牙方向：左旋、右旋 纹杆安装： • 纹杆数量：偶数，数目取决于滚筒直径（D≤450mm，6根； D=500～600mm，8根； D≥600mm，10根）。 • 纹杆间距：过密，抓取能力减弱，且不便于折装，一般间距 为180~250mm。 • 纹杆表面斜纹：增强抓取和搓擦能力，相邻纹杆纹向相反可 抵消茎稿向一侧轴向移动。 • 纹牙小端朝向滚筒的回转方向。 （三）纹杆滚筒式脱粒装置

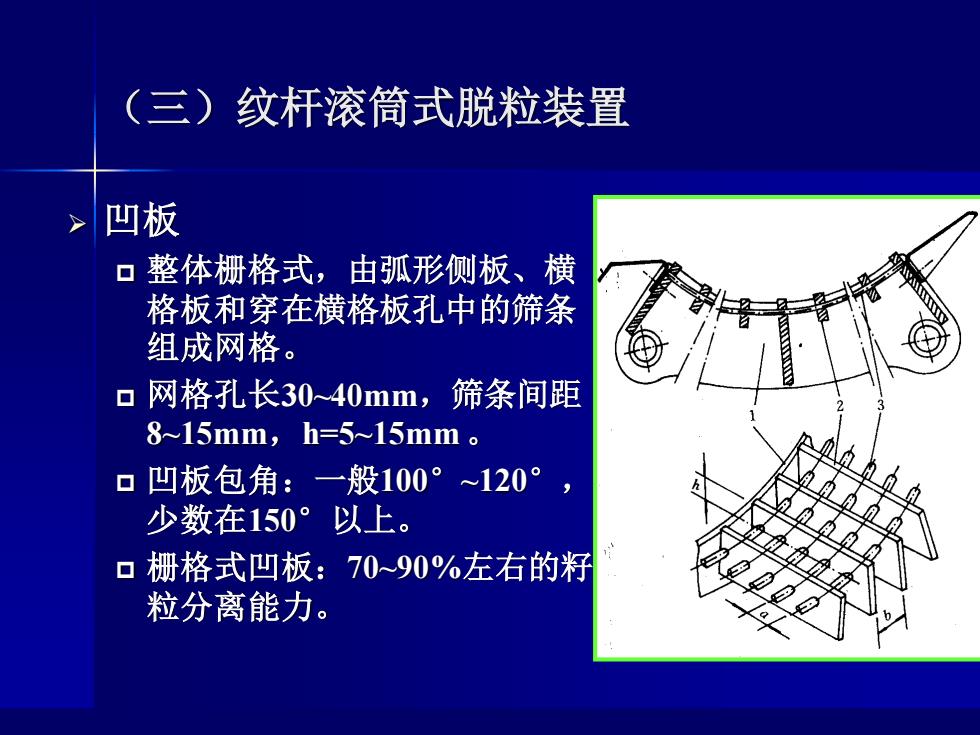

（三）纹杆滚筒式脱粒装置凹板口整体栅格式，由弧形侧板、横格板和穿在横格板孔中的筛条组成网格口网格孔长30~40mm，筛条间距8~15mm，h=5~15mm。口凹板包角：一般100°~120°少数在150°以上。口栅格式凹板：70~90%左右的籽粒分离能力
➢ 凹板 整体栅格式，由弧形侧板、横 格板和穿在横格板孔中的筛条 组成网格。 网格孔长30~40mm，筛条间距 8~15mm，h=5~15mm 。 凹板包角：一般100°~120° ， 少数在150°以上。 栅格式凹板：70~90%左右的籽 粒分离能力。 （三）纹杆滚筒式脱粒装置

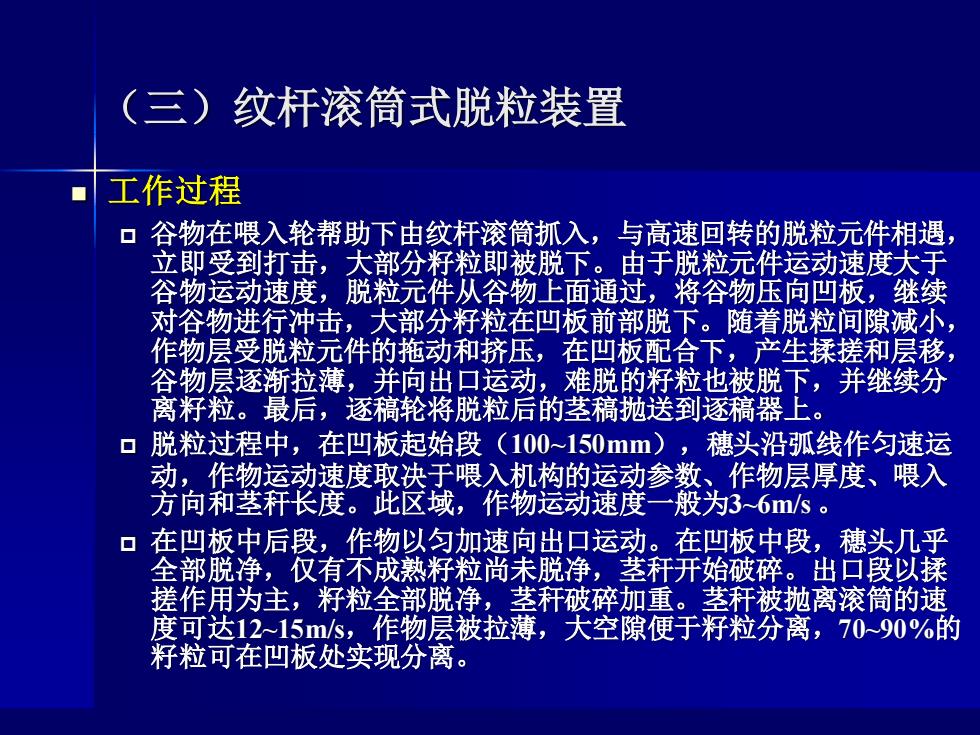

（三）纹杆滚筒式脱粒装置工作过程上口谷物在喂入轮帮助下由纹杆滚筒抓入，与高速回转的脱粒元件相遇立即受到打击，大部分籽粒即被脱下。由于脱粒元件运动速度大于脱粒元件从谷物上面通过，将谷物压向凹板，继续谷物运动速度，对谷物进行冲击，大部分籽粒在凹板前部脱下。随着脱粒间隙减小，作物层受脱粒元件的拖动和挤压，在凹板配合下，产生揉搓和层移，谷物层逐渐拉薄，并向出口运动，难脱的籽粒也被脱下，并继续分离籽粒。最后，逐稿轮将脱粒后的茎稿抛送到逐稿器上。口脱粒过程中，在凹板起始段（100~150mm），穗头沿弧线作匀速运动，作物运动速度取决于喂入机构的运动参数、作物层厚度、喂入方向和茎秆长度。此区域，作物运动速度一般为3~6m/s。口在凹板中后段，作物以匀加速向出口运动。在凹板中段，穗头几乎全部脱净，仅有不成熟籽粒尚未脱净，茎秆开始破碎。出口段以揉搓作用为主，籽粒全部脱净，茎秆破碎加重。茎秆被抛离滚筒的速度可达12~15m/s，作物层被拉薄，大空隙便于籽粒分离，70~90%的籽粒可在凹板处实现分离
◼ 工作过程 谷物在喂入轮帮助下由纹杆滚筒抓入，与高速回转的脱粒元件相遇， 立即受到打击，大部分籽粒即被脱下。由于脱粒元件运动速度大于 谷物运动速度，脱粒元件从谷物上面通过，将谷物压向凹板，继续 对谷物进行冲击，大部分籽粒在凹板前部脱下。随着脱粒间隙减小， 作物层受脱粒元件的拖动和挤压，在凹板配合下，产生揉搓和层移， 谷物层逐渐拉薄，并向出口运动，难脱的籽粒也被脱下，并继续分 离籽粒。最后，逐稿轮将脱粒后的茎稿抛送到逐稿器上。 脱粒过程中，在凹板起始段（100~150mm），穗头沿弧线作匀速运 动，作物运动速度取决于喂入机构的运动参数、作物层厚度、喂入 方向和茎秆长度。此区域，作物运动速度一般为3~6m/s 。 在凹板中后段，作物以匀加速向出口运动。在凹板中段，穗头几乎 全部脱净，仅有不成熟籽粒尚未脱净，茎秆开始破碎。出口段以揉 搓作用为主，籽粒全部脱净，茎秆破碎加重。茎秆被抛离滚筒的速 度可达12~15m/s，作物层被拉薄，大空隙便于籽粒分离，70~90%的 籽粒可在凹板处实现分离。 （三）纹杆滚筒式脱粒装置
