GB/T786.1-2021/1S01219-1:2012 流体传动系统及元件图形符号和 回路图第1部分：图形符号 1范国 GB/T786的本部分确立了各种符号的基本要素，并规定了流体传动元作和回路图中符号的设计 规则 本部分是IS)161?系列标准的综合应用。本部分中的符号按照周定尺寸设计，以直接用于数据 处理系统，可能导致不同的变体。 2规范性引用文件 下列文件对于本文件的应用是必不可少的，几是注日期的引用文件，仅注日期的服本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件 SO128(所有部分)技术制图表示的一般原划(Technical drawings-General principles of presentation) 1S)30985技术产品文件字体第5部分：拉丁字母、数字和标记的计算机轴均设计字体 (Technical product documentstion-Lettering-Part 5:CAD lettering of the Latin alphabet.numerals and marks) ISO5598流体传动系统及元件词汇(Fluid power system9 and components一Vocabulary) 1SO14617(所有部分)图表用图形符号(Graphical symbols for diagrams) 1SO81714】产品技术文件用图形符号的设计第1部分：基本规则(Design of graphic symbols for use in technical documentation of products-Part 1:Basic rules) 1C817142产品技术文件用图形符号的设计第2都分：包括参考图书馆用图形符号在内的计 算机可惑知图形符号规范及其交换要求(Design of graphical symbols for use in the technical documen tation of produetsPart 2:Speeification for graphical symbols in a computer sensible form including graphical symbols for a reference library.and requirements for their interchange) 3术语和定义 1S)5598界定的术语和定义适用于本文件 4标注说明（引用GB/T786的本部分） 决定遵守(GB/T?86的本部分时，在试验报告，产品样木和商务文件中使用下述说明：“图形符号符 合GB/T786.1一2021《流体传动系统及元件图形符号和回路图第1部分：图形符号》”， 5总则 5.1采用本部分规定的基本要素与规期创建元件符号， 1
GB/T786.1-2021/1S01219-1:2012 5.2多数符梦表示元件和具有特定功能的要素。部分符号表示功能或操作方法 5.3符号不用来表示元作的实际结构. 5.4元件符号表示的是元件未受激励的状态（初始状态）。对于没有明确定义未受激精状态（初始快 态)的元件的符号，应按本部分中列出的符号创建的特定规则给出。 注：1S01192中给出了话用于回路图的厘则。 5.5元件符号应给非所有的接口. 5.6符号应预留用于指示端口/连接口的标识，如：压力、流量，电气连接等参数及其设定所需的室何 5.7依据S081714-1,当创建图形符号时，可对基本要常进行镜像或旋转 5.8符号按本部分和1S081714-1中定义的初始状态来表示。在不改变它们含文的前提下可将它们 镜像或90旋转。 59如果一个符号用于表示具有两个或更多主要功能的流体传动元件，并且这些功能之阿相互联系 测这个符号应由实线外框包制标出（见8.1.1）。 注1：例如，方向控制阀控制机构的工作方式和过滤器的培害指示都不是主要功能 连2：此处与GB/T786,1一1993的要求不问，从点刻线变为实线，目的是提高区分度 5.10当一个元件出两个或者更多元件集成时，应由点划线包周标出（见7,4.4.17） 5.11点线在本部分中用来表示邻近的基本要素或元件，在形符号中不使用。 5.12本部分中的图形符号按照1S)14617,1S)817141以及1EC81714-2中的规则绘制，符合 1S014617的图形符号按核数尺寸M-2.5mm,线宽0.25mm绘制。为了缩小符号尺寸，本部分的图 形符号按模块尺寸M=2.0mm,线宽0,25mm绘制.但是，对这两种模数尺寸，字符大小应为高 2.5mm,线宽0.25mm。可根据需要来改变图形符号的大小以用于元件标识或样本。 5.13字符和端口标识的尺寸应按照1S03098-5中的规则绘制，字体类型CB型 5.14木部分中的每个图形符号按照S014617赋有唯一的登记序号，在鉴记序号之后用V1,V2.V3 等表示图形符号的改动。 对于1)14617中仍未规定的登记序号，使用基本的登记序号。在流体传动领域，用“F”来标识基 本要素，用“RF”来标识应用规则。 用“X“米标识符号示例，流体传动技术领域的登记序号保留范固是X10000~X39999 6液压应用示例 6.1阀 61.1控制机构 登记序号 图形 描述 6.1.1.1 X10010 带有可拆卸把手和锁定要 素的控制机构 402V5 655V1 686V1 F041V1

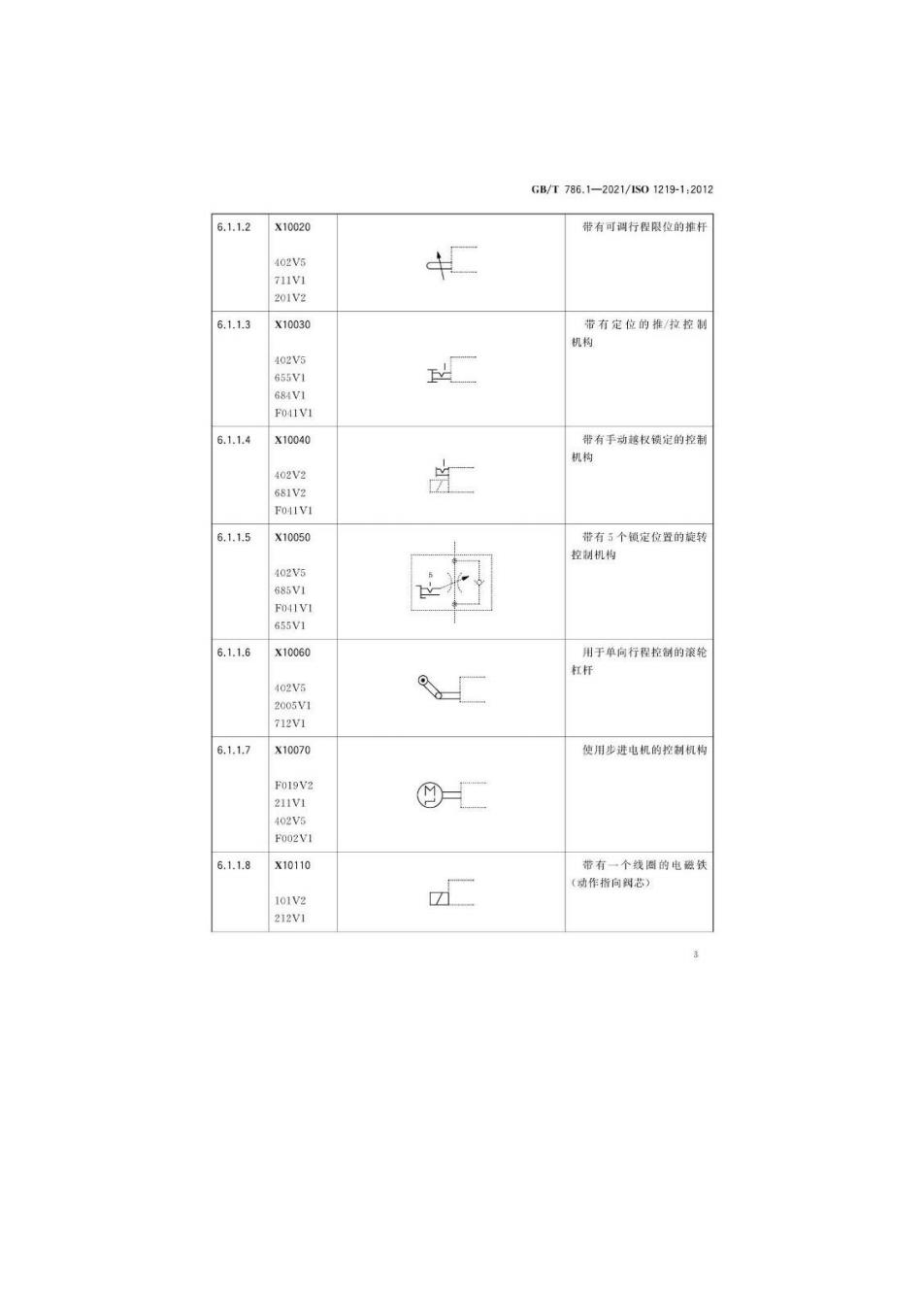

GB/T786.1-2021/1S01219-1:2012 6.1.1.2 X10020 带有可调行程限位的推杆 4o2V5 711V1 201V2 6.1.1.3 X10030 带有定位的推/拉控制 机构 402V5 655V1 C 684V1 F041V1 6.1.1.4 X10040 带有手动越权锁定的控制 机构 402V2 681V2 月 F041V1 6.1.1.5 X10050 带有5个锁定位置的旋转 控制机构 402V5 685V1 F041V1 655V1 6.1.1.6 X10060 用于单向行程控制的滚轮 杠杆 402V5 - 2005V1 712V1 6.1.1.7 X10070 使用步进电机的控制机构 F019V2 211V1 ⑨-二 402V5 F002VI 6.1.1.8 X10110 带有一个线圆的电磁铁 (动作指向到芯) 101V2 212V1
GB/T786.1-2021/1S01219-1:2012 6.1.19 X10120 带有一个线园的电磁铁 101V2 C 动作背离倒芯) 212V2 6.1.1.10 X10130 带有两个线周的电气控制 四二 装置（一个动作指向饲芯，另 101V2 一个动作背离阀芯) 212V4 6.1.1.11 X10140 带有一个线圈的电磁铁 二 (动作指向司芯，连续控制) 101V2 212V1 201V1 6.1.112 X10150 带有一个线圈的电磁铁 1o1V2 二 动作背离钢芯，连续控制) 212V2 201V1 6.1.1.13 X10160 带两个线围的电气控制装 101V2 本二 置（一个动作指向阀芯，另 个动作背离阀芯，连续控制) 212V4 201V1 6.1.1.14 X10180 外部供油的电液先导控制 机构 101V2 212V1 243V1 F035V1 6.1.1.15 X10190 机械反馈 402V1 241V1 401V1 4
GB/T786.1-2021/101219-1:2012 6.1.1.16 X10200 外部供油的带有两个线圈 的电液两级先导控制机构 10IV2 (双向工作，连续控制) 243V1 本 212V4 201V2 F035V1 6.1.2方向控制阀 登记序号 图形 描述 6.1.2.1 X10210 二位二通方向控制阀（双 向流动，推压控制，弹簧复 101V7 位，常闭) F028V1 2172V1 2002V1 =中 402V5 682V1 401V2 6.1.2.2 X10220 二位二通方向控制阀（电 磁铁控制，弹簧复位.常开) 1o1V7 F028V1 2002V1 zE中M 101V2 212V1 2172V1 401V2 6.1.2.3 X10230 二位四通方向控制阀（电 磁铁控制，弹簧复位) 1o1V7 F026V1 F027V1 2002V1 101V2 212V1 401V2 5
