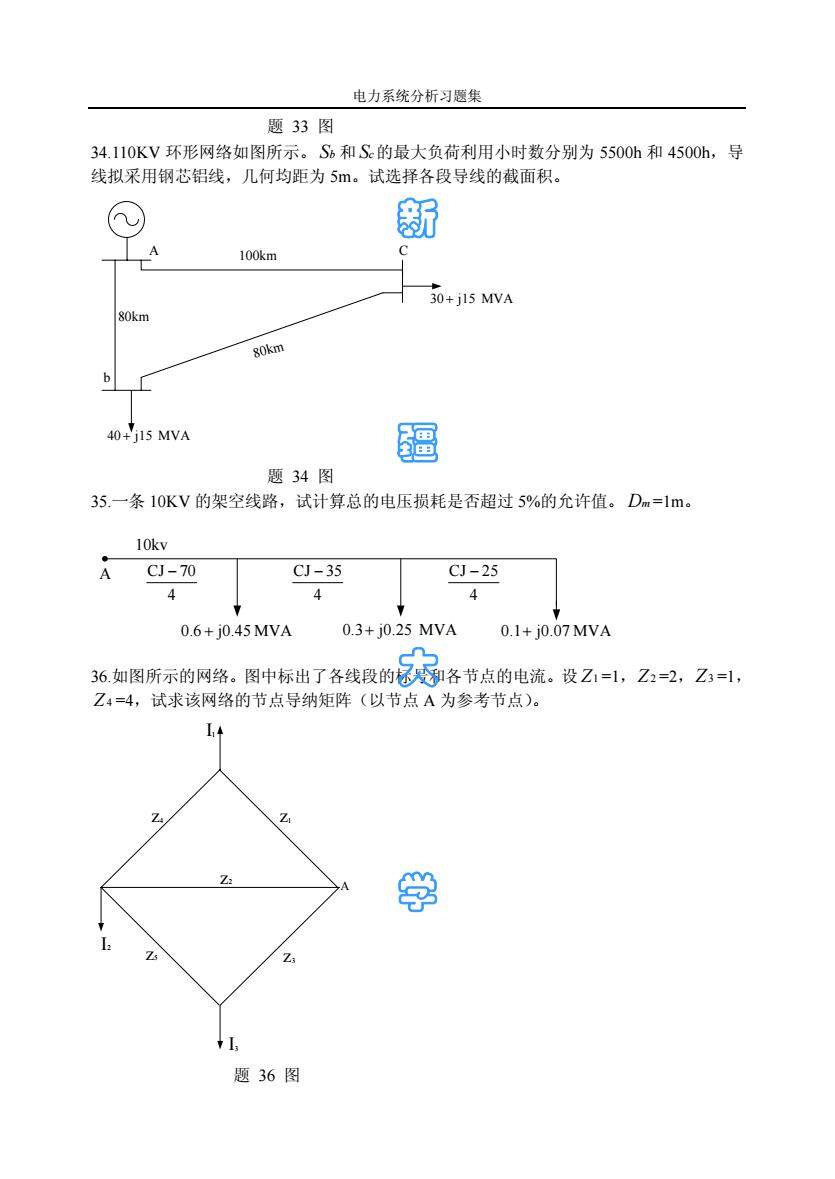

电力系统分析习题集 题33图 34.110KV环形网络如图所示。S和S的最大负荷利用小时数分别为5500h和4500h,导 线拟采用钢芯铝线，几何均距为5m。试选择各段导线的截面积。 新 100k 30+j15 MVA g0k灯 40+j15 MVA 题34图 35.一条10KV的架空线路，试计算总的电压损耗是否超过S%的允许值。Dm=1m。 10kv A CJ-70 CJ-35 CJ-25 4 4 4 0.6+j0.45MVA 0.3+j0.25MVA0.1+j0.07MVA 36.如图所示的网络。图中标出了各线段的家和各节点的电流。设Z1=1,Z2=2,Z3=1, Z4=4,试求该网络的节点导纳矩阵（以节点A为参考节点）。 Z 学 u 题36图
电力系统分析习题集 题 33 图 34.110KV 环形网络如图所示。 和 的最大负荷利用小时数分别为 5500h 和 4500h，导 线拟采用钢芯铝线，几何均距为 5m。试选择各段导线的截面积。 Sb Sc 30 + j15 MVA C 100km 80km A b 80km 40 + j15 MVA 题 34 图 35.一条 10KV 的架空线路，试计算总的电压损耗是否超过 5%的允许值。 Dm =1m。 A 10kv 0.6 + j0.45 MVA 0.3+ j0.25 MVA 0.1+ j0.07 MVA 4 CJ − 70 4 CJ − 35 4 CJ − 25 36.如图所示的网络。图中标出了各线段的标号和各节点的电流。设 Z1 =1，Z2 =2，Z3 =1， Z4 =4，试求该网络的节点导纳矩阵（以节点 A 为参考节点）。 A z1 z2 z3 z4 z5 I1 I2 I3 题 36 图 新 疆 大 学

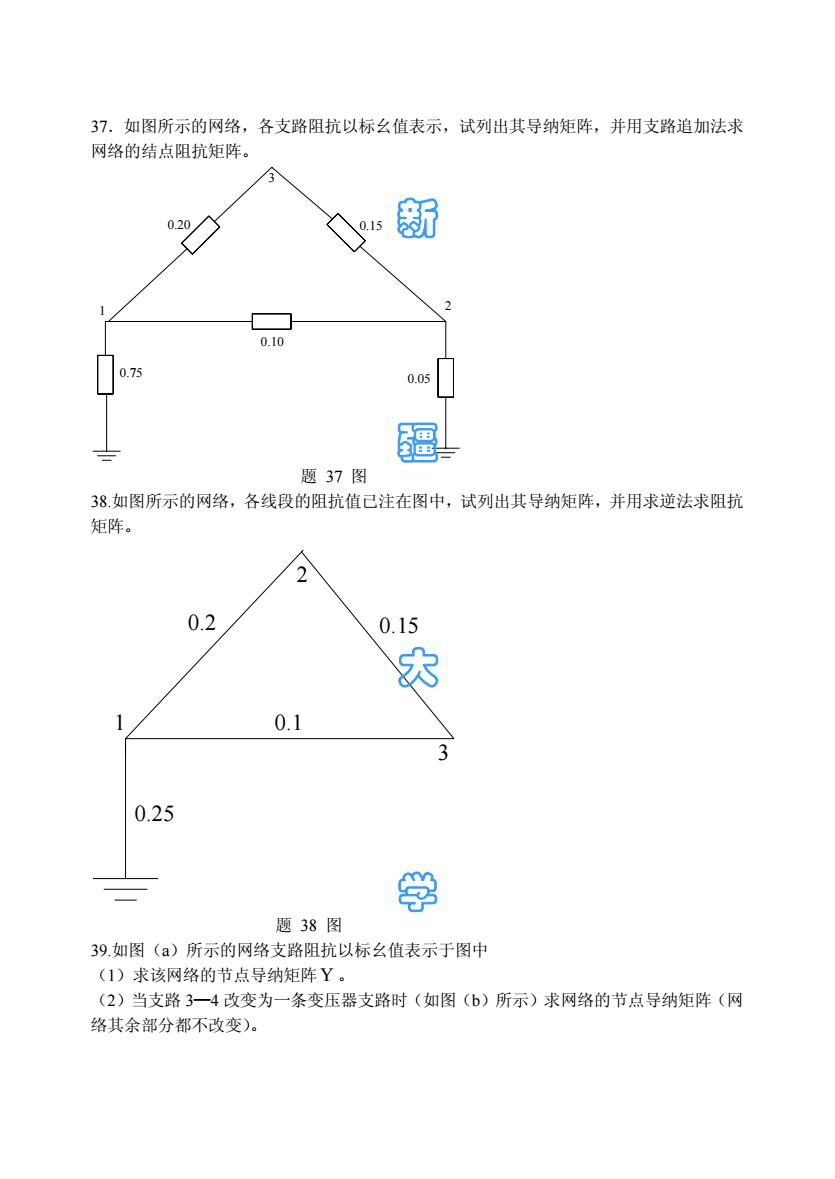

37.如图所示的网络，各支路阻抗以标么值表示，试列出其导纳矩阵，并用支路追加法求 网络的结点阻抗矩阵。 020 新 .10 题37图 38.如图所示的网络，各线段的阻抗值己注在图中，试列出其导纳矩阵，并用求逆法求阻抗 矩阵。 0.2 0.15 0.1 0.25 学 题38图 39.如图(a)所示的网络支路阻抗以标么值表示于图中 (1)求该网络的节点导纳矩阵Y (2)当支路3一4改变为一条变压器支路时（如图(b)所示）求网络的节点导纳矩阵（网 络其余部分都不改变)
37．如图所示的网络，各支路阻抗以标幺值表示，试列出其导纳矩阵，并用支路追加法求 网络的结点阻抗矩阵。 3 0.15 2 1 0.20 0.10 0.05 0.75 题 37 图 38.如图所示的网络，各线段的阻抗值已注在图中，试列出其导纳矩阵，并用求逆法求阻抗 矩阵。 2 1 3 0.1 0.2 0.15 0.25 题 38 图 39.如图（a）所示的网络支路阻抗以标幺值表示于图中 （1）求该网络的节点导纳矩阵 Υ 。 （2）当支路 3—4 改变为一条变压器支路时（如图（b）所示）求网络的节点导纳矩阵（网 络其余部分都不改变）。 新 疆 大 学
