条大孝 Xinjiang University 第一章 电力系统故障分析的基本知识 电竞工程学院 电气工程及其自动化专业
第一章 电力系统故障分析的基本知识 第一章 电力系统故障分析的基本知识 电力系统故障分析的基本知识 Xinjiang University 电气工程学院 电气工程及其自动化专业
1-1故障概述 ●故障：一般指短路和断线，分为简单故障和复杂故障 ●简单故障：电力系统中的单一故障 ·复杂故障：同时发生两个或两个以上故障 ● 短路：指一切不正常的相与相之间或相与地之间（对于中性点 接地的系统)发生通路的情况
1-1 故障概述 z 故障:一般指短路和断线,分为简单故障和复杂故障 z 简单故障:电力系统中的单一故障 z 复杂故障:同时发生两个或两个以上故障 z 短路:指一切不正常的相与相之间或相与地之间（对于中性点 接地的系统）发生通路的情况
一、短路的类型 表1-1 各种短路的示意图和代表符号 短路种类 示意图 代表符号 三相短路 f3) 两相短路接地 f1,1) 两相短路 f2) 单相短路 f1)
一、短路的类型 表1-1 各种短路的示意图和代表符号 短路种类 示意图 代表符号 三相短路 f(3) 两相短路接地 f(1,1) 两相短路 f(2) 单相短路 f(1)

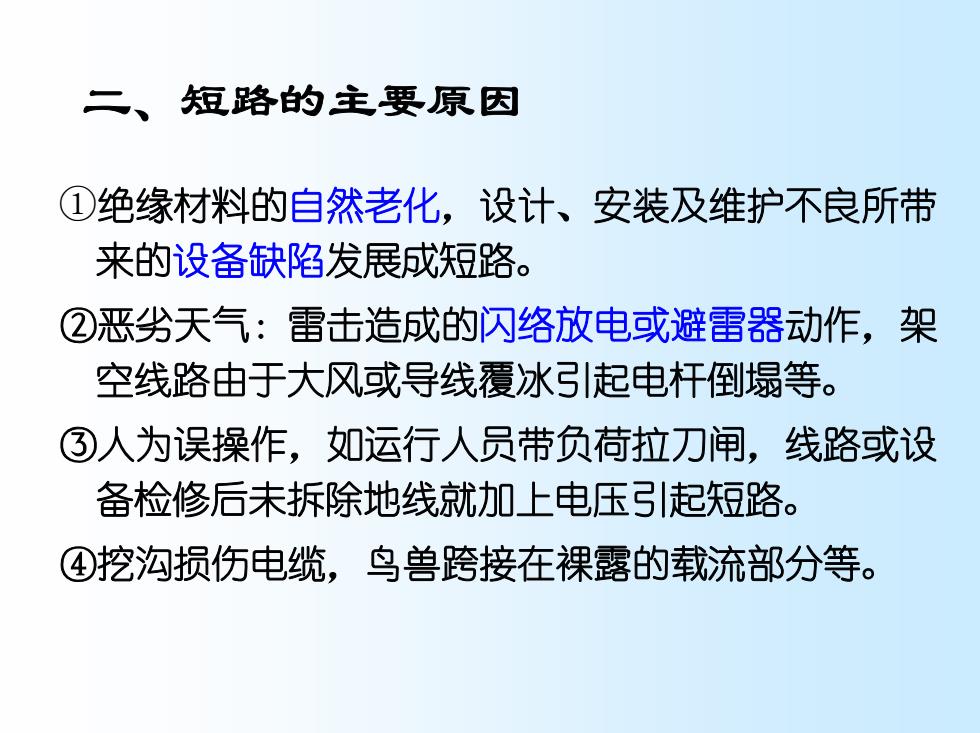

二、短路的主要原因 ①绝缘材料的自然老化，设计、安装及维护不良所带 来的设备缺陷发展成短路。 ②恶劣天气：雷击造成的闪络放电或避雷器动作，架 空线路由于大风或导线覆冰引起电杆倒塌等。 ③人为误操作，如运行人员带负荷拉刀闻，线路或设 备检修后未拆除地线就加上电压引起短路。 ④挖沟损伤电缆，鸟兽跨接在裸露的载流部分等
二、短路的主要原因 ①绝缘材料的自然老化，设计、安装及维护不良所带 来的设备缺陷发展成短路。 ②恶劣天气：雷击造成的闪络放电或避雷器动作，架 空线路由于大风或导线覆冰引起电杆倒塌等。 ③人为误操作，如运行人员带负荷拉刀闸，线路或设 备检修后未拆除地线就加上电压引起短路。 ④挖沟损伤电缆，鸟兽跨接在裸露的载流部分等
三、短路的危害 (1)电流剧增：设备发热增加，若短路持续时间较长，可 能使设备过热甚至损坏；由于短路电流的电动力效应， 导体间还将产生很大的机械应力，致使导体变形甚至 损坏。 (2)电压大幅度下降，对用户影响很大。 (3)当短路发生地点离电源不远而持续时间又较长时，并 列运行的发电机可能失去同步，破坏系统运行的稳定 性，造成大面积停电，这是短路最严重的后果。 (4)发生不对称短路时，三相不平衡电流会在相邻的通讯 线路感应出电动势，影响通讯：
三、短路的危害 (1)电流剧增：设备发热增加，若短路持续时间较长，可 能使设备过热甚至损坏;由于短路电流的电动力效应， 导体间还将产生很大的机械应力，致使导体变形甚至 损坏。 (2)电压大幅度下降，对用户影响很大。 (3)当短路发生地点离电源不远而持续时间又较长时，并 列运行的发电机可能失去同步，破坏系统运行的稳定 性，造成大面积停电，这是短路最严重的后果。 (4)发生不对称短路时,三相不平衡电流会在相邻的通讯 线路感应出电动势,影响通讯
