补充：几种复合活动符号 符号 表示的意义 表示同一时间或同一工作场所由同一人同时执行加工与检查工作 以质量检查为主，同时也进行数量检查 四 以数量检查为主，同时也检查质量 以加工为主，同时也进行数量检查 以加工为主，同时也进行搬运 undament of udustrial Englncering
补充：几种复合活动符号
3.程序分析技巧及改善要点 1个不忘，4大原则，5个方面，5W1H技术。 思考要点 改善要点 0尽可能消除不必要的步骤；②减少不必要的步骤； 基本原则 目合并步骤，④缩短步骤；⑤安排最佳顺序；⑥尽 可能使各个步骤更经济、更合理。 ①取消不需要的操作；②改变设备和利用新设备； 操作方面 目改变工厂布置或重新编排设备；④改变产品设计； ⑤发挥各工人的技术特长。 0可以取消检验吗；②是否可以边加工边检验； 3 检验方面 能否运用抽样检验和数理统计。 流程方面 ①改变工作顺序；②改变工厂布置；③改进现有工 作流程。 Fandamemt of udustrial Englneering
3.程序分析技巧及改善要点 1个不忘，4大原则，5个方面，5W1H技术。 思考要点 改善要点 基本原则 尽可能消除不必要的步骤；减少不必要的步骤； 合并步骤；缩短步骤；安排最佳顺序；尽 可能使各个步骤更经济、更合理。 操作方面 取消不需要的操作；改变设备和利用新设备； 改变工厂布置或重新编排设备；改变产品设计； 发挥各工人的技术特长。 检验方面 可以取消检验吗；是否可以边加工边检验； 能否运用抽样检验和数理统计。 流程方面 改变工作顺序；改变工厂布置；改进现有工 作流程

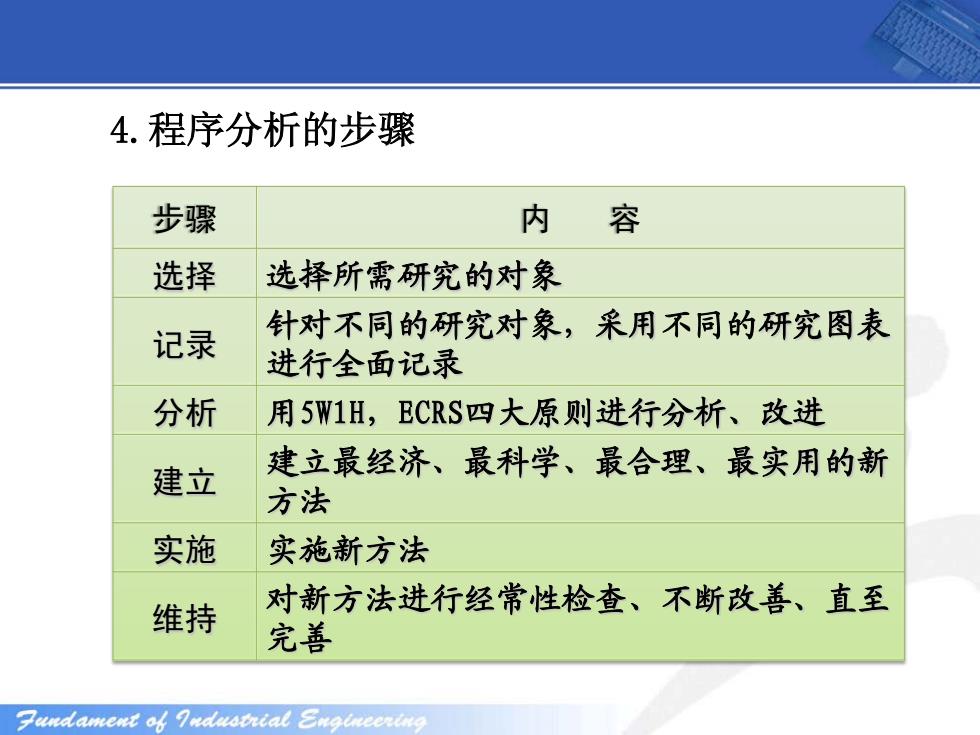

4.程序分析的步骤 步骤 内容 选择 选择所需研究的对象 记录 针对不同的研究对象，采用不同的研究图表 进行全面记录 分析 用5W1H,ECRS四大原则进行分析、改进 建立 建立最经济、最科学、最合理、最实用的新 方法 实施 实施新方法 维持 对新方法进行经常性检查、不断改善、直至 完善 undament of ]udustrial Englncering
步骤 内 容 选择 选择所需研究的对象 记录 针对不同的研究对象，采用不同的研究图表 进行全面记录 分析 用5W1H，ECRS四大原则进行分析、改进 建立 建立最经济、最科学、最合理、最实用的新 方法 实施 实施新方法 维持 对新方法进行经常性检查、不断改善、直至 完善 4.程序分析的步骤
(二)工艺程序分析 1.工艺程序分析概述 >整个生产系统的生产或工作全过程为研究对象， >只分析加工和检验两项活动； >分析工具为工艺程序图。 undament of ]udustrial Englncering
（二）工艺程序分析 1.工艺程序分析概述 整个生产系统的生产或工作全过程为研究对象； 只分析加工和检验两项活动； 分析工具为工艺程序图

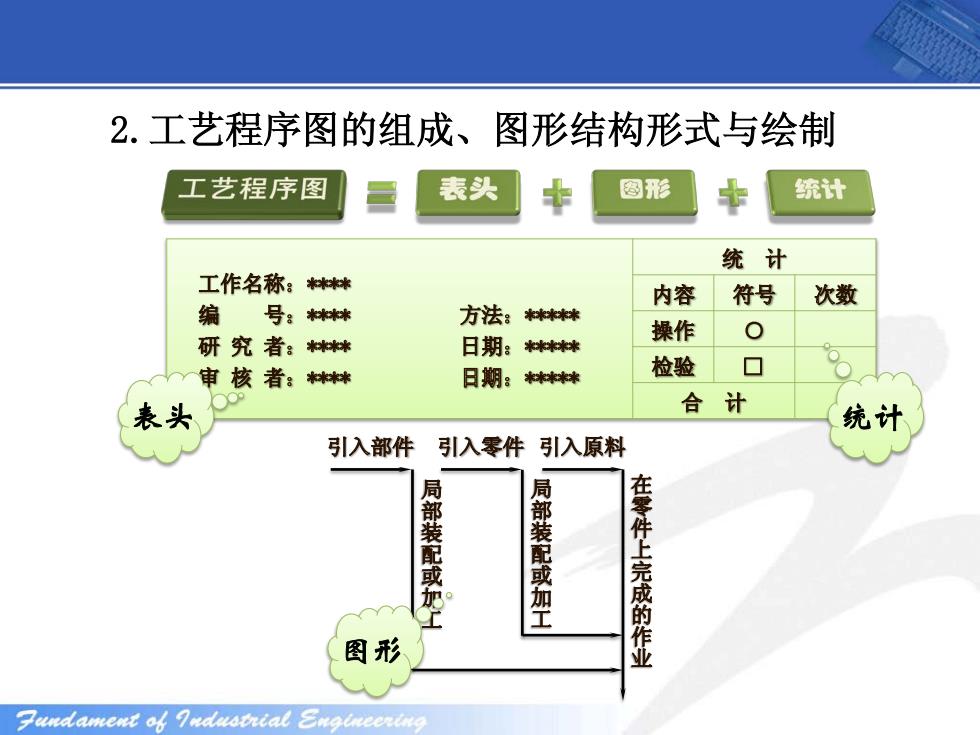

2.工艺程序图的组成、图形结构形式与绘制 工艺程序图 表头 图形 统计 统计 工作名称：** 内容 符号 次数 编号：林林 方法：林林*林 研究者：* 日期：** 操作 0 审核者：*林 日期：** 检验 ▣ 表头 合计 统计 引入部件 引入零件 引入原料 部装配 部装配 零件 上 工 图形 成的作业 undament of ]udustrial Englncering
2.工艺程序图的组成、图形结构形式与绘制 表头 图形 统计
