础工业工程 表学得件 令3.1程序分析 3.1.1程序分析概述 3.1.2工艺程序分析 3.1.3流程程序分析 3.1.4布置和经路分析 爸界人民大团结万 undament of qudustrial Enginering
3.1.1程序分析既述 一、程序分析概念、特点及目的 二、程序分析的常用符号 三、程序分析的种类 四、程序分析的工具 五、程序分析的方法 六、程序分析的步骤 undamemt af udustrial Englncering
一、程序分析概念、特点及目的 （1)概念 程序分析是依照工作流程，全程全面地分析有无多 余、重复、不合理的作业，程序是否合理，搬运是否过 多，延迟等待是否太长等问题，通过对整个工作过程的逐 步分析，改进现行的作业方法及空间布置，提高生产效 率。也可以说，程序分析是通过调查分析现行工作流程， 改进流程中不经济、不均衡、不合理的现象，提高工作效 率的一种研究方法。 (2)特点 ☑对生产过程的宏观分析 ☑对生产过程全面、系统而概略的分析 undament of ndustrlal Engineering
(3)程序分析的目的 改善生产过程中不经济、不合理、不科学的作业方 法、内容以及现场布置，以达到提高生产效率的目的。 是工序管理、搬运管理、布局管理、作业编制等获取 基础资料的必要手段。 思考： 现在知 在进行程序分析时可以从哪些方面入手？ 道了 ☑从流程入手 回从工序入手 ☑从作业入手 undament af udustrial Eugincering

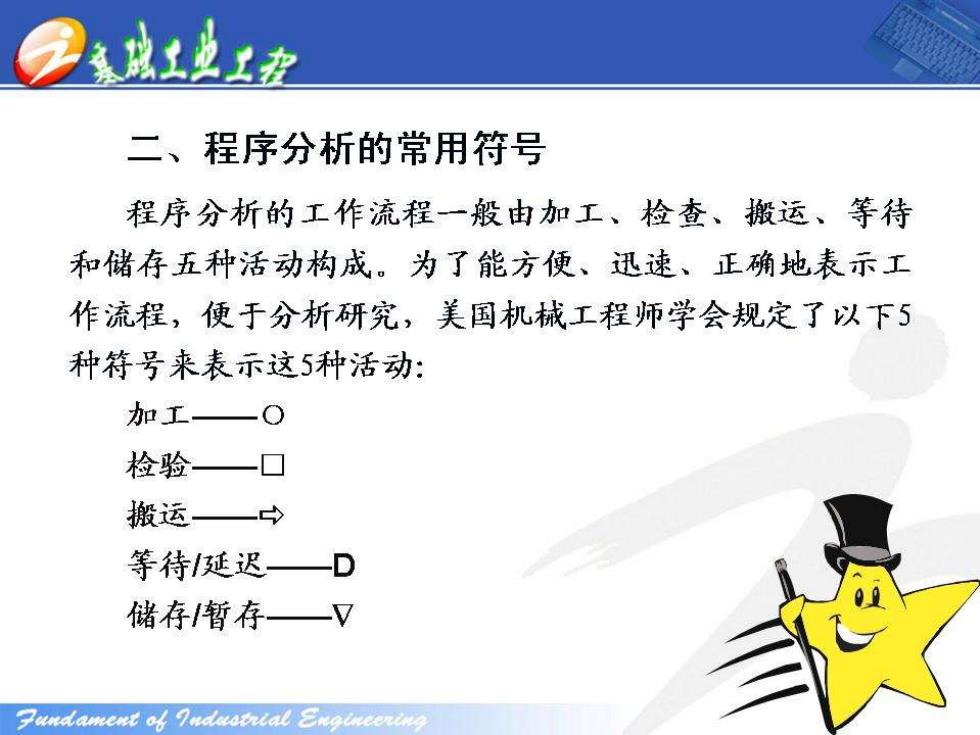

二、程序分析的常用符号 程序分析的工作流程一般由加工、检查、搬运、等待 和储存五种活动构成。为了能方便、迅速、正确地表示工 作流程，便于分析研究，美国机械工程师学会规定了以下5 种符号来表示这5种活动： 加工一O 检验一口 搬运—→ 等待/延迟—D 储存/暂存—V ☑ndament af ]ndustrial已gincering
