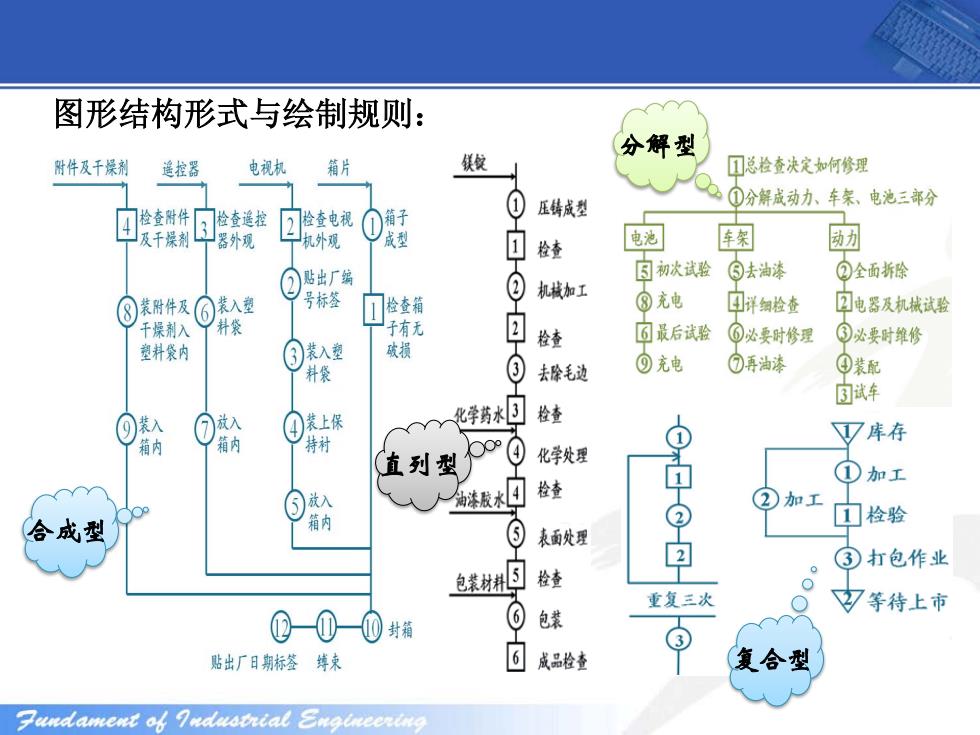

图形结构形式与绘制规则： YY 分解型 册件及千操剂 遥控器 电视机 箱片 镁安 口总检查决定如何修理 ① 压铸成型 ①分解成动力、车桌、电池三部分 4 成型 自 检查 电池 车宋 励力 回贴r编 包机城加工 自初次试验 ⑤去油漆 自全面拆除 ⑧装附件及⑥装入壁 号标签 门检查箱 ⑧充电 中详细检查 回电器及机械试验 千燥剂入 耕袋 子有无 包 检查 自最后试验 目装入卖 ⑥必要时修理 ③必要时维修 塑料袋内 破损 料袋 自橡毛过 ⑨充电 ⑦再油漆 ④装配 肉试车 0粉 ④发上保 化学药水的 检查 持衬 ① ☑库存 化学处理 ①加工 检查 ②加工 合成型 箱内 裁水日 中检验 表面处理 包莱材料日检查 ③打包作业 ⑥ 重复三次 习等待上市 0-①-①0封箱 包装 ③ 贴出厂日期标签缚束 成品检查 复合型 Fandament of udustrial Englncering
图形结构形式与绘制规则： 合成型 直列型 分解型 复合型

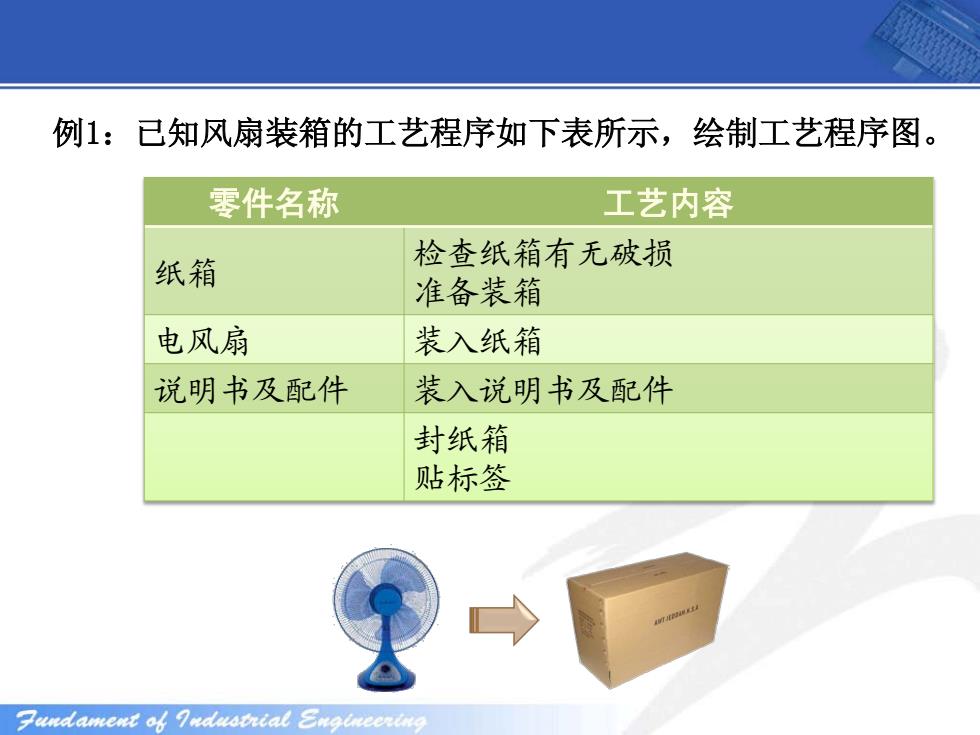

例1：已知风扇装箱的工艺程序如下表所示，绘制工艺程序图。 零件名称 工艺内容 纸箱 检查纸箱有无破损 准备装箱 电风扇 装入纸箱 说明书及配件 装入说明书及配件 封纸箱 贴标签 undament of ]udustrial Englncertn
例1：已知风扇装箱的工艺程序如下表所示，绘制工艺程序图。 零件名称 工艺内容 纸箱 检查纸箱有无破损 准备装箱 电风扇 装入纸箱 说明书及配件 装入说明书及配件 封纸箱 贴标签

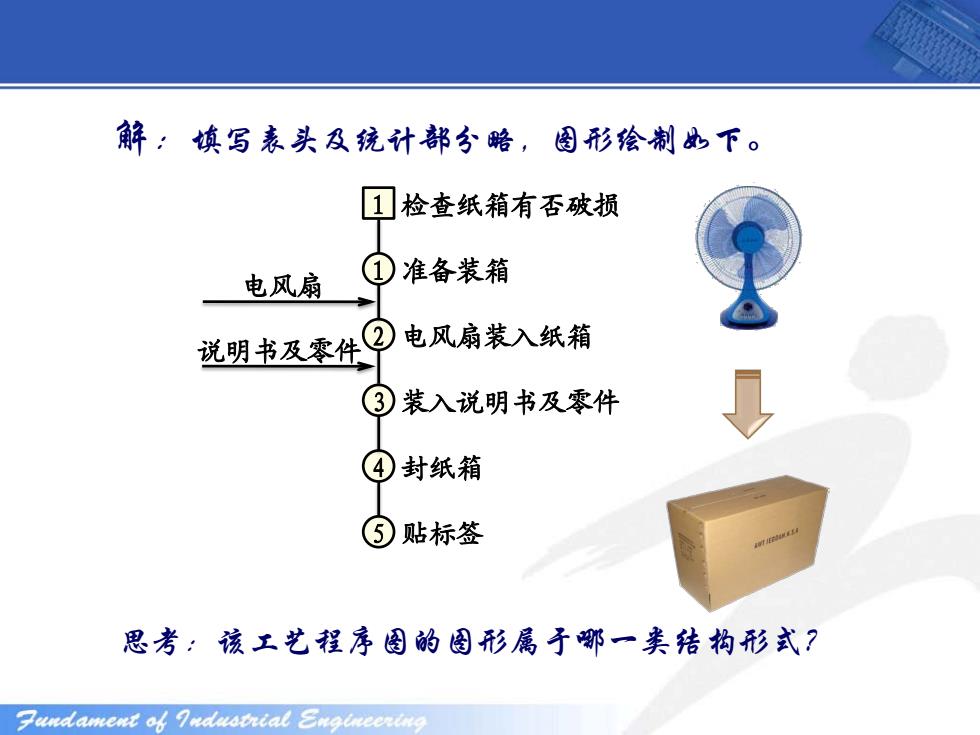

解：填写表头及统计部分略，图形绘制如下。 [1]检查纸箱有否破损 电风扇 ①准备装箱 说明书及零件 电风扇装入纸箱 ③装入说明书及零件 (④封纸箱 ⑤贴标签 思考：该工艺程序图的图形属于哪一类结构形式？ undament of ndustrial Englncertng
解：填写表头及统计部分略，图形绘制如下。 电风扇 说明书及零件 1 2 1 准备装箱 电风扇装入纸箱 3 装入说明书及零件 4 封纸箱 5 贴标签 检查纸箱有否破损 思考：该工艺程序图的图形属于哪一类结构形式？

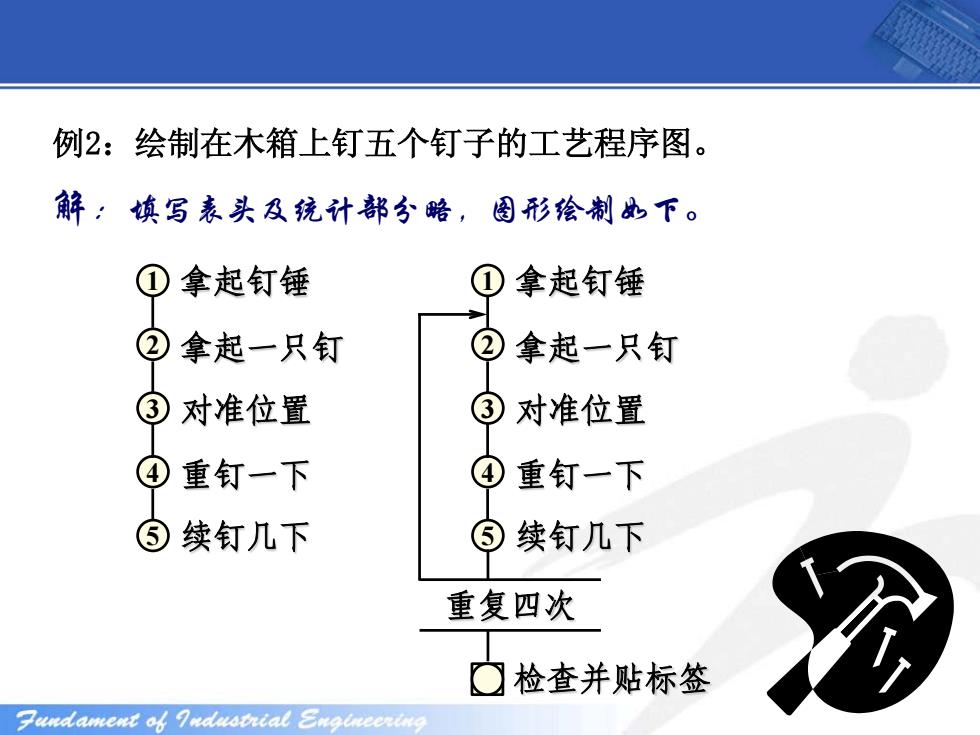

例2：绘制在木箱上钉五个钉子的工艺程序图。 解：慎写表头及统计部分略，图形绘制处下。 ①拿起钉锤 ① 拿起钉锤 ②拿起一只钉 ② 拿起一只钉 ③对准位置 ③对准位置 ④重钉一下 ④ 重钉一下 ⑤续钉几下 ⑤续钉几下 重复四次 ☐检查并贴标签 undament of ]udustrial Englucering
例2：绘制在木箱上钉五个钉子的工艺程序图。 解：填写表头及统计部分略，图形绘制如下。 1 2 3 4 5 拿起钉锤 拿起一只钉 对准位置 重钉一下 续钉几下 重复四次 检查并贴标签 1 2 3 4 5 拿起钉锤 拿起一只钉 对准位置 重钉一下 续钉几下
例3：某开关转子由轴1、模压塑料体2、停挡3组成，其结构 如图所示，加工工艺如表所示，绘出开关转子的工艺程序图。 1一轴 2一停挡 3一模压塑料 开关转子 Fandament of udustrial Englncering
例3：某开关转子由轴1、模压塑料体2、停挡3组成，其结构 如图所示，加工工艺如表所示，绘出开关转子的工艺程序图。 1—轴 2—停挡 3—模压塑料 开关转子
