8.1.1测图前的准备工作 测图前，除了做好仪器的准备工作，还应做好图纸的准 备工作。图纸的准备工作包括图纸的选择、绘制坐标方格 网和展绘控制点。 1.图纸选择 为保证测图质量，地形图测绘应选择质地较好的图纸。 普通的绘图纸容易变形，为了减少图纸伸缩或不平，可将 图纸粘在铝板或胶合木板上。 聚酯薄膜为一面打毛的半透明图纸，其厚度为0.07~0.1 mm,伸缩率很小，且坚韧耐湿，玷污后可洗，在图纸上 着墨后，可直接复晒蓝图，符合测图要求。但聚酯薄膜纸 易燃，有折痕后不能消除，在测图、使用、保管时应引起 注意。聚酯薄膜分为光面和毛面，绘图时应选择毛面
8.1.1 测图前的准备工作 测图前，除了做好仪器的准备工作，还应做好图纸的准 备工作。图纸的准备工作包括图纸的选择、绘制坐标方格 网和展绘控制点。 1. 图纸选择 为保证测图质量，地形图测绘应选择质地较好的图纸。 普通的绘图纸容易变形，为了减少图纸伸缩或不平，可将 图纸粘在铝板或胶合木板上。 聚酯薄膜为一面打毛的半透明图纸，其厚度为0.07~0.1 mm，伸缩率很小，且坚韧耐湿，玷污后可洗，在图纸上 着墨后，可直接复晒蓝图，符合测图要求。但聚酯薄膜纸 易燃，有折痕后不能消除，在测图、使用、保管时应引起 注意。聚酯薄膜分为光面和毛面，绘图时应选择毛面
8.1.1测图前的准备工作 2.绘制坐标格网 为了准确地将图根控制点展绘到地形图上，首先要在白 纸图上精确地绘制直角坐标方格网，每个方格的大小一般 为10cm×10cm. 使用坐标格网尺 绘制方格网方法 用长直尺按对角线法绘制 用AutoCAD:绘图
2. 绘制坐标格网 为了准确地将图根控制点展绘到地形图上，首先要在白 纸图上精确地绘制直角坐标方格网，每个方格的大小一般 为10cm×10cm。 8.1.1 测图前的准备工作 绘制方格网方法 使用坐标格网尺 用长直尺按对角线法绘制 用AutoCAD绘图

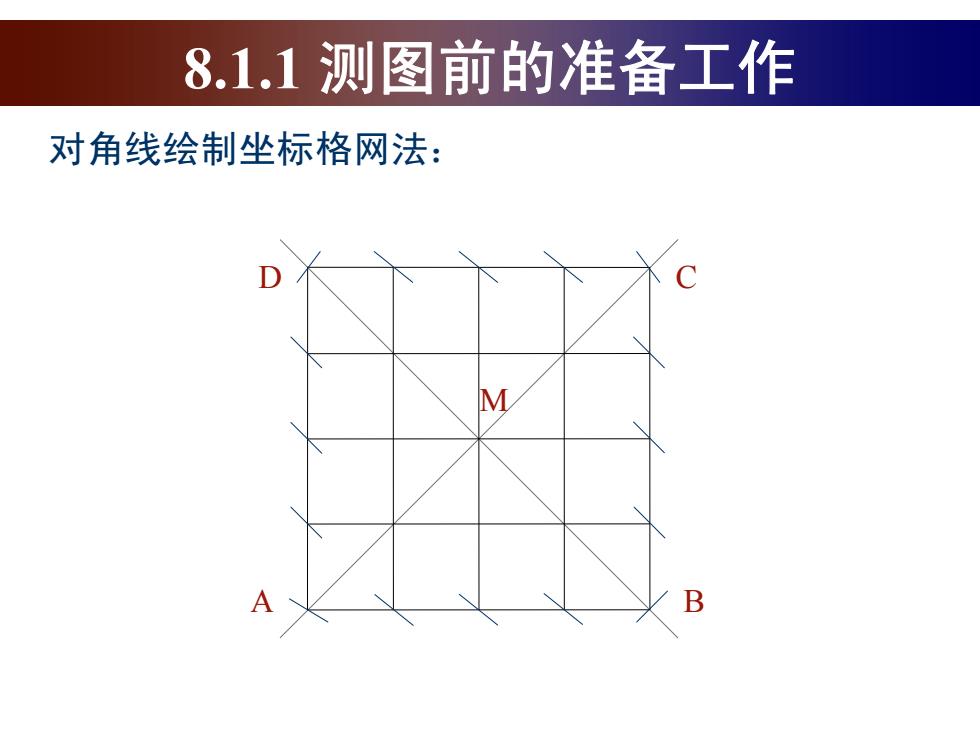

8.1.1测图前的准备工作 对角线绘制坐标格网法：
对角线绘制坐标格网法： 8.1.1 测图前的准备工作 D C A B M

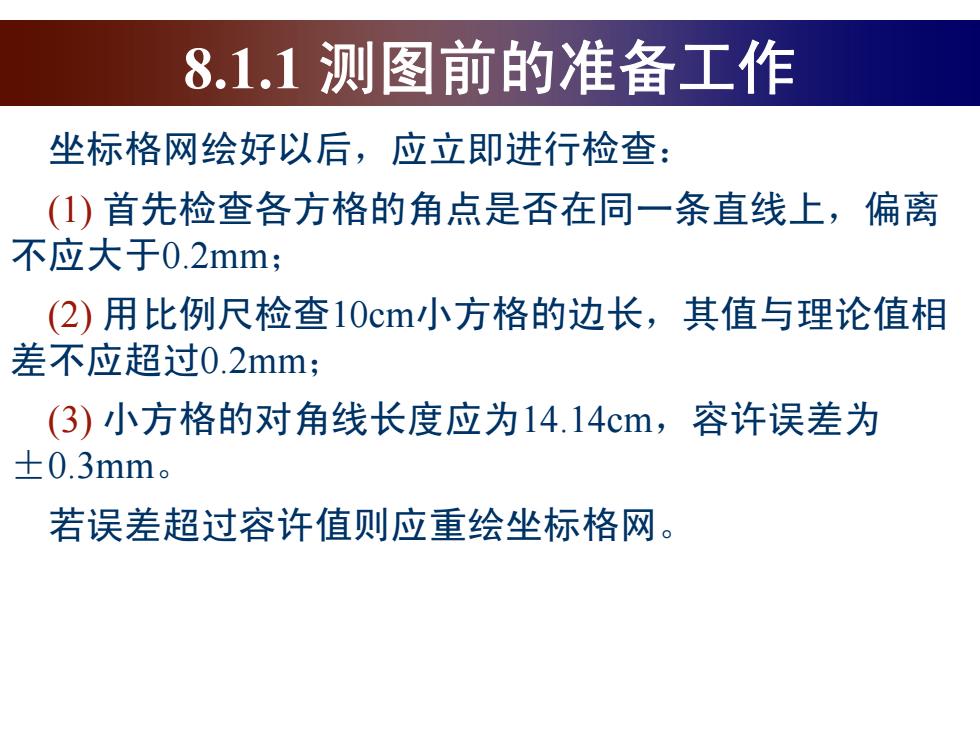

8.1.1测图前的准备工作 坐标格网绘好以后，应立即进行检查： (1)首先检查各方格的角点是否在同一条直线上，偏离 不应大于0.2mm; (2)用比例尺检查10cm小方格的边长，其值与理论值相 差不应超过0.2mm; (3)小方格的对角线长度应为14.14cm,容许误差为 ±0.3mm。 若误差超过容许值则应重绘坐标格网
坐标格网绘好以后，应立即进行检查： (1) 首先检查各方格的角点是否在同一条直线上，偏离 不应大于0.2mm； (2) 用比例尺检查10cm小方格的边长，其值与理论值相 差不应超过0.2mm； (3) 小方格的对角线长度应为14.14cm，容许误差为 ±0.3mm 。 若误差超过容许值则应重绘坐标格网。 8.1.1 测图前的准备工作
8.1.1测图前的准备工作 3.展绘控制点 展绘控制点，简称展点。 展绘控制点时，首先要根据图根控制点的坐标，确定该 点所在的小方格。 例如，图根控制点1的坐标为 750 47.67 x=625.22m;y=562.18m,由坐 700 标值确定其位置在plmn方格内。 650 a 1 3 然后按y坐标值分别从1、p点按 eazid 46.32 600 比例尺向右量出12.18m,得到a、 4 46.54 550 b点。同理得到c、d两点。连接 45.61 500 ab和cd,其交点即为控制点在图 500 550 600 650 700 750 纸的位置。 展绘控制点
3. 展绘控制点 展绘控制点，简称展点。 展绘控制点时，首先要根据图根控制点的坐标，确定该 点所在的小方格。 8.1.1 测图前的准备工作 展绘控制点 例如，图根控制点1的坐标为 x=625.22m；y=562.18m，由坐 标值确定其位置在plmn方格内。 然后按y坐标值分别从l、p点按 比例尺向右量出12.18m，得到a、 b点。同理得到c、d两点。连接 ab和cd，其交点即为控制点在图 纸的位置
