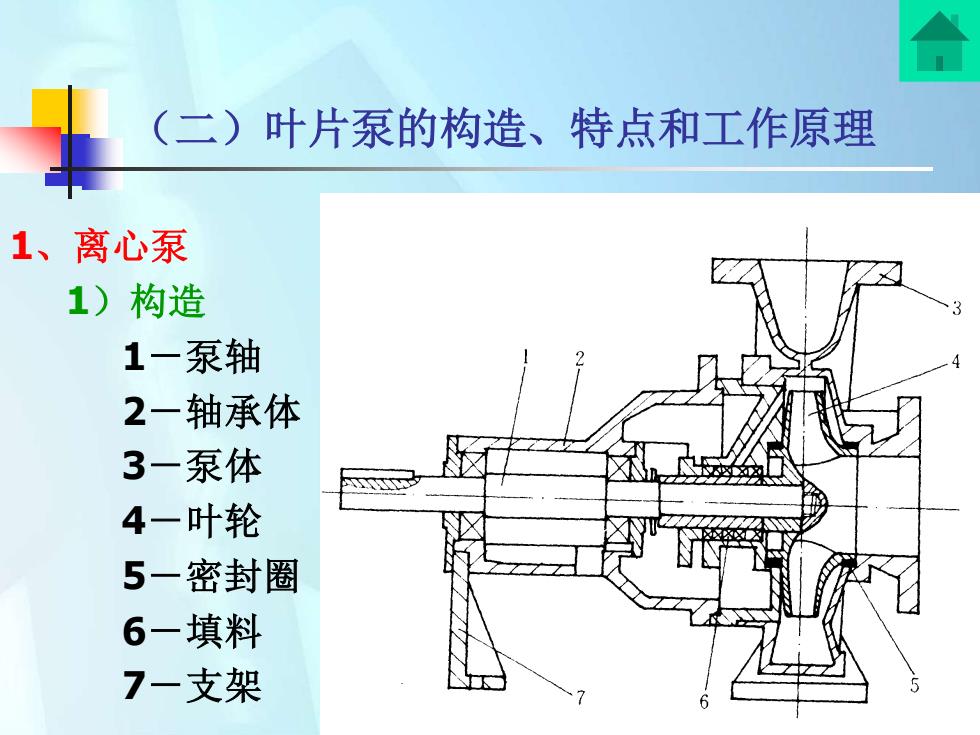

（二）叶片泵的构造、特点和工作原理1、离心泵1）构造1一泵轴2一轴承体3一泵体4一叶轮5一密封圈6一填料7一支架
（二）叶片泵的构造、特点和工作原理 1、离心泵 1）构造 1－泵轴 2－轴承体 3－泵体 4－叶轮 5－密封圈 6－填料 7－支架

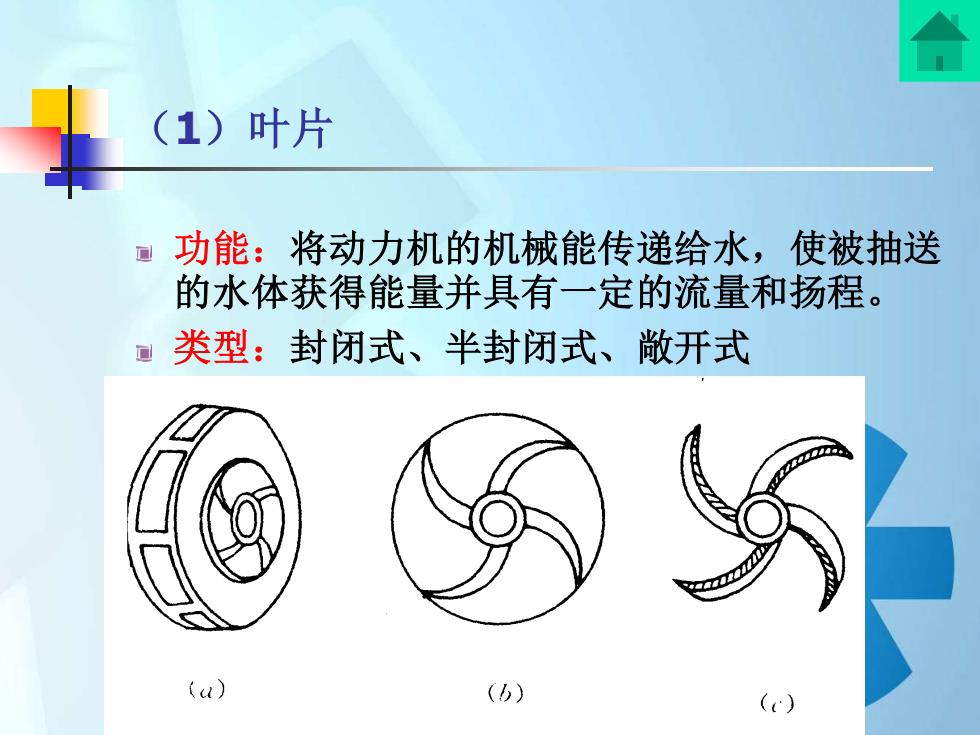

(1) 叶片功能：将动力机的机械能传递给水，使被抽送的水体获得能量并具有一定的流量和扬程。类型：封闭式、半封闭式、开式(u)(b)(c)
（1）叶片 功能：将动力机的机械能传递给水，使被抽送 的水体获得能量并具有一定的流量和扬程。 类型：封闭式、半封闭式、敞开式

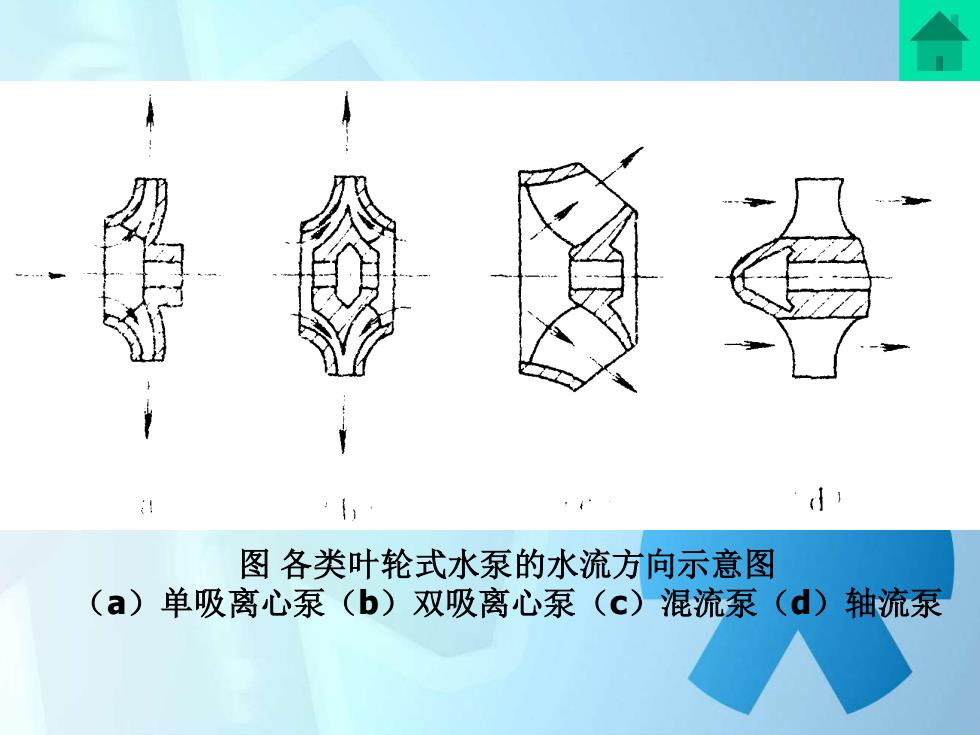

1图各类叶轮式水泵的水流方向示意图（a）单吸离心泵（b）双吸离心泵（c）混流泵（d）轴流泵
图 各类叶轮式水泵的水流方向示意图 （a）单吸离心泵（b）双吸离心泵（c）混流泵（d）轴流泵

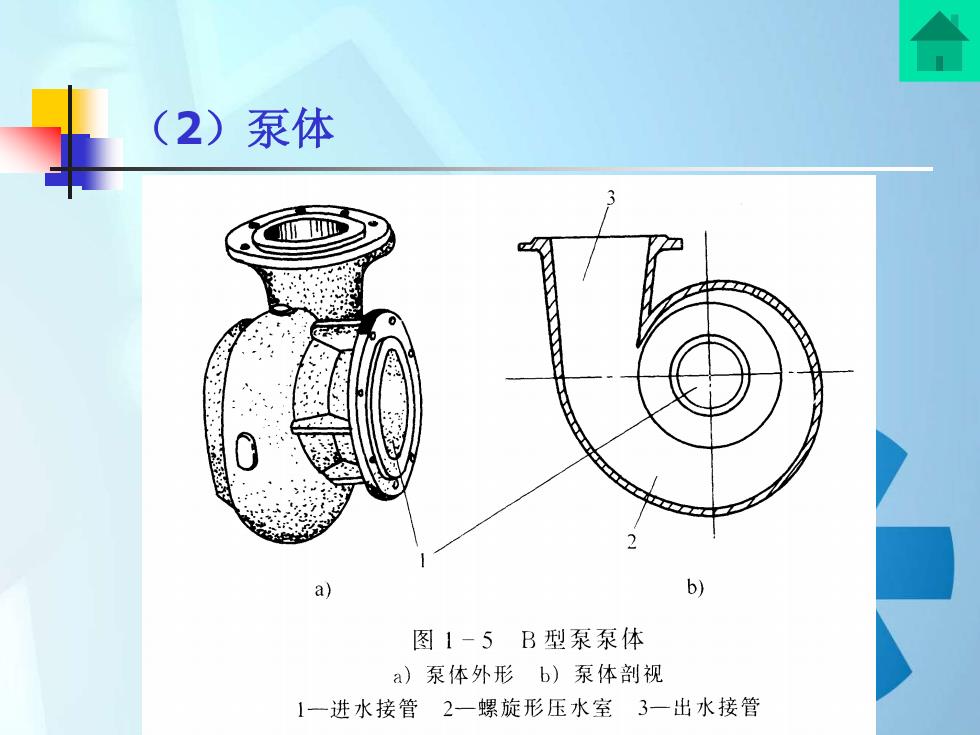

（2）泵体b)a)图1-5B型泵泵体a）泵体外形、b）泵体剖视1一进水接管2一螺旋形压水室3一出水接管
（2）泵体

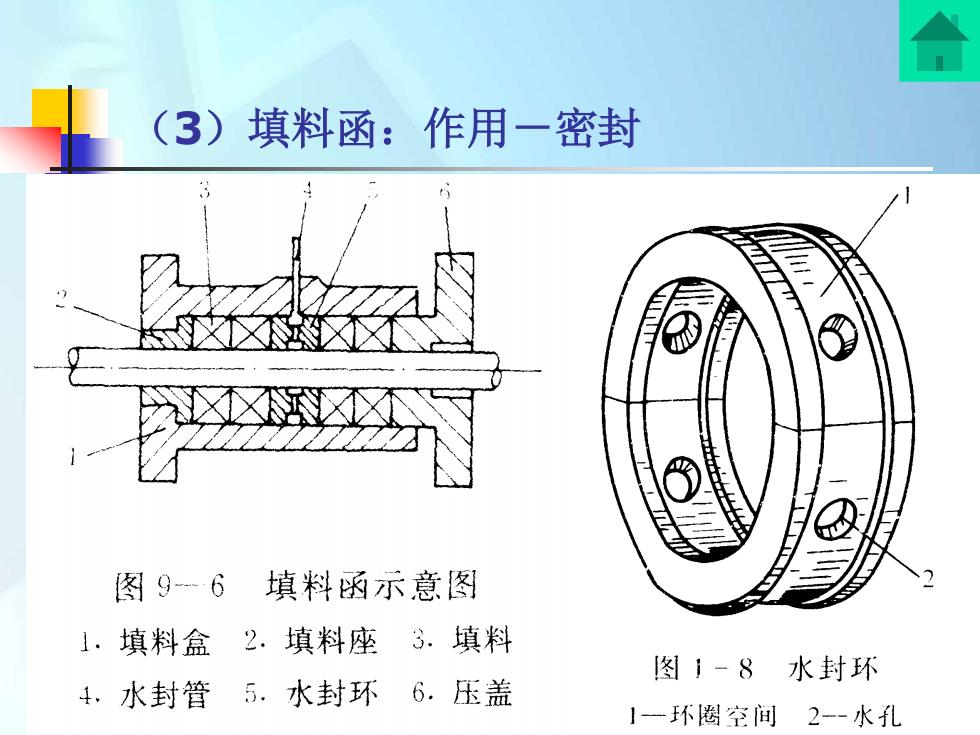

（3）填料函：作用一密封填料函示意图图9-63.填料2.填料座1.填料盒图1一8水封环6.压盖4、水封管5.水封环1—环圈空间2--水孔
（3）填料函：作用－密封
