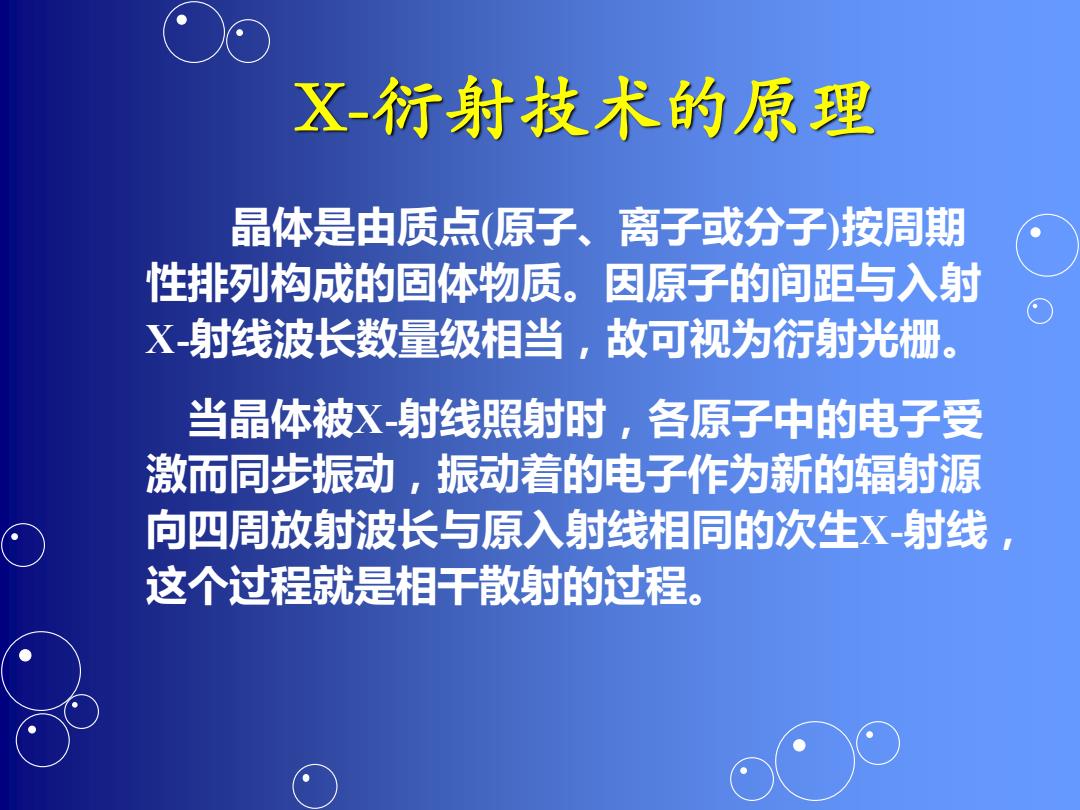

X-衍射技术的原理 晶体是由质点原子、离子或分子)按周期 性排列构成的固体物质。因原子的间距与入射 X射线波长数量级相当，故可视为衍射光栅。 当晶体被X-射线照射时，各原子中的电子受 激而同步振动，振动着的电子作为新的辐射源 向四周放射波长与原入射线相同的次生X射线 这个过程就是相干散射的过程
晶体是由质点(原子、离子或分子)按周期 性排列构成的固体物质。因原子的间距与入射 X-射线波长数量级相当，故可视为衍射光栅。 当晶体被X-射线照射时，各原子中的电子受 激而同步振动，振动着的电子作为新的辐射源 向四周放射波长与原入射线相同的次生X-射线， 这个过程就是相干散射的过程。 X-衍射技术的原理

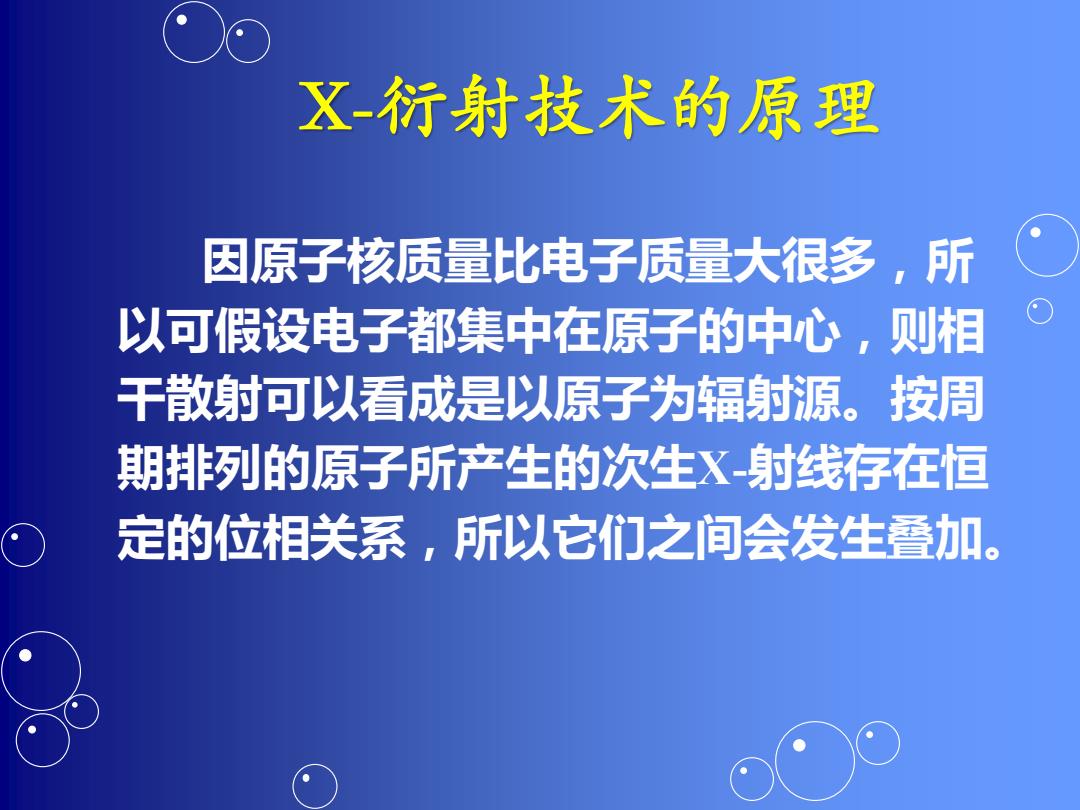

X衍射技术的原理 因原子核质量比电子质量大很多，所 以可假设电子都集中在原子的中心，则相 干散射可以看成是以原子为辐射源。按周 期排列的原子所产生的次生X-射线存在恒 定的位相关系，所以它们之间会发生叠加
X-衍射技术的原理 因原子核质量比电子质量大很多，所 以可假设电子都集中在原子的中心，则相 干散射可以看成是以原子为辐射源。按周 期排列的原子所产生的次生X-射线存在恒 定的位相关系，所以它们之间会发生叠加

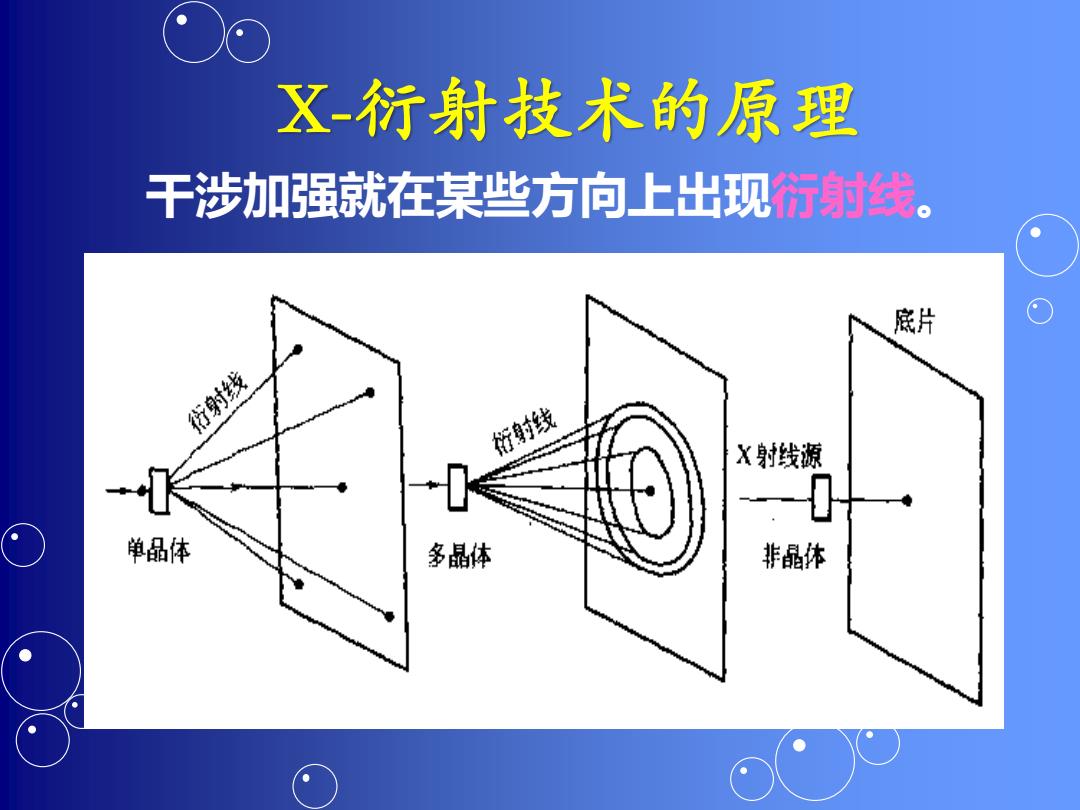

X-衍射技术的原理 干涉加强就在某些方向上出现衍射线。 底片 行射线 衍射线 X射线源 单品体 多晶体 非晶休
干涉加强就在某些方向上出现衍射线。 X-衍射技术的原理
X衍射技术的原理 若用照相法收集衍射线，则可使胶片感光 留下相应的衍射花样（衍射光斑、衍射光环或行 射线条) ●
若用照相法收集衍射线，则可使胶片感光， 留下相应的衍射花样(衍射光斑、衍射光环或衍 射线条) 。 X-衍射技术的原理
X-衍射技术的原理 若用衍射仪法探测衍射线，则所得到的衍 射花样为一系列衍射蜂（晶体结晶程度越高，衍 射峰越明锐)。 TiBz TiC .a-Fe :g1 20.00 40.00 60.00 20 50 100 20°) 2/°)
若用衍射仪法探测衍射线，则所得到的衍 射花样为一系列衍射蜂(晶体结晶程度越高，衍 射峰越明锐)。 X-衍射技术的原理
