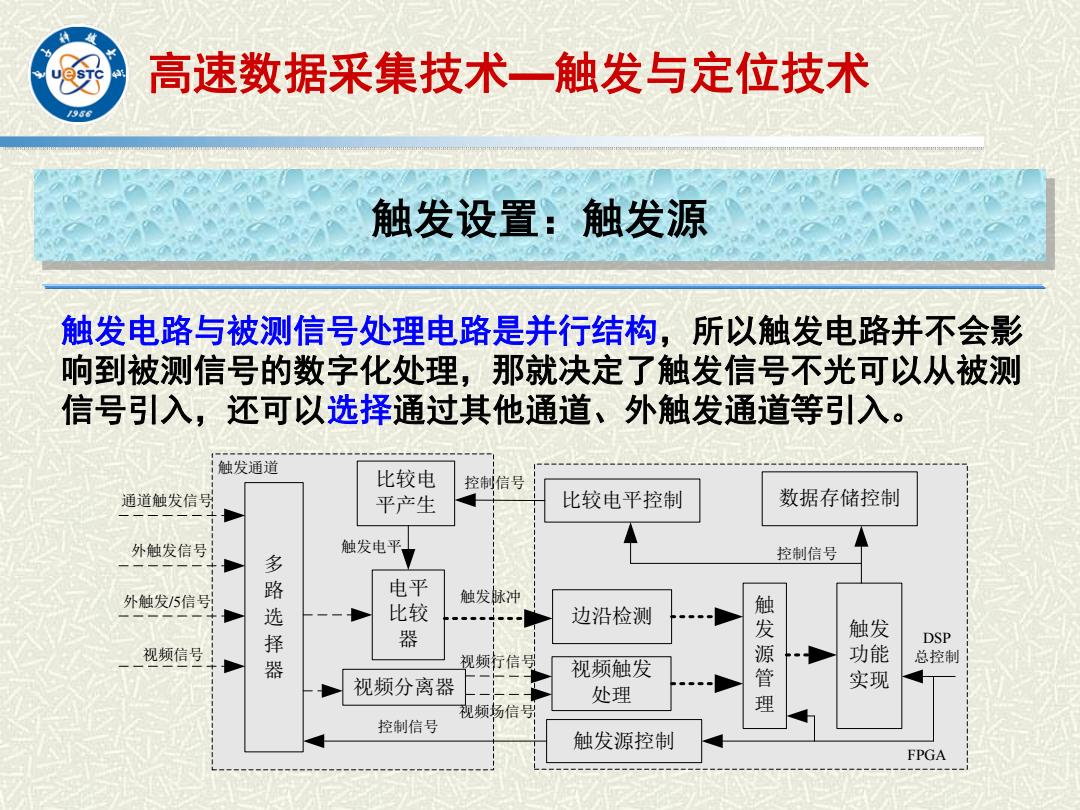

高速数据采集技术一触发与定位技术 触发设置：触发源 触发电路与被测信号处理电路是并行结构，所以触发电路并不会影 响到被测信号的数字化处理，那就决定了触发信号不光可以从被测 信号引入，还可以选择通过其他通道、外触发通道等引入。 触发通道 比较电 控制信号 通道触发信号 平产生 比较电平控制 数据存储控制 外触发信号 触发电平 多 控制信号 电平 外触发/5信号 路 触发脉冲 选 比较 边沿检测 器 触发 触发 DSP 视频信号 器 视频行信哥 功能 总控制 视频触发 视频分离器 管 实现 处理 视频场信引 控制信号 触发源控制 FPGA
触发设置：触发源 触发电路与被测信号处理电路是并行结构，所以触发电路并不会影 响到被测信号的数字化处理，那就决定了触发信号不光可以从被测 信号引入，还可以选择通过其他通道、外触发通道等引入。 高速数据采集技术—触发与定位技术 多 路 选 择 器 通道触发信号 外触发信号 外触发/5信号 视频信号 视频行信号 电平 比较 器 比较电 平产生 触发电平 边沿检测 比较电平控制 触 发 源 管 理 控制信号 控制信号 触发脉冲 视频分离器 视频场信号 视频触发 处理 触发 功能 实现 数据存储控制 触发源控制 FPGA 触发通道 DSP 总控制 控制信号

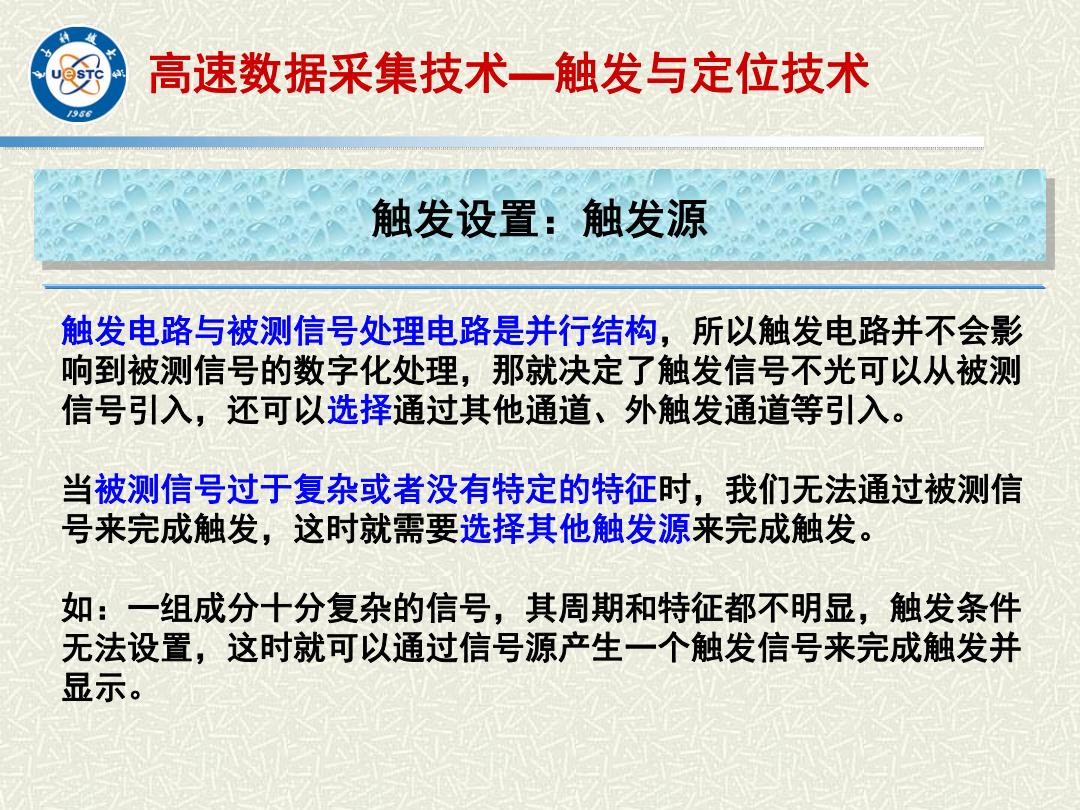

高速数据采集技术一触发与定位技术 1986 触发设置：触发源 触发电路与被测信号处理电路是并行结构，所以触发电路并不会影 响到被测信号的数字化处理，那就决定了触发信号不光可以从被测 信号引入，还可以选择通过其他通道、外触发通道等引入。 当被测信号过于复杂或者没有特定的特征时，我们无法通过被测信 号来完成触发，这时就需要选择其他触发源来完成触发。 如：一组成分十分复杂的信号，其周期和特征都不明显，触发条件 无法设置，这时就可以通过信号源产生一个触发信号来完成触发并 显示
触发设置：触发源 触发电路与被测信号处理电路是并行结构，所以触发电路并不会影 响到被测信号的数字化处理，那就决定了触发信号不光可以从被测 信号引入，还可以选择通过其他通道、外触发通道等引入。 当被测信号过于复杂或者没有特定的特征时，我们无法通过被测信 号来完成触发，这时就需要选择其他触发源来完成触发。 如：一组成分十分复杂的信号，其周期和特征都不明显，触发条件 无法设置，这时就可以通过信号源产生一个触发信号来完成触发并 显示。 高速数据采集技术—触发与定位技术
高速数据采集技术一触发与定位技术 198 触发设置：触发点 为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方 推移一段时间，即是预触发； 为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方 推移一段时间，即是延迟触发。 探集 注： 度取方式 正常探横 将触发点向左移可充分利用示波器 的存储空间； 标株方式 一般将触发点设置在中间位置以方 等效 药 便观察和调节，因为示波器的波形 存储探度 普通 深存结 扩展时是以触发点为对称点展开的。 快速探集 CH1 50.0nV AC 0.Ons 0.0COus HEdge CH1 Auto DC 0.00mV e02/0712012151
触发设置：触发点 为了观察特定波形之前发生的更多事件，把触发点往显示窗口右方 推移一段时间，即是预触发； 为了了解特定波形之后发生的更多事件，把触发点往显示窗口左方 推移一段时间，即是延迟触发。 高速数据采集技术—触发与定位技术 注： 将触发点向左移可充分利用示波器 的存储空间； 一般将触发点设置在中间位置以方 便观察和调节，因为示波器的波形 扩展时是以触发点为对称点展开的
高速数据采集技术一触发与定位技术 /96 触发设置：触发电平 触发电平是指信号需要达到该电平才能被触发。 设置任何触发条件都需要有一个具体的触发电平。触发电平定义了 信号是否为满足触发条件的“事件” 在上升沿触发时，只有该上升沿在上升的过程中达到触发电平的位 置才认为是“事件”从而被“认定”为触发点。 很多触发方式的条件都是相对于触发电平而言。比如脉宽触发，触 发电路识别的宽度（时间间隔）并不是上升沿的50%到下一个上升 沿的50%，而是触发电平穿越两个上升沿的交叉点之间的时间间隔
触发设置：触发电平 触发电平是指信号需要达到该电平才能被触发。 设置任何触发条件都需要有一个具体的触发电平。触发电平定义了 信号是否为满足触发条件的“事件” 。 在上升沿触发时,只有该上升沿在上升的过程中达到触发电平的位 置才认为是“事件”从而被“认定”为触发点。 很多触发方式的条件都是相对于触发电平而言。比如脉宽触发，触 发电路识别的宽度（时间间隔）并不是上升沿的50%到下一个上升 沿的50%，而是触发电平穿越两个上升沿的交叉点之间的时间间隔。 高速数据采集技术—触发与定位技术

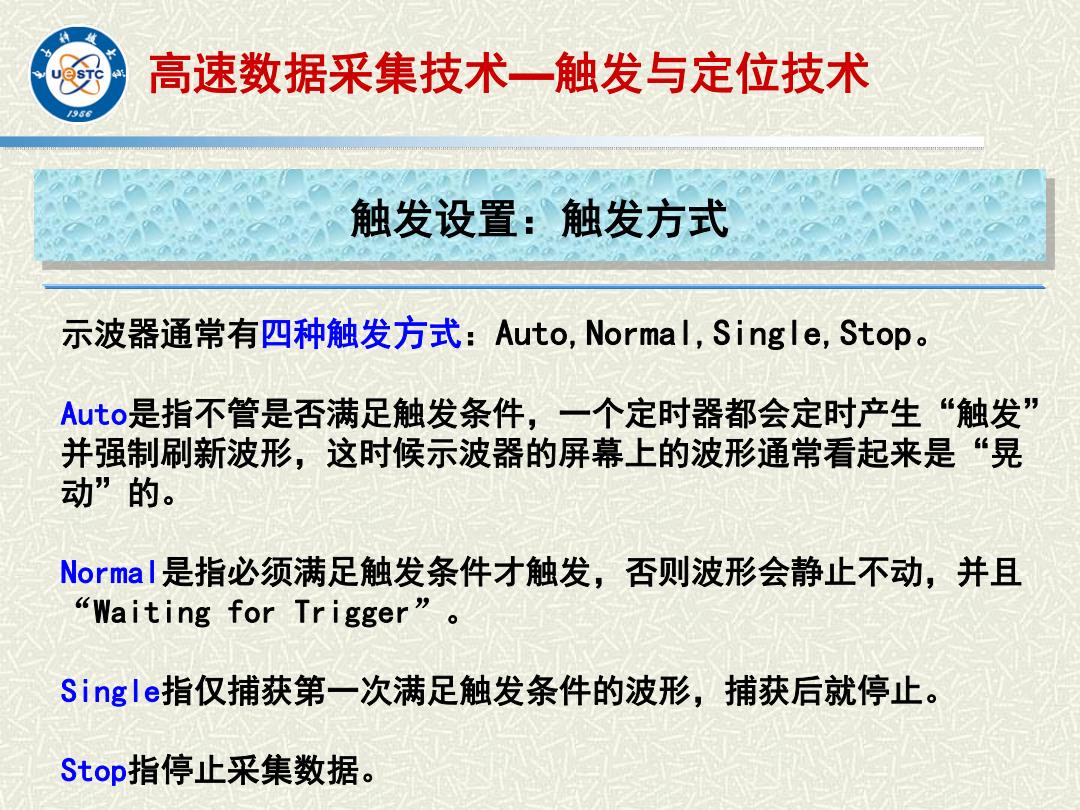

高速数据采集技术一触发与定位技术 触发设置：触发方式 示波器通常有四种触发方式：Auto,Normal,Single,Stop。 Auto是指不管是否满足触发条件，一个定时器都会定时产生“触发” 并强制刷新波形，这时候示波器的屏幕上的波形通常看起来是“晃 动”的。 Norma|是指必须满足触发条件才触发，否则波形会静止不动，并且 “Waiting for Trigger” Single指仅捕获第一次满足触发条件的波形，捕获后就停止。 Stop指停止采集数据
触发设置：触发方式 示波器通常有四种触发方式：Auto,Normal,Single,Stop。 Auto是指不管是否满足触发条件，一个定时器都会定时产生“触发” 并强制刷新波形，这时候示波器的屏幕上的波形通常看起来是“晃 动”的。 Normal是指必须满足触发条件才触发，否则波形会静止不动，并且 “Waiting for Trigger” 。 Single指仅捕获第一次满足触发条件的波形，捕获后就停止。 Stop指停止采集数据。 高速数据采集技术—触发与定位技术
