例 高速数据采集技术一 采样数据处理方式 自动化工程学院
第1页 高速数据采集技术— 采样数据处理方式 自动化工程学院
网 采样数据处理方式 >学习目标 >了解三种采样数据处理方式： 峰值采样/平均采样/随机采样
第2页 学习目标 采样数据处理方式 了解三种采样数据处理方式： 峰值采样/平均采样/随机采样
采样数据处理方式 >采样数据抽取 如何根据时基档位来显示采样数据呢？ 数据显示依据 TLdfa T、=L,Jf≥Td 显示时间=显示长度/显示采样率 随着时基档位变大，在屏幕上显示的一幅波形时间 T就变长，f变小，而存储采集数据存储器的容量 L、一定，只能通过对ADC输出的采集数据进行抽取 来降低存储波形的采样率∫。反之，就需要插值
第3页 采样数据处理方式 采样数据抽取 Td =Ld /fd 显示时间=显示长度/显示采样率 数据显示依据 如何根据时基档位来显示采样数据呢？ 随着时基档位变大，在屏幕上显示的一幅波形时间 Td就变长，fd变小，而存储采集数据存储器的容量 Ls一定，只能通过对ADC输出的采集数据进行抽取 来降低存储波形的采样率fs 。反之，就需要插值。 Ts =Ls /f s ≥ Td

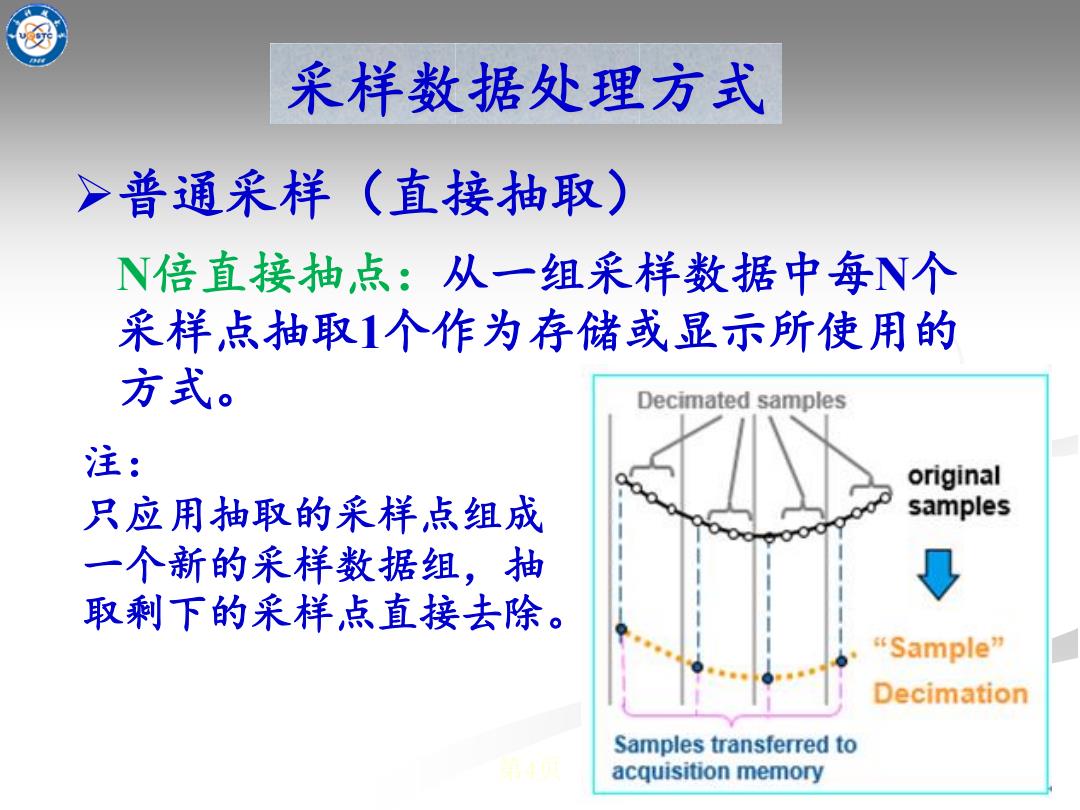

采样数据处理方式 >普通采样（直接抽取） N倍直接抽点：从一组采样数据中每N个 采样点抽取1个作为存储或显示所使用的 方式。 Decimated samples 注： original 只应用抽取的采样点组成 samples 一个新的采样数据组，抽 取剩下的采样点直接去除。 “Sample” Decimation Samples transferred to acquisition memory
第4页 采样数据处理方式 普通采样（直接抽取） N倍直接抽点：从一组采样数据中每N个 采样点抽取1个作为存储或显示所使用的 方式。 注： 只应用抽取的采样点组成 一个新的采样数据组，抽 取剩下的采样点直接去除
采样数据处理方式 >普通采样（直接抽取） N倍直接抽点：从一组采样数据中每N个 采样点抽取1个作为存储或显示所使用的 方式。 特点： 抽取方式简单，但会 毛刺 丢失波形细节，有效 分析带宽会降低。 抽取后的毛刺 可能消失！
第5页 采样数据处理方式 普通采样（直接抽取） N倍直接抽点：从一组采样数据中每N个 采样点抽取1个作为存储或显示所使用的 方式。 特点： 抽取方式简单，但会 丢失波形细节，有效 分析带宽会降低。 毛刺 抽取后的毛刺 可能消失！
