956 信号调理通道 张沁川 主楼C2-304 高速数据采集及处理技术
高速数据采集及处理技术 信号调理通道 张沁川 主楼C2-304

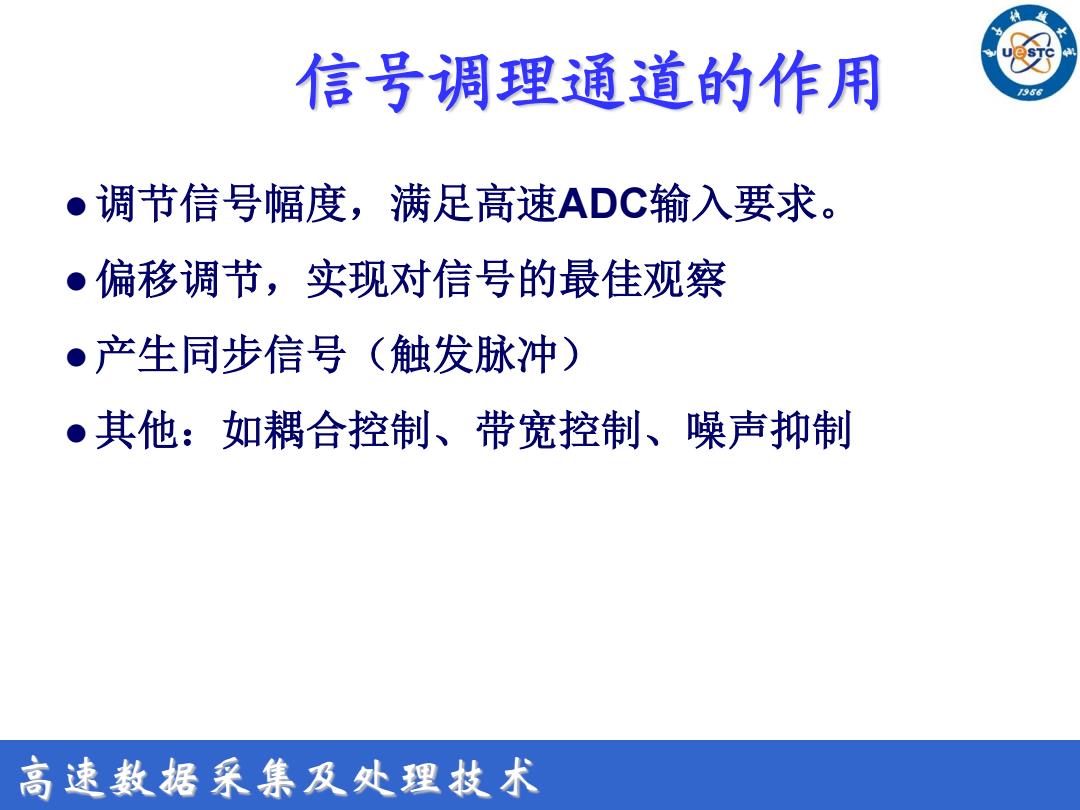

信号调理通道的作用 ●调节信号幅度，满足高速ADC输入要求。 ·偏移调节，实现对信号的最佳观察 ·产生同步信号（触发脉冲） ●其他：如耦合控制、带宽控制、噪声抑制 高速数据采集及处理技术
高速数据采集及处理技术 调节信号幅度，满足高速ADC输入要求。 偏移调节，实现对信号的最佳观察 产生同步信号（触发脉冲） 其他：如耦合控制、带宽控制、噪声抑制 信号调理通道的作用
信号调理通道原理结构框图 /956 信号输入 T型衰减 1MQ/50Q 网络 交直流耦合 选择控制 选择与控制 网络控制 阻抗变换网络 带宽控制网络 偏置调节电路 X突癢美 ADC 单端转差分 去触发电路 高速数据采集及处理技术
高速数据采集及处理技术 信号调理通道原理结构框图 ADC 信号输入 单端转差分 1MΩ/50Ω 选择控制 交直流耦合 网络控制 ∏型衰减 网络 选择与控制 可变增益 放大模块 阻抗变换网络 偏置调节电路 带宽控制网络 去触发电路
阻抗选择控制 /956 502 20dB 2.5GHz 阻抗变换 示波器输入 1M2 40倍 500MHz 阻抗变换 高速数据采集及处理技术
高速数据采集及处理技术 阻抗选择控制 1MΩ 40倍 50Ω 20dB 2.5GHz 阻抗变换 500MHz 阻抗变换 示波器输入
继电器 956 动触点 2 常闭触点 静触点 1人2 衔铁 常开触点 铁心 3 o5 o6 线圈 线圈 高速数据采集及处理技术
高速数据采集及处理技术 继电器
