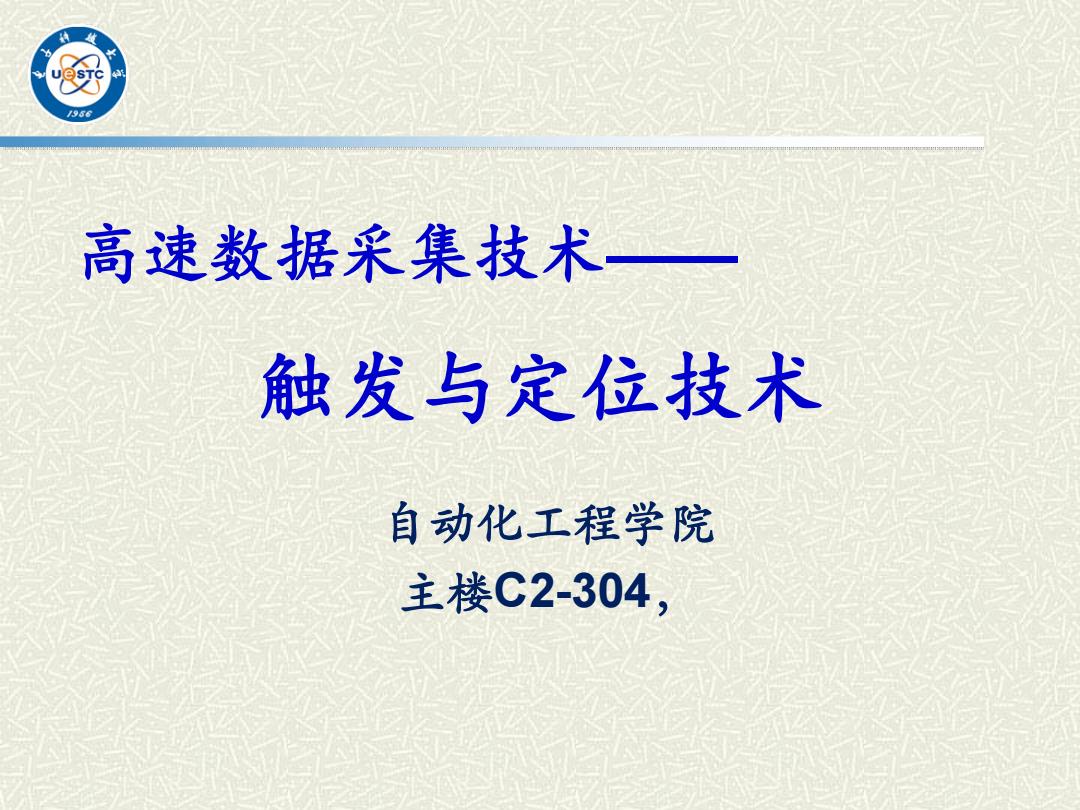

高速数据采集技术—— 触发与定位技术 自动化工程学院 主楼C2-304
高速数据采集技术一触发与定位技术 /986 “触发”是学习示波器的重点和难点 初学者：“AutoSet”之后看到屏幕上有波形然后“Stop”下 来再展开波形左右移动查看细节。有时，“AutoSet”之后看 到的波形总是在屏幕上来回“晃动”。质疑示波器有问题？ 有经验者：检查时基档、触发源设置得对不对？触发电平设 置得合适否？是否采用了合适的触发方式、触发类型等等？ 关于AutoSet:自动设置，示波器根据被测信号的特点自动设 置示波器的水平时基，垂直档位，偏置和触发条件，使得波 形能显示在示波器上
“触发”是学习示波器的重点和难点 初学者：“AutoSet”之后看到屏幕上有波形然后“Stop”下 来再展开波形左右移动查看细节。有时，“AutoSet”之后看 到的波形总是在屏幕上来回“晃动”。质疑示波器有问题？ 有经验者：检查时基档、触发源设置得对不对？触发电平设 置得合适否？是否采用了合适的触发方式、触发类型等等？ 关于AutoSet：自动设置，示波器根据被测信号的特点自动设 置示波器的水平时基，垂直档位，偏置和触发条件，使得波 形能显示在示波器上。 高速数据采集技术—触发与定位技术
高速数据采集技术一触发与定位技术 什么是触发？触发的作用？ 定义：按照需求设置一定的触发条件，当波形流中的某一个波形满 足这一条件时，示波器即实时捕获该波形和其相邻部分，并显示在 屏幕上。 作用：保证每次时基扫描或采集的时候，都从输入信号上满足定义 的触发条件处开始，这样每一次扫描或采集的波形就同步，可以使 每次捕获的波形相重叠，从而显示稳定的波形。 概括起来两个作用：捕获感兴趣的信号；稳定显示。 如：对单次信号进行捕获，对重复信号中的异常波形隔离捕获，对 周期性信号进行稳定的显示等
什么是触发？触发的作用？ 定义：按照需求设置一定的触发条件，当波形流中的某一个波形满 足这一条件时，示波器即实时捕获该波形和其相邻部分，并显示在 屏幕上。 作用：保证每次时基扫描或采集的时候，都从输入信号上满足定义 的触发条件处开始，这样每一次扫描或采集的波形就同步，可以使 每次捕获的波形相重叠，从而显示稳定的波形。 概括起来两个作用：捕获感兴趣的信号；稳定显示。 如：对单次信号进行捕获，对重复信号中的异常波形隔离捕获，对 周期性信号进行稳定的显示等。 高速数据采集技术—触发与定位技术
高速数据采集技术一触发与定位技术 触发的作用：举例 如果没有触发，每一屏的显示都不同，当示波器快速刷新的时候， 我们看到的信号波形是混叠的，没有稳定的图像，无法观察和测量
触发的作用：举例 如果没有触发，每一屏的显示都不同，当示波器快速刷新的时候， 我们看到的信号波形是混叠的，没有稳定的图像，无法观察和测量。 高速数据采集技术—触发与定位技术

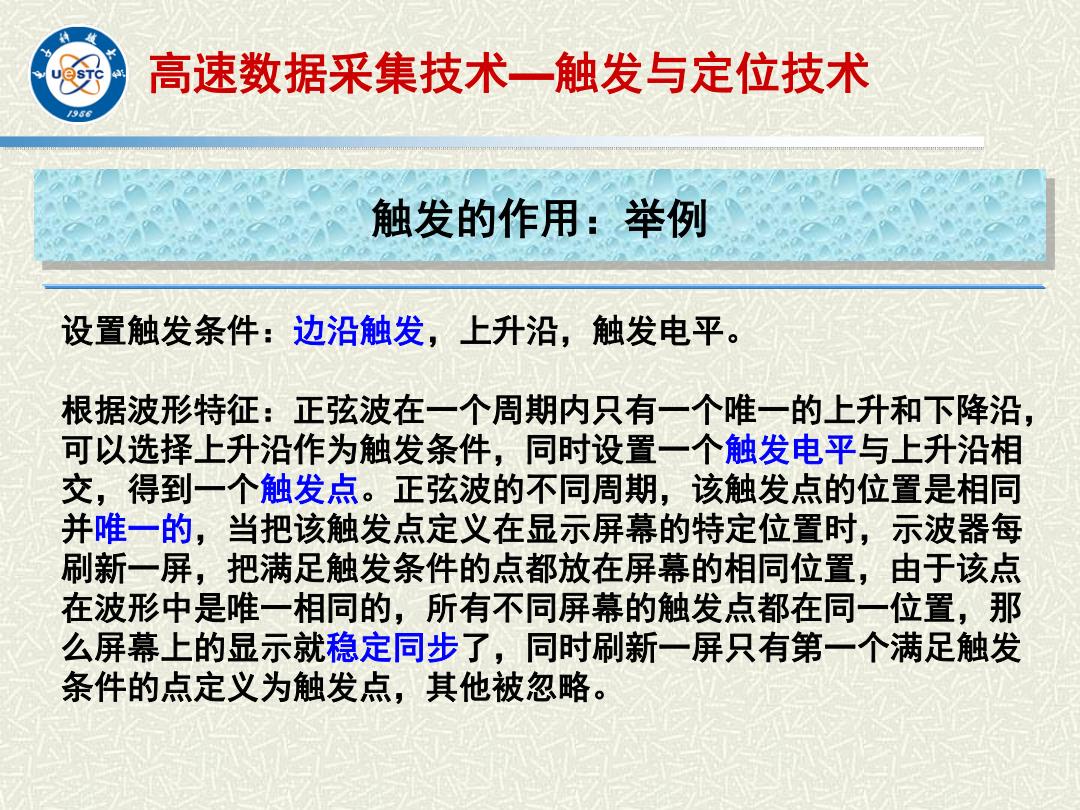

高速数据采集技术一触发与定位技术 /986 触发的作用：举例 设置触发条件：边沿触发，上升沿，触发电平。 根据波形特征：正弦波在一个周期内只有一个唯一的上升和下降沿， 可以选择上升沿作为触发条件，同时设置一个触发电平与上升沿相 交，得到一个触发点。正弦波的不同周期，该触发点的位置是相同 并唯一的，当把该触发点定义在显示屏幕的特定位置时，示波器每 刷新一屏，把满足触发条件的点都放在屏幕的相同位置，由于该点 在波形中是唯一相同的，所有不同屏幕的触发点都在同一位置，那 么屏幕上的显示就稳定同步了，同时刷新一屏只有第一个满足触发 条件的点定义为触发点，其他被忽略
触发的作用：举例 设置触发条件：边沿触发，上升沿，触发电平。 根据波形特征：正弦波在一个周期内只有一个唯一的上升和下降沿， 可以选择上升沿作为触发条件，同时设置一个触发电平与上升沿相 交，得到一个触发点。正弦波的不同周期，该触发点的位置是相同 并唯一的，当把该触发点定义在显示屏幕的特定位置时，示波器每 刷新一屏，把满足触发条件的点都放在屏幕的相同位置，由于该点 在波形中是唯一相同的，所有不同屏幕的触发点都在同一位置，那 么屏幕上的显示就稳定同步了，同时刷新一屏只有第一个满足触发 条件的点定义为触发点，其他被忽略。 高速数据采集技术—触发与定位技术
