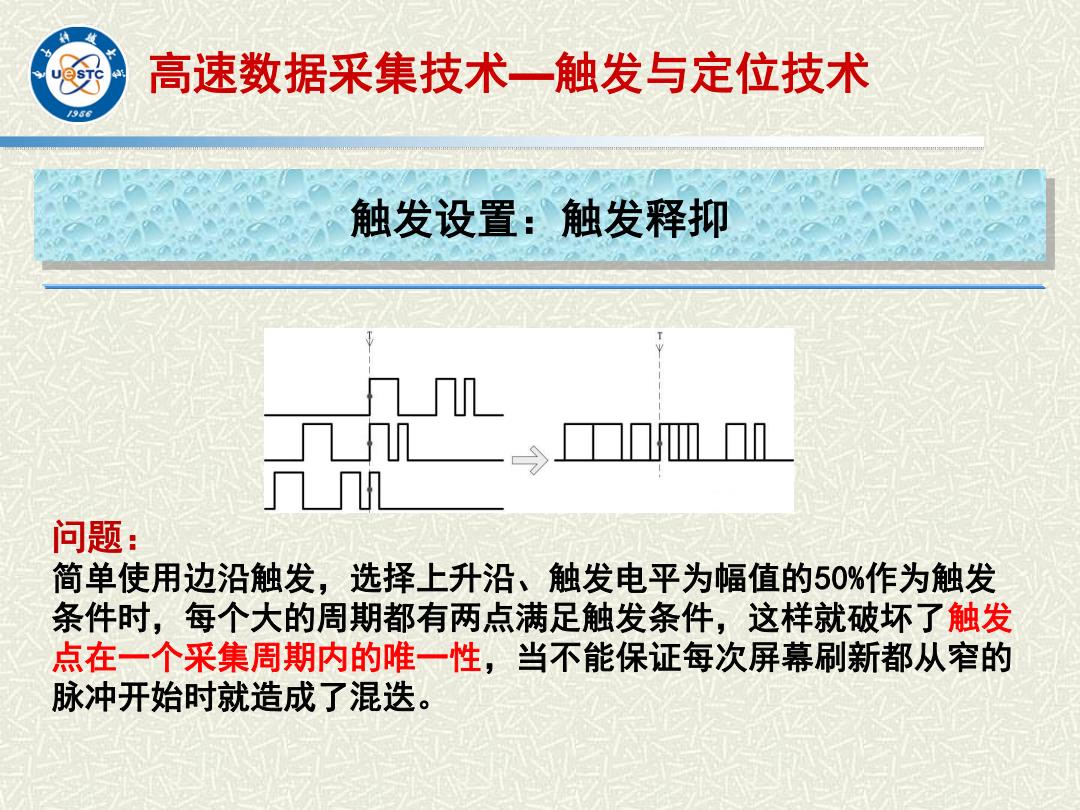

高速数据采集技术一触发与定位技术 触发设置：触发释抑 问题： 简单使用边沿触发，选择上升沿、触发电平为幅值的50%作为触发 条件时，每个大的周期都有两点满足触发条件，这样就破坏了触发 点在一个采集周期内的唯一性，当不能保证每次屏幕刷新都从窄的 脉冲开始时就造成了混迭
触发设置：触发释抑 问题： 简单使用边沿触发，选择上升沿、触发电平为幅值的50%作为触发 条件时，每个大的周期都有两点满足触发条件，这样就破坏了触发 点在一个采集周期内的唯一性，当不能保证每次屏幕刷新都从窄的 脉冲开始时就造成了混迭。 高速数据采集技术—触发与定位技术
高速数据采集技术一触发与定位技术 触发设置：触发释抑 解决方案： 采取触发释抑(Ho1doff),在每次扫描时加入延迟时间（通常为信 号周期的整数倍)，使得扫描的每次触发总是从相同的信号沿开始。 从而得到稳定的波形显示。也就是确保每次屏幕刷新都从窄脉冲开 始。这样就保证了触发点的唯一性。 粉入 乐始相 发号 信号 几几几
触发设置：触发释抑 解决方案： 采取触发释抑(Hold off)，在每次扫描时加入延迟时间（通常为信 号周期的整数倍），使得扫描的每次触发总是从相同的信号沿开始。 从而得到稳定的波形显示。也就是确保每次屏幕刷新都从窄脉冲开 始。这样就保证了触发点的唯一性。 高速数据采集技术—触发与定位技术

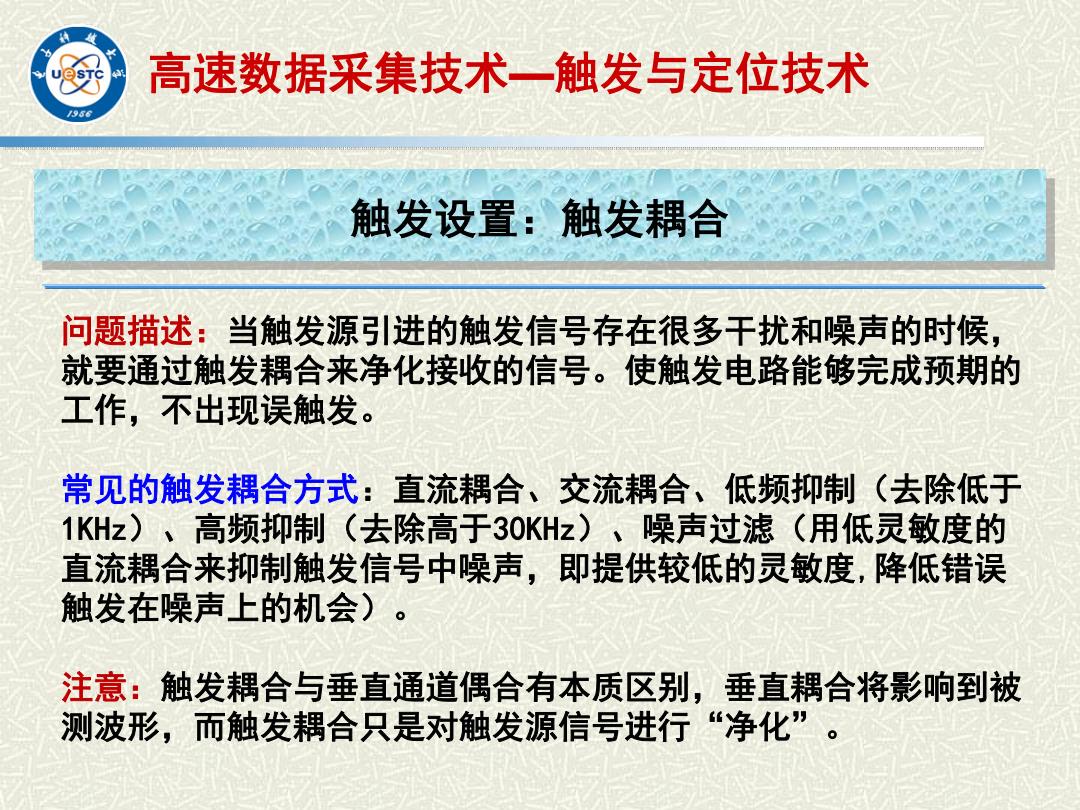

高速数据采集技术一触发与定位技术 1986 触发设置：触发耦合 问题描述：当触发源引进的触发信号存在很多干扰和噪声的时候 就要通过触发耦合来净化接收的信号。使触发电路能够完成预期的 工作，不出现误触发。 常见的触发耦合方式：直流耦合、交流耦合、低频抑制（去除低于 1KHz)、高频抑制（去除高于30KHz)、噪声过滤（用低灵敏度的 直流耦合来抑制触发信号中噪声，即提供较低的灵敏度，降低错误 触发在噪声上的机会)。 注意：触发耦合与垂直通道偶合有本质区别，垂直耦合将影响到被 测波形，而触发耦合只是对触发源信号进行“净化
触发设置：触发耦合 问题描述：当触发源引进的触发信号存在很多干扰和噪声的时候， 就要通过触发耦合来净化接收的信号。使触发电路能够完成预期的 工作，不出现误触发。 常见的触发耦合方式：直流耦合、交流耦合、低频抑制（去除低于 1KHz）、高频抑制（去除高于30KHz）、噪声过滤（用低灵敏度的 直流耦合来抑制触发信号中噪声，即提供较低的灵敏度,降低错误 触发在噪声上的机会）。 注意：触发耦合与垂直通道偶合有本质区别，垂直耦合将影响到被 测波形，而触发耦合只是对触发源信号进行“净化” 。 高速数据采集技术—触发与定位技术

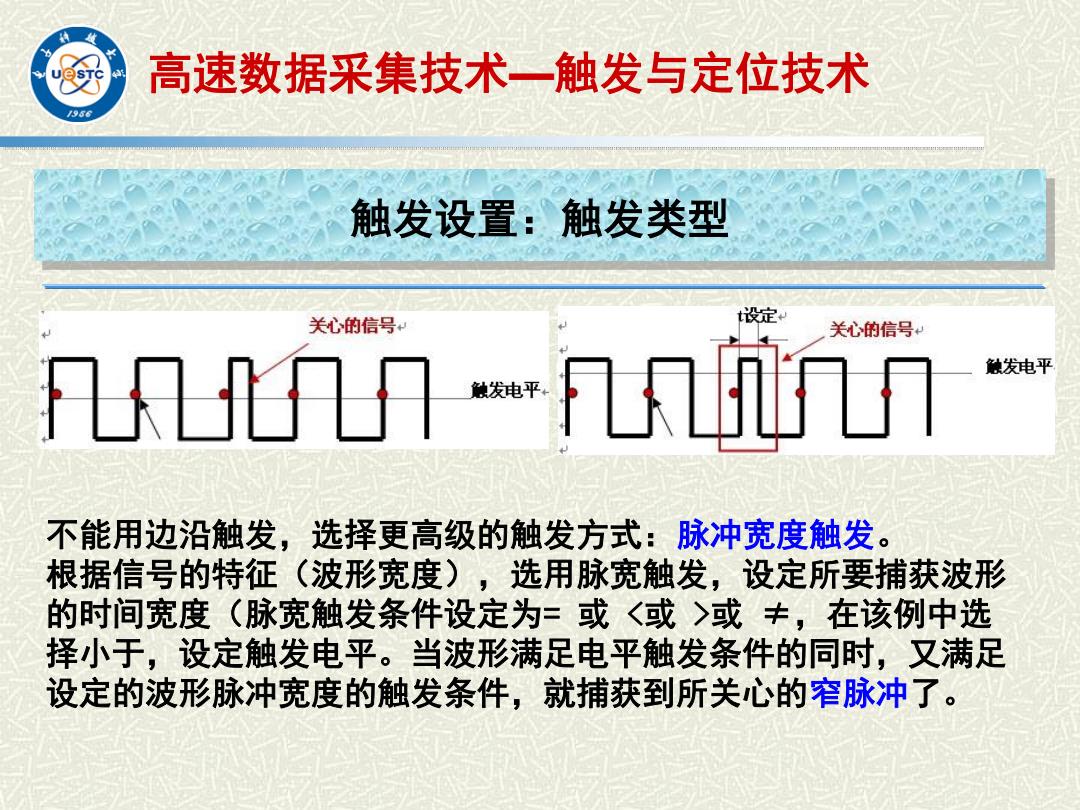

高速数据采集技术一触发与定位技术 触发设置：触发类型 关心的信号+ 设定 关心的信号+ nu n 触发电平 发电平 不能用边沿触发，选择更高级的触发方式：脉冲宽度触发。 根据信号的特征（波形宽度），选用脉宽触发，设定所要捕获波形 的时间宽度（脉宽触发条件设定为=或〈或>或≠，在该例中选 择小于，设定触发电平。当波形满足电平触发条件的同时，又满足 设定的波形脉冲宽度的触发条件，就捕获到所关心的窄脉冲了
触发设置：触发类型 不能用边沿触发，选择更高级的触发方式：脉冲宽度触发。 根据信号的特征（波形宽度），选用脉宽触发，设定所要捕获波形 的时间宽度（脉宽触发条件设定为= 或 <或 >或 ≠，在该例中选 择小于，设定触发电平。当波形满足电平触发条件的同时，又满足 设定的波形脉冲宽度的触发条件，就捕获到所关心的窄脉冲了。 高速数据采集技术—触发与定位技术

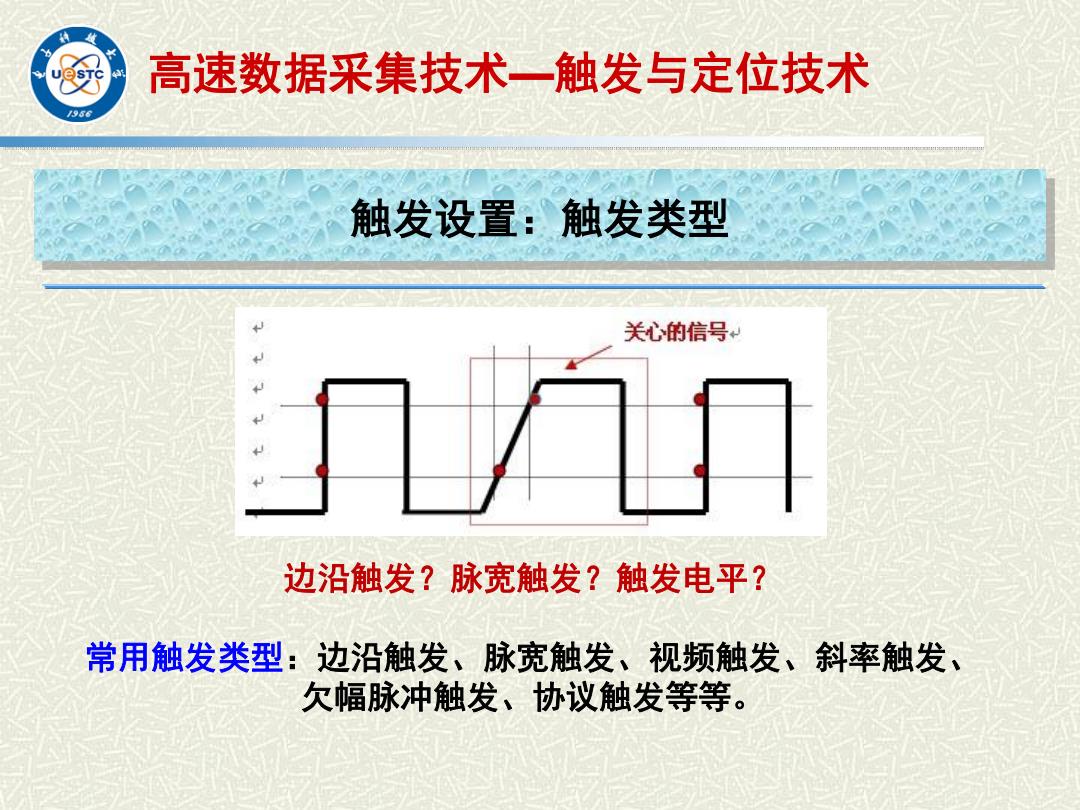

高速数据采集技术一触发与定位技术 触发设置：触发类型 关心的信号 边沿触发？脉宽触发？触发电平？ 常用触发类型：边沿触发、脉宽触发、视频触发、斜率触发、 欠幅脉冲触发、协议触发等等
触发设置：触发类型 边沿触发？脉宽触发？触发电平？ 常用触发类型：边沿触发、脉宽触发、视频触发、斜率触发、 欠幅脉冲触发、协议触发等等。 高速数据采集技术—触发与定位技术
