5.1软硬件通信的基本方式 本节教学目标 >理解软件发送硬件控制命令 >读取采样数据的基本原理
5.1 软硬件通信的基本方式 本节教学目标 理解软件发送硬件控制命令 读取采样数据的基本原理
5.1软硬件通信的基本方式 地址译码 任何处理器都是基于三总线结构：数据总 线(DB)、地址总线(AB)和控制总线 (CB)。比如，在以Blackfin DSP处理器为核 心的系统中： 1.地址总线：A19~A1(A0为内部保留，未 引出)； 2.数据总线：为D15~D0共16位； 3.控制总线： 读写信号ARE和AWE、片选信 号AMSx(Bank片选)、ARDY控制信号 等
地址译码 任何处理器都是基于三总线结构：数据总 线（DB）、地址总线（AB）和控制总线 （CB）。比如，在以Blackfin DSP处理器为核 心的系统中： 1. 地址总线：A19~A1（A0为内部保留，未 引出）； 2. 数据总线：为D15~D0共16位； 3. 控制总线：读写信号ARE和AWE、片选信 号AMSx（Bank片选）、ARDY控制信号 等。 5.1 软硬件通信的基本方式
5.1软硬件通信的基本方式 地址译码 OxFFFF FFFF- CORE MMR REGISTERS(2M BYTE) 0xFFE00000 SYSTEM MMR REGISTERS(2M BYTE) BF531内/外部存 0xFFC00000 RESERVED 0xFFB01000 SCRATCHPAD SRAM(4K BYTE) 储器图地址分配情况 0xFFB00000 RESERVED 0xFFA14000 INSTRUCTION SRAM/CACHE(16K BYTE) 如图所示，设分配给 0xFFA10000 RESERVED OxFFAO C000 INSTRUCTION SRAM(16K BYTE) 数据采集模块(FPGA) 0xFFA08000 RESERVED 0xFFA00000 RESERVED 的外部存储地址为： 0xFF908000 RESERVED 0xFF904000 RESERVED 0xFF808000 DATA BANK A SRAMCACHE(16K BYTE) 0xFF804000 RESERVED 0x20100000~0x2010FFFF 0xEF000000 RESERVED 0x20400000 ASYNC MEMORY BANK 3(1M BYTE) 0x20300000 ASYNC MEMORY BANK 2(1M BYTE) 020200000 ASYNC MEMORY BANK 1(1M BYTE) 0x20100000 ASYNC MEMORY BANK 0(1M BYTE) 0x20000000 RESERVED 0x08000000 SDRAM MEMORY(16M BYTE TO 128M BYTE) 0x00000000
地址译码 BF531内/外部存 储器图地址分配情况 如图所示，设分配给 数据采集模块（FPGA） 的外部存储地址为： 0x20100000~0x2010FFFF 5.1 软硬件通信的基本方式

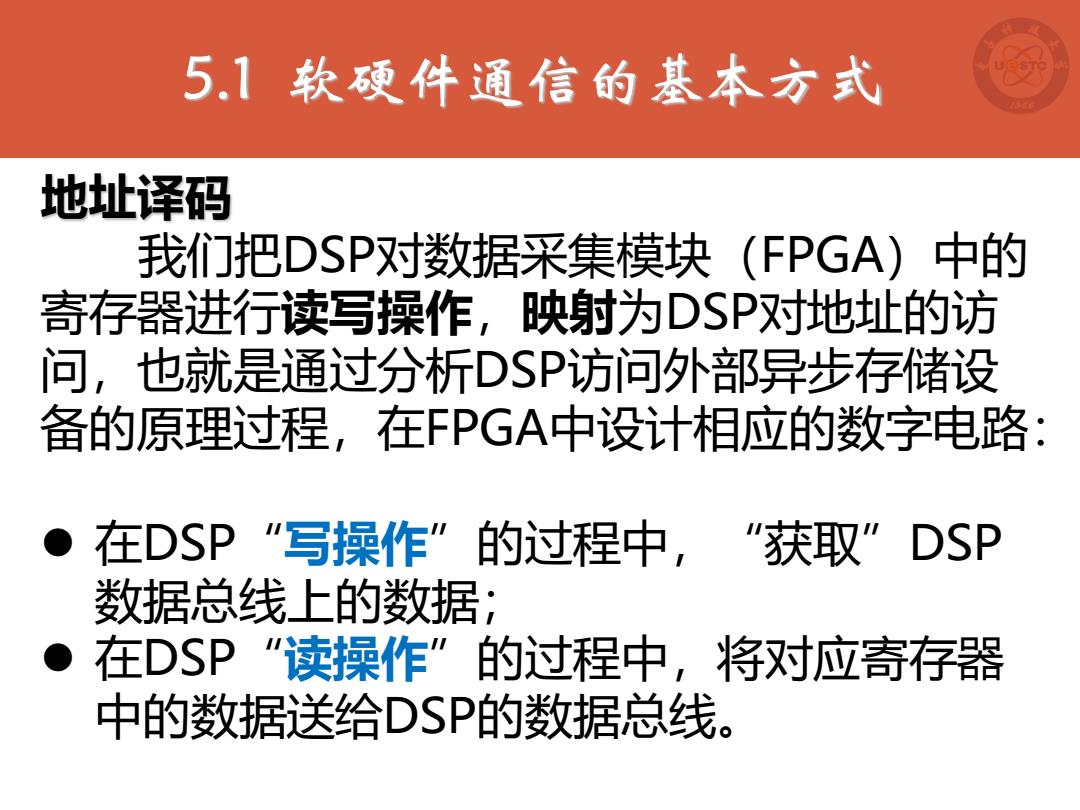

5.1软硬件通信的基本方式 地址译码 我们把DSP对数据采集模块(FPGA)中的 寄存器进行读写操作，映射为DSP对地址的访 问，也就是通过分析DSP访问外部异步存储设 备的原理过程，在FPGA中设计相应的数字电路： 在DSP“写操作”的过程中， 获取”DSP 数据总线上的数据； 在DSP"读操作”的过程中，将对应寄存器 中的数据送给DSP的数据总线
地址译码 我们把DSP对数据采集模块（FPGA）中的 寄存器进行读写操作，映射为DSP对地址的访 问，也就是通过分析DSP访问外部异步存储设 备的原理过程，在FPGA中设计相应的数字电路： 在DSP“写操作”的过程中，“获取”DSP 数据总线上的数据； 在DSP“读操作”的过程中，将对应寄存器 中的数据送给DSP的数据总线。 5.1 软硬件通信的基本方式
5.1软硬件通信的基本方式 地址译码：BF531异步写操作时序 PROGRAMMED ACCESS SETUP WRITE ACCESS EXTEND HOLD 2 CYCLES 2 CYCLES 1 CYCLE 1 CYCLE CLKOUT AMSx ABE1-0 ADDR19-1 tpo HO AWE tsARDY tHARDY ARDY tHARDY tENDAT- tsARDY toDAT DATA 15-0
地址译码：BF531异步写操作时序 5.1 软硬件通信的基本方式
