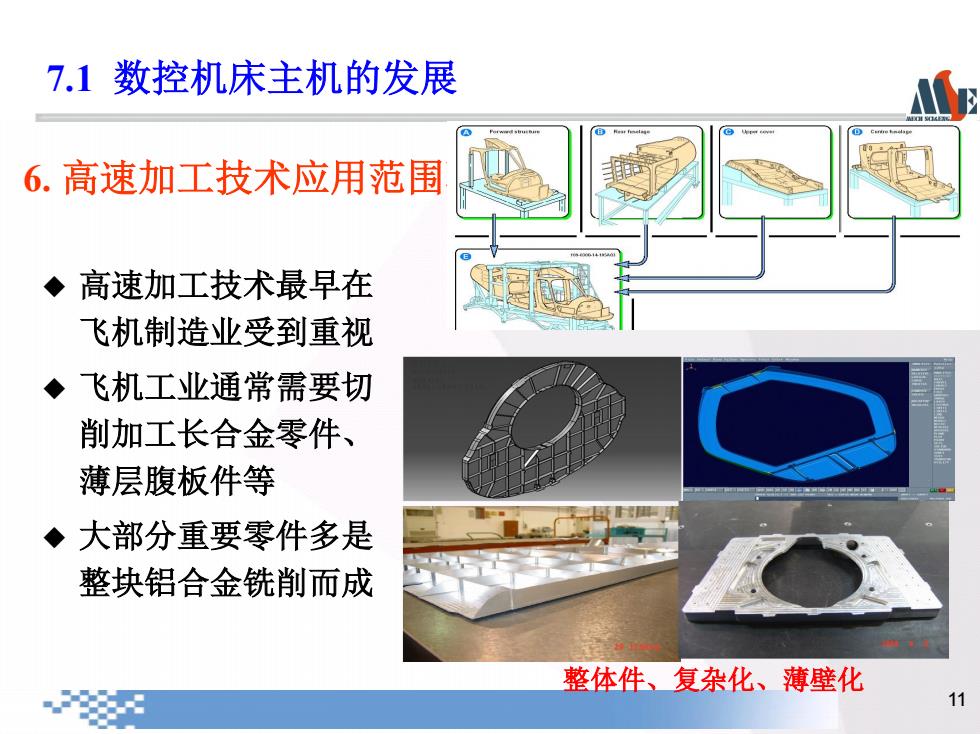

7.1数控机床主机的发展 6.高速加工技术应用范围 ◆高速加工技术最早在 @ 飞机制造业受到重视 ◆飞机工业通常需要切 削加工长合金零件、 薄层腹板件等 ◆ 大部分重要零件多是 整块铝合金铣削而成 整体件、复杂化、薄壁化 11
11 6. 高速加工技术应用范围不断扩展 高速加工技术最早在 飞机制造业受到重视 飞机工业通常需要切 削加工长合金零件、 薄层腹板件等 大部分重要零件多是 整块铝合金铣削而成 整体件、复杂化、薄壁化 7.1 数控机床主机的发展
7.1数控机床主机的发展 生产厂家 意大利JOBS PARPAS RAMBAUDI 法国 FOREST-LINE C轴转角（°） 土200° 连续 360° 370° ±200° 3609 A/B轴转角（°） ±100° ±105° 士110° ±110° 100° C轴转速 (°sec) 50(8.3rpm 10rpm 16.67(2.8rpm） 16rpm 3rpm AWB轴转速 30(5rpm) 8rpm 16.67(2.8rpm 13rpm 3rpm 主轴功率(Kw) 11 47 16 22 22 30 22 30 主轴扭矩Nm) 16 900 25.4 140 560 58 主轴最高转速 16000 9000 6000 16000 4000 24000 20000 3600 (rpm) 主轴锥孔 HSK HSK HSK A63 HSKA80 IS050 HSKA63 1SO40 F63 E40 ISO50 C、A轴 定位精度 0.005° ±10" 国外五轴联动机床技术参数 12
12 国外五轴联动机床技术参数 生产厂家 意大利JOBS PARPAS RAMBAUDI 法国 FOREST—LINE C轴转角(°) ±200° 连续 360° 370° ±200° 360° A/B轴转角(°) ±100° ±105° ±110° ±110° 100° C轴转速 (°/sec) 50 (8.3rpm) 10rpm 16.67(2.8rpm) 16rpm 3rpm A/B轴转速 30 (5rpm) 8rpm 16.67(2.8rpm) 13rpm 3rpm 主轴功率(Kw) 11 47 16 22 22 30 22 30 主轴扭矩(Nm) 16 900 25.4 140 560 58 - - 主轴最高转速 （rpm） 16000 9000 6000 16000 4000 24000 20000 3600 主轴锥孔 HSK A63 HSK A80 HSK F63 HSK E40 ISO50 HSK A63 ISO40 ISO50 C、A轴 定位精度 0.005° - - - - ±10″ - - - - 7.1 数控机床主机的发展
7.1数控机床主机的发展 7.极端化 ◆极端化是指数控机床朝着 极小化和极大化方向发展 的趋势 ◆在国防、航空、航天等行 业需要大型数控机床，导 致数控机床朝着大型化方 向发展 ◆微纳米技术发展需要有能 适应微小型尺寸和微纳米 加工精度的新型制造工艺 和装备。数控机床会朝着 极小化方向发展 13
13 7. 极端化 极端化是指数控机床朝着 极小化和极大化方向发展 的趋势 在国防 、航空 、航天等行 业需要大型数控机床 ， 导 致数控机床朝着大型化方 向发展 微纳米技术发展需要有能 适应微小型尺寸和微纳米 加工精度的新型制造工艺 和装备 。数控机床会朝着 极小化方向发展 7.1 数控机床主机的发展
7.1数控机床主机的发展 8.并联机床进一步应用 ◆并联机床实质上是机器人技术和数控机床技术相结合的产 物，它同时兼顾了机器人和机床的诸多特性 GIDDINGS LEWIS HEXAPOD VARIAX 14
14 并联机床实质上是机器人技术和数控机床技术相结合的产 物，它同时兼顾了机器人和机床的诸多特性 8. 并联机床进一步应用 HEXAPOD VARIAX 7.1 数控机床主机的发展

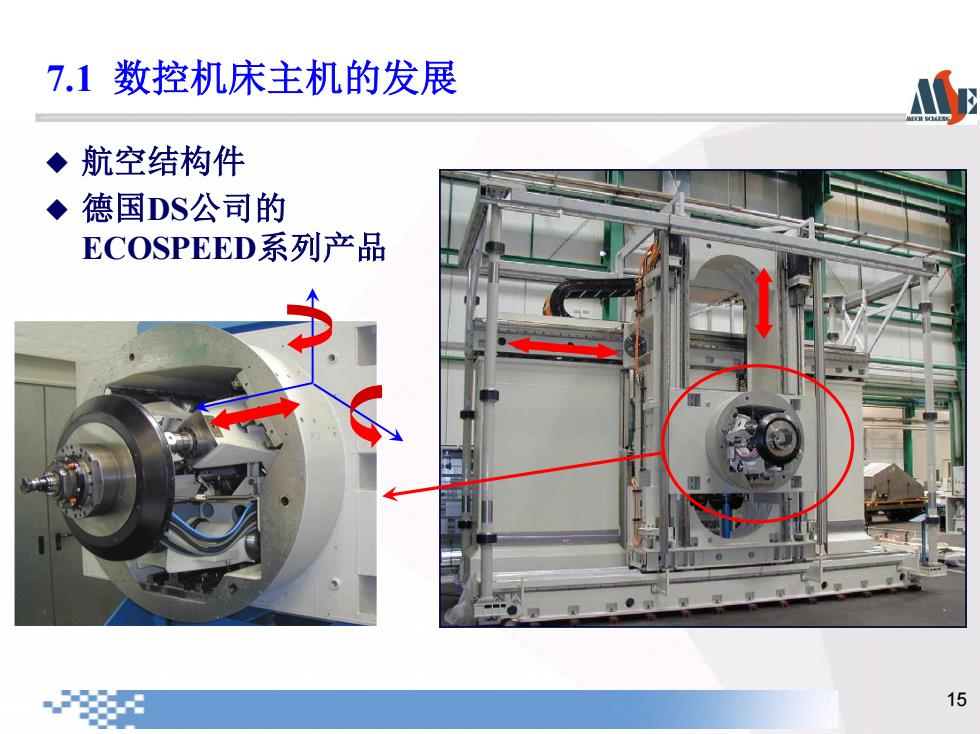

7.1数控机床主机的发展 ◆航空结构件 ◆德国DS公司的 ECOSPEED系列产品 15
15 航空结构件 德国DS公司的 ECOSPEED系列产品 7.1 数控机床主机的发展
