第十章具有耦合电感的电路 §101互感 §10-2 具有耦合电感电路的计算 §103耦合电感的功率 §10-4变压器原理 §10-5 理想变压器
现代制造装备工程技术开发中心 佛山科学技术学院 第十章 具有耦合电感的电路 §10-1 互感 §10-2 具有耦合电感电路的计算 §10-3 耦合电感的功率 §10-4 变压器原理 §10-5 理想变压器
经的 第十章具有耦合电感的电路 §10-1互感 一、单个电感 1、电磁过程 i 右手 定则 中→Ψ=NΦ 说明：若为线性流介质 w=L五
现代制造装备工程技术开发中心 佛山科学技术学院 §10-1 互感 一、单个电感 1、电磁过程 说明: 若为线性流介质 = Li 第十章 具有耦合电感的电路 i→ →Ψ = N 右手 定则
经的 §101互感 一、单个电感 2、VAR d L-L di 三 法拉第电磁感应定律 dt dt di 说明： u=L（、u为关联参考方向 dt di (、u为非关联参考方向 dt
现代制造装备工程技术开发中心 佛山科学技术学院 2、VAR 说明: ( ) ( ) 、 为非关联参考方向 、 为关联参考方向 i u dt di u L i u dt di u L = − = §10-1 互感 dΨ di u = = L dt dt 法拉第电磁感应定律 一、单个电感

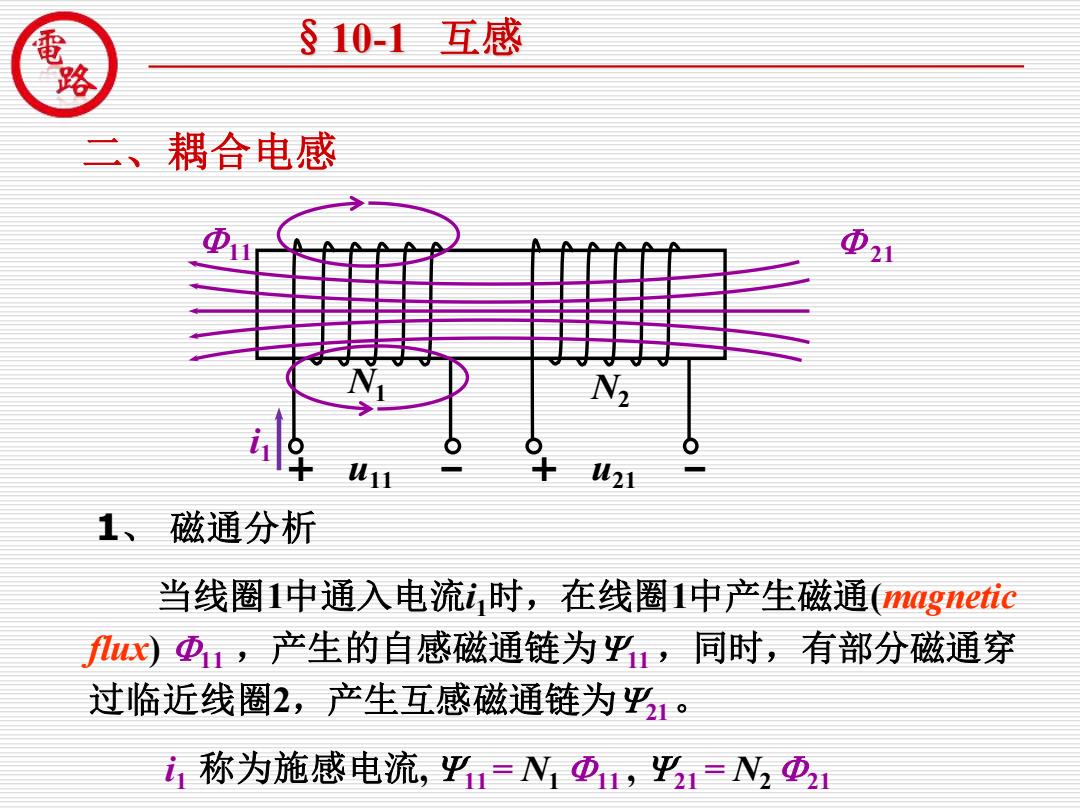

经的 §101互感 二、耦合电感 N, 1W21 1、磁通分析 当线圈1中通入电流i时，在线圈1中产生磁通(nagnetic x)中1，产生的自感磁通链为兴1，同时，有部分磁通穿 过临近线圈2，产生互感磁通链为平。 称为施感电流，：=N①，平1=①1
现代制造装备工程技术开发中心 佛山科学技术学院 二、耦合电感 1、 磁通分析 + u11 – + u21 – N1 N2 11 21 i1 当线圈1中通入电流i1时，在线圈1中产生磁通(magnetic flux) 11 ，产生的自感磁通链为11 ，同时，有部分磁通穿 过临近线圈2，产生互感磁通链为21。 i1 称为施感电流, 11 = N1 11 , 21 = N2 21 §10-1 互感
经的 §101互感 ①22 W21 当线圈2中通入电流，时，在线圈2中产生磁通中2，产 生的自感磁通链为平2，同时，有部分磁通穿过临近线圈1， 产生互感磁通链为平2。每个耦合线圈中的磁通链等于自感 磁通链和互感磁通链的代数和。即： Φ=D1+①12 D2=①22+①21
现代制造装备工程技术开发中心 佛山科学技术学院 + u11 – + u21 – N1 N2 21 22 i2 §10-1 互感 当线圈2中通入电流i2时，在线圈2中产生磁通22 ，产 生的自感磁通链为22 ，同时，有部分磁通穿过临近线圈1， 产生互感磁通链为12 。每个耦合线圈中的磁通链等于自感 磁通链和互感磁通链的代数和。即： 1= 11 + 12 2= 22+ 21
