第五章 感应电机的稳态分析
第五章 感应电机的稳态分析

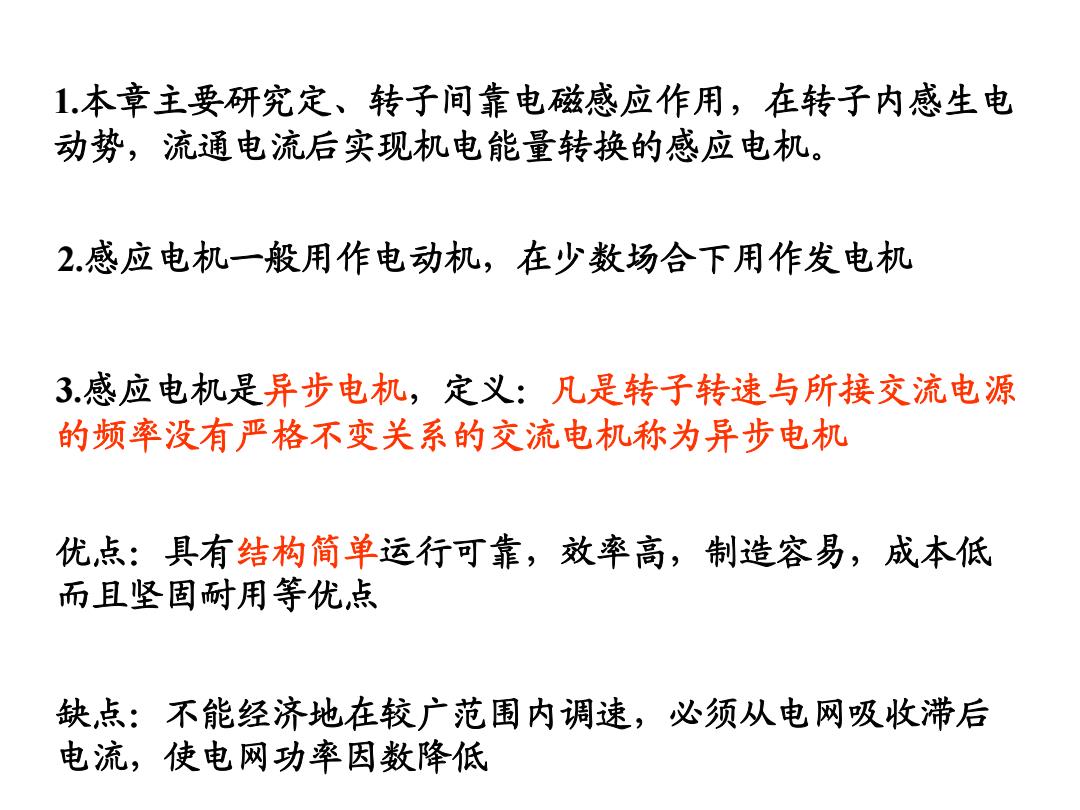

1.本章主要研究定、转子间靠电磁感应作用，在转子内感生电 动势，流通电流后实现机电能量转换的感应电机。 2.感应电机一般用作电动机，在少数场合下用作发电机 3.感应电机是异步电机，定义：凡是转子转速与所接交流电源 的频率没有严格不变关系的交流电机称为异步电机 优，点：具有结构简单运行可靠，效率高，制造容易，成本低 而且坚固耐用等优点 缺点：不能经济地在较广范围内调速，必须从电网吸收滞后 电流，使电网功率因数降低
1.本章主要研究定、转子间靠电磁感应作用，在转子内感生电 动势，流通电流后实现机电能量转换的感应电机。 2.感应电机一般用作电动机，在少数场合下用作发电机 3.感应电机是异步电机，定义：凡是转子转速与所接交流电源 的频率没有严格不变关系的交流电机称为异步电机 优点：具有结构简单运行可靠，效率高，制造容易，成本低 而且坚固耐用等优点 缺点：不能经济地在较广范围内调速，必须从电网吸收滞后 电流，使电网功率因数降低

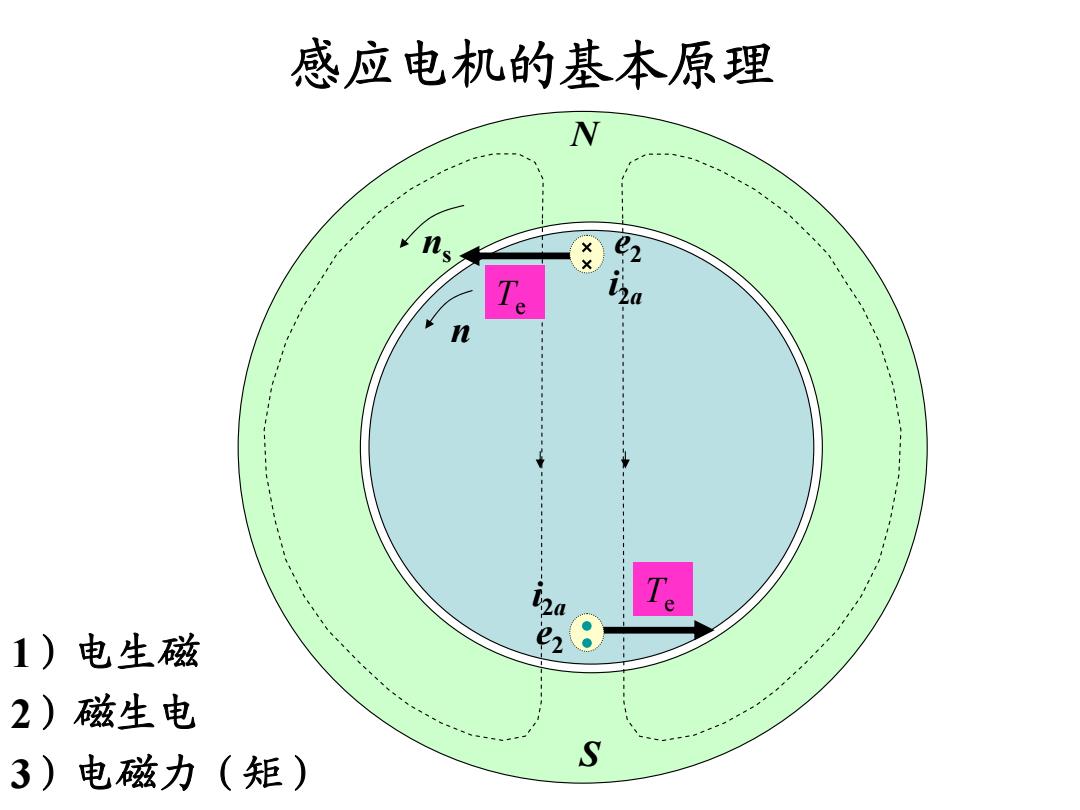

感应电机的基本原理 N 2 e 1)电生磁 2)磁生电 3)电磁力（矩）
1）电生磁 2）磁生电 3）电磁力（矩） 感应电机的基本原理 n ns N S e2 i2a i2a e2 Te Te

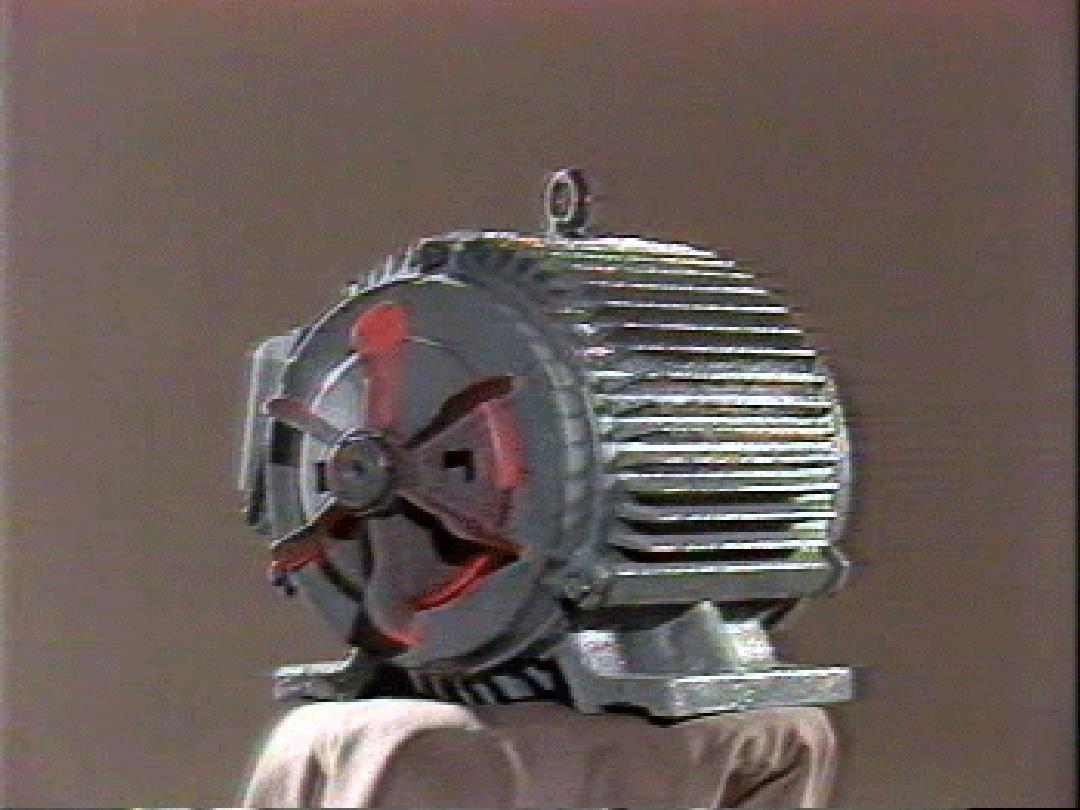

5.1感应电机的结构和运行状态 一、感应电机的结构 定子铁心 定子绕组主要作用是 定子 定子绕组 通过电流产生空载旋 转磁场 机座 感应电机 转子铁心 绕线型 转子 转子绕组 笼型 转轴
5.1 感应电机的结构和运行状态 一、感应电机的结构 感应电机 定子绕组 定子铁心 转子 机座 转子铁心 转轴 转子绕组 定子 定子绕组主要作用是 通过电流产生空载旋 转磁场 绕线型 笼型
